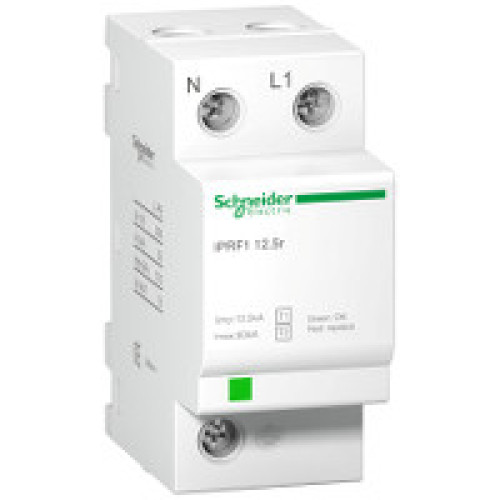

iPRF1 12.5r ОПН 1П+H КЛАСС 1+2
A9L16632
IPRF1 12,5r ОПН полюс и нейтраль класс 1+2. диапазон: Acti 9 - тип устройства или его аксессуаров: искровой разрядник - краткое название устройства: iPRF1 12.5r - область применения: распределение - состав сигнальных контактов: 1 SD (1 переключающ.) - тип искрового разрядника: электрическая распределительная сеть - система заземления: TN-S, TT. Преимущества: .. применения: - Защита электроустановок в любых промышленных и общественных зданиях от индуктированных перенапряжений и кондуктивных импульсных помех, вызванных непрямыми ударами молний..
Класс: УЗИП для систем электроснабжения (ID: EC000941)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000003 | Способ монтажа | EV005503 DIN-рейка (с Ω-профилем) 35 мм | |
| EF000422 | С контактом дистанционной сигнализации | Нет | |
| EF001148 | Количество проводников (без заземления) | 1 | |
| EF002566 | Конструктивный размер (габарит) | EV006974 2 модуля | |
| EF003525 | Уровень защиты по напряжению | 1.5 | кВ |
| EF004198 | Макс. длительное напряжение перемен. тока АС | 350 | В |
| EF004214 | Номин. сброс импульсного тока (8/20) | 25 | кА |
| EF004220 | Номин. напряжение перемен. тока (AC) | 230 | В |
| EF004230 | Категория тип 2 | Нет | |
| EF004236 | Уровень защиты по напряжению L-N | 1.5 | кВ |
| EF004241 | Сигнал на устройстве | EV000428 Оптический | |
| EF005474 | Степень защиты (IP) | EV006405 IP20 | |
| EF008796 | Уровень защиты по напряжению N-PE | 1.5 | кВ |
| EF008797 | Встроенный резервный предохранитель | Да | |
| EF008827 | Макс. сечение жесткого проводника (одно-/многожильного) | 35 | мм² |
| EF008828 | Макс. сечение гибкого проводника (тонкопроволочного) | 25 | мм² |
| EF009926 | Конфигурация системы DC | Да | |
| EF009927 | Конфигурация системы IT | Да | |
| EF009928 | Конфигурация системы TN | Да | |
| EF009929 | Конфигурация системы TN-C | Да | |
| EF009930 | Конфигурация системы TN-S | Нет | |
| EF009931 | Конфигурация системы TT | Нет | |
| EF009932 | Другая конфигурация системы | Да | |
| EF009933 | Конфигурация системы TN-C-S | Да | |
| EF012274 | Максимальный импульсный ток разряда (8/20) | 50 | кА |
| EF012627 | Отключающая способность при коротком замыкании (Isccr) | 50 | кА |
Характеристики
- Maximum [up] voltage protection level общий режим
- Weee На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
- [if] сопровождающий ток 0.1 кА общий режим N/PE
- [iimp] импульсный ток общий режим: 50 кА N/PE 25 Кл дифференциальн. режим: 12.5 кА L/N 6.25 Кл
- [uc] максимальное непрерывное рабочее напряжение дифференциальн. режим: 350 В L/N общий режим: 350 В N/PE
- [ue] номинальное рабочее напряжение 230 В переменный ток (+/- 10 %) в 50 Гц
- Выдерживаемое короткое замыкание 50 кА
- Высота над уровнем моря 2000 м
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Директива ec rohs Соответствует
- Дистанционная сигнализация с
- Импульсный ток 12.5 кА
- Информация об исключениях по регламенту rohs да
- Исполнение выключателя защелкивающийся
- Код совместимости iPRF1 12.5r
- Краткое название устройства iPRF1 12.5r
- Максимальный ток разряда 50 кА
- Момент затяжки 2.5-2.5 Н-м
- Монтажная опора DIN-рейка
- Наименование продукта Acti 9 iPRF1
- Напряжение цепи сигнализации 1,5 A/250 V пер. ток 50/60 Hz
- Не содержит особо опасных веществ согласно декларации reach да
- Не содержит ртути да
- Не содержит токсичных тяжелых металлов да
- Номинальный ток разряда дифференциальн. режим: 25 кА (L/N) общий режим: 25 кА (N/PE)
- Область применения распределение
- Описание полюсов 1P + N
- Относительная влажность 5-95 %
- Профиль кругооборота N/A
- Рабочая температура -25-60 °C
- Регламент reach Содержание особо опасных веществ не превышает пороговую величину
- Регламент rohs китая Декларация по умолчанию (продукт вне сферы действия RoHS Китая)
- Сегмент рынка рынок жилья малые коммерческие предприятия
- Серия Acti 9
- Серия продукта iPRF1
- Сертификаты CE
- Соединения – клеммы зажим туннельного типа10-25 мм² гибкий зажим туннельного типа10-35 мм² жесткий
- Состав сигнальных контактов 1 SD (1 переключающ.)
- Стандарты EN 61643-11:2012 МЭК 61643-11:2011
- Статус устойчивого продукта Грин Премиум продукция
- Степень защиты ik IK05 в соответствии с IEC 62262
- Температура окружающей среды при хранении -40-80 °C
- Технология, используемая в искровом разряднике MOV + GDT
- Тип и класс искрового разрядника Тип 1 + 2
- Тип искрового разрядника электрическая распределительная сеть
- Тип продукта искровой разрядник
- Шаг 9 мм 4
- Экологическая отчетнсть ENVPEP071202EN
