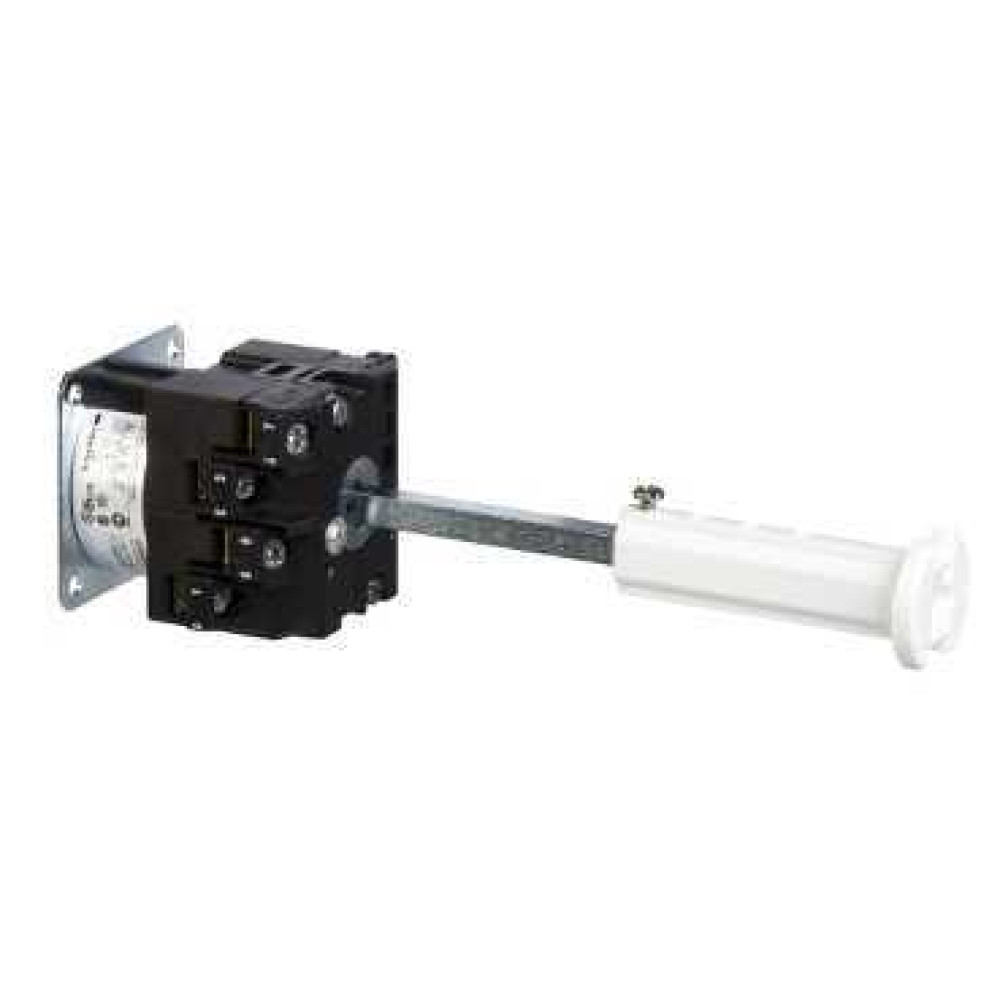

К1 КОНТАКТНЫЙ БЛОК

Характеристики

• Maximum operating rate 2.5 цикл/м AC-21 2.5 цикл/м AC-23 2.5 цикл/м AC-3 8.333 цикл/м AC-15
• [ithe] условный тепловой ток в закрытом корпусе 10 А
• [ith] условный тепловой ток на открытом воздухе 12 А
• [iе] номинальный переменный рабочий ток 1.8 А в 690 V AC-3 3 фазы в соответствии с IEC 947-3 2 А в 400 V AC-15 в соответствии с IEC 947-5-1 3 А в 230 В AC-15 в соответствии с IEC 947-5-1 2.8 А в 500 V AC-3 3 фазы в соответствии с IEC 947-3 2.8 А в 690 V AC-23A 3 фазы в соответствии с IEC 947-3 3.3 А в 400 V AC-3 3 фазы в соответствии с IEC 947-3 3.8 А в 500 V AC-23A 3 фазы в соответствии с IEC 947-3 4.6 А в 230 В AC-3 3 фазы в соответствии с IEC 947-3 4.8 А в 400 V AC-23A 3 фазы в соответствии с IEC 947-3 5.6 А в 230 В AC-23A 3 фазы в соответствии с IEC 947-3 1 А в 500 V AC-15 в соответствии с IEC 947-5-1
• [ui] номинальное напряжение изоляции 690 В (степень загрязнения 3) в соответствии с IEC 60947-1
• [up] номинальное импульсное выдерживаемое напряжение 4 кВ в функции разъединения 6 кВ в соответствии с IEC 947-1
• Виброустойчивость 5 gn (f = 10-150 Гц) в соответствии с IEC 68-2-6
• Гарантия Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
• Защитное исполнение TC
• Код совместимости K1D
• Количество ступеней регулировки 2
• Коммутационные положения вправо: 0° - 45°
• Материал окантовки пластик
• Место монтажа задний
• Механическая износостойкость 1000000 циклы
• Наименование компонента K1
• Номинальная рабочая мощность, вт 10500 Вт AC-21, 500 - 660 V 3 фазы в соответствии с IEC 947-3 2200 Вт AC-23A, 690 V 3 фазы в соответствии с IEC 947-3 4800 Вт AC-21, 230 В 3 фазы в соответствии с IEC 947-3 600 Вт AC-3, 230 В 1 фаза в соответствии с IEC 947-3 8300 Вт AC-21, 400 V 3 фазы в соответствии с IEC 947-3 1100 Вт AC-3, 230 В 3 фазы в соответствии с IEC 947-3 1500 Вт AC-23A, 230 В 3 фазы в соответствии с IEC 947-3 1500 Вт AC-3, 400 V 1 фаза в соответствии с IEC 947-3 1500 Вт AC-3, 400 V 3 фазы в соответствии с IEC 947-3 1500 Вт AC-3, 500 V 3 фазы в соответствии с IEC 947-3 1500 Вт AC-3, 690 V 3 фазы в соответствии с IEC 947-3 2200 Вт AC-23A, 400 V 3 фазы в соответствии с IEC 947-3 2200 Вт AC-23A, 500 V 3 фазы в соответствии с IEC 947-3
• Описание полюсов 2P
• Положение откл. без положения "откл."
• Прямое размыкание с
• Работа контактов медленное размыкание
• Рабочая температура -25-55 °C
• Режим фиксации 4 отверстия
• Серия продукта Harmony K
• Сертификация CSA 240 В 1 лс 1 фаза CSA 240 В 3 лс 3 фазы 2 -полюсы UL 240 В 1 лс 3 фазы UL 240 В 0.33 лс 1 фаза 2 -полюсы
• Состав субблока блоки контактов + крепежная панель
• Стандарты EN/IEC 60947-3 для силовая цепь EN/IEC 60947-5-1 для цепь управления CENELEC EN 50013
• Температура окружающей среды при хранении -40-70 °C
• Тип продукта корпус кулачкового переключателя
• Ток короткого замыкания 10000 А
• Угол переключения 45 °
• Функция кулачкового переключателя шаговый переключатель
• Электрическая износостойкость 1000000 циклы AC-15 1000000 циклы AC-21 500000 циклы AC-23 500000 циклы AC-3
• Электрическое соединение зажимы с невыпадающ. винтами гибкий, зажимная способность: 2 x 1,5 мм² зажимы с невыпадающ. винтами жесткий кабель, зажимная способность: 1 x 2,5 мм²
