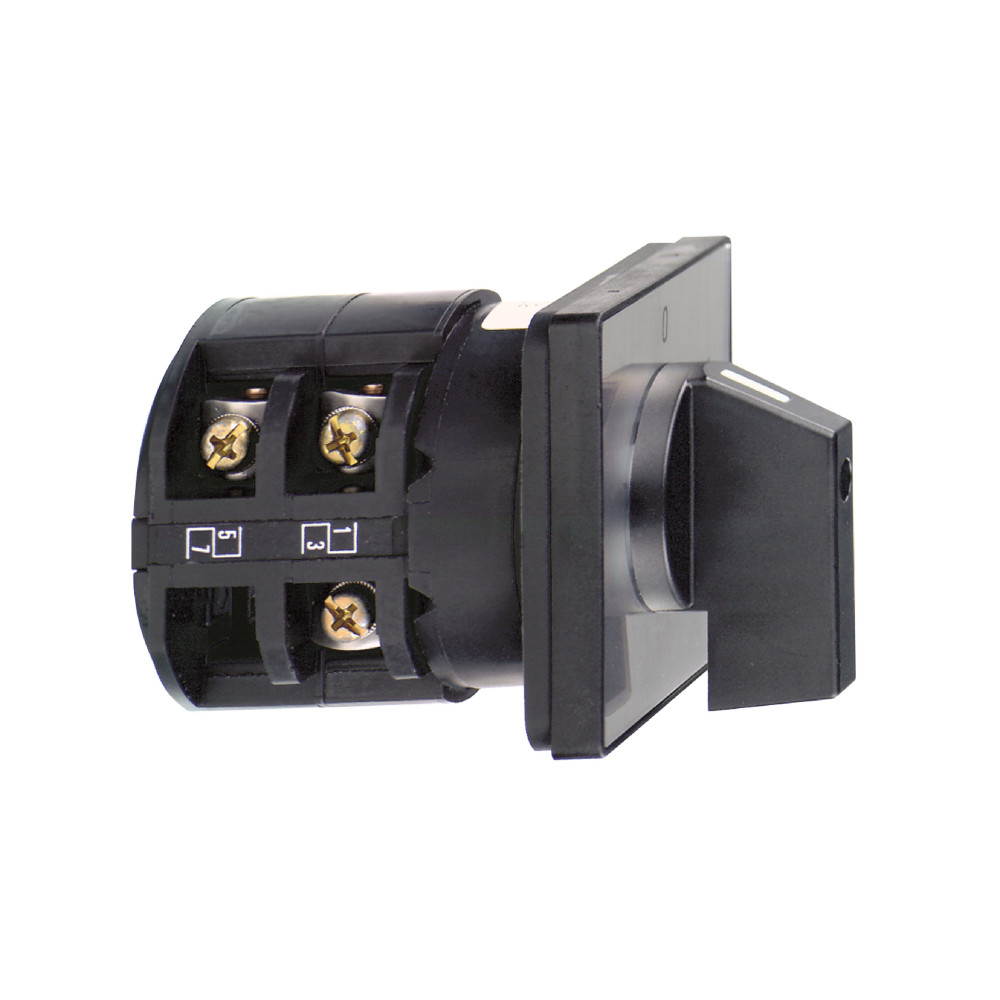

КУЛАЧКОВЫЙ ВЫКЛ 150А 2+"0"

Характеристики

• [ith] условный тепловой ток на открытом возду 150 А
• [ui] номинальное напряжение изоляции 690 В (степень загрязнения 3) в соответствии с EN 60947-1 690 В (степень загрязнения 3) в соответствии с IEC 60947-1
• [up] номинальное импульсное выдерживаемое напряжение 6 кВ в соответствии с EN 947-1 6 кВ в соответствии с МЭК 947-1
• Блокировка поворотной рукоятки навесным за без
• Вес нетто 0.79 кг
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Защитное исполнение TC
• Код совместимости K15
• Коммутационная способность, ма 150000 мА постоянный ток в 140 V 3 контакты для резистивные загрузка (T = 1 ms) 150000 мА постоянный ток в 24 В 1 контакты для индуктивн. загрузка (T = 50 ms) 150000 мА постоянный ток в 24 В 1 контакты для резистивные загрузка (T = 1 ms) 150000 мА постоянный ток в 48 В 1 контакты для резистивные загрузка (T = 1 ms) 150000 мА постоянный ток в 48 В 2 контакты для индуктивн. загрузка (T = 50 ms) 150000 мА постоянный ток в 48 В 2 контакты для резистивные загрузка (T = 1 ms) 150000 мА постоянный ток в 70 V 3 контакты для индуктивн. загрузка (T = 50 ms) 150000 мА постоянный ток в 70 V 3 контакты для резистивные загрузка (T = 1 ms) 150000 мА постоянный ток в 95 V 2 контакты для резистивные загрузка (T = 1 ms) 50000 мА постоянный ток в 30 В 1 контакты для индуктивн. загрузка (T = 50 ms) 50000 мА постоянный ток в 60 В 2 контакты для индуктивн. загрузка (T = 50 ms) 50000 мА постоянный ток в 90 V 3 контакты для индуктивн. загрузка (T = 50 ms)
• Коммутационные положения вправо: 0° - 60° левый: 0° - 300°
• Место монтажа передний
• Механическая износостойкость 300000 циклы
• Момент затяжки 2.5 Н·м
• Наименование компонента K150
• Обратный без
• Описание полюсов 1P
• Положение откл. с положением "откл."
• Представление условных обозначений с металлик экспликация, 1 - 0 - 2 черный маркировка
• Прямое размыкание с
• Работа контактов медленное размыкание
• Рабочая температура окружающей среды -25-55 °C
• Режим фиксации 4 отверстия
• Серия Harmony K
• Сертификация cULus 240 В 15 лс 1 фаза cULus 240 В 25 лс 3 фазы cULus 480 В 40 лс 3 фазы cULus 120 В 7.5 лс 1 фаза
• Стандарты EN/IEC 60947-3
• Температура окружающей среды при хранении -40-70 °C
• Тип головки кулачкового выключателя с передней панелью 88 x 88 mm
• Тип продукта комплект кулачкового переключателя
• Ток короткого замыкания 25000 А
• Угол переключения 60 °
• Функция кулачкового переключателя переключающий контакт
• Электрическое соединение зажимы с невыпадающ. винтами гибкий, зажимная способность: 1 x 50 мм² зажимы с невыпадающ. винтами жесткий кабель, зажимная способность: 1 x 70 mm²
