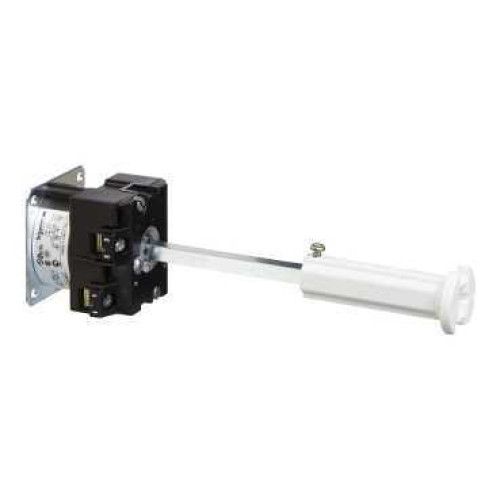

К2 КОНТАКТНЫЙ БЛОК

Характеристики

• Maximum operating rate 2.5 цикл/м AC-21 2.5 цикл/м AC-23 2.5 цикл/м AC-3 8.333 цикл/м AC-15
• [ithe] условный тепловой ток в закрытом корпусе 16 А
• [ith] условный тепловой ток на открытом воздухе 20 А
• [iе] номинальный переменный рабочий ток 8 А в 400 V AC-3 3 фазы в соответствии с МЭК 947-3 3 А в 400 V AC-15 в соответствии с IEC 947-5-1 4 А в 230 В AC-15 в соответствии с IEC 947-5-1 10.8 А в 400 V AC-23A 3 фазы в соответствии с МЭК 947-3 14.6 А в 230 В AC-23A 3 фазы в соответствии с МЭК 947-3 4.7 А в 690 V AC-3 3 фазы в соответствии с МЭК 947-3 6.4 А в 690 V AC-23A 3 фазы в соответствии с МЭК 947-3 6.5 А в 500 V AC-3 3 фазы в соответствии с МЭК 947-3 8.3 А в 230 В AC-3 3 фазы в соответствии с МЭК 947-3 8.9 А в 500 V AC-23A 3 фазы в соответствии с МЭК 947-3 2 А в 500 V AC-15 в соответствии с IEC 947-5-1
• [ui] номинальное напряжение изоляции 690 В (степень загрязнения 3) в соответствии с МЭК 60947-1
• [up] номинальное импульсное выдерживаемое напряжение 4 кВ в функции разъединения 6 кВ в соответствии с IEC 947-1
• Вес нетто 0.125 кг
• Виброустойчивость 5 gn (f = 10-150 Гц) в соответствии с IEC 68-2-6
• Защитное исполнение TC
• Код совместимости K2B
• Коммутационные положения левый: 0° - 315° вправо: 0° - 45°
• Материал окантовки пластик
• Место монтажа задний
• Механическая износостойкость 1000000 циклы
• Наименование компонента K2
• Номинальная рабочая мощность, вт 1300 Вт AC-3, 230 В 1 фаза в соответствии с МЭК 947-3 5500 Вт AC-23A, 400 V 3 фазы в соответствии с МЭК 947-3 5500 Вт AC-23A, 500 V 3 фазы в соответствии с МЭК 947-3 5500 Вт AC-23A, 690 V 3 фазы в соответствии с МЭК 947-3 8000 Вт AC-21, 230 В 3 фазы в соответствии с МЭК 947-3 14000 Вт AC-21, 400 V 3 фазы в соответствии с МЭК 947-3 17000 Вт AC-21, 550...600 V 3 фазы в соответствии с МЭК 947-3 2200 Вт AC-3, 230 В 3 фазы в соответствии с МЭК 947-3 2200 Вт AC-3, 400 V 1 фаза в соответствии с МЭК 947-3 4000 Вт AC-23A, 230 В 3 фазы в соответствии с МЭК 947-3 4000 Вт AC-3, 400 V 3 фазы в соответствии с МЭК 947-3 4000 Вт AC-3, 500 V 3 фазы в соответствии с МЭК 947-3 4000 Вт AC-3, 690 V 3 фазы в соответствии с МЭК 947-3
• Описание полюсов 1P
• Положение откл. с положением "откл."
• Прямое размыкание с
• Работа контактов медленное размыкание
• Рабочая температура окружающей среды -25-55 °C
• Режим фиксации 4 отверстия
• Серия Harmony K
• Сертификация CSA 240 В 1 лс 1 фаза CSA 240 В 3 лс 3 фазы 2 -полюсы UL 240 В 1 лс 3 фазы UL 240 В 0.33 лс 1 фаза 2 -полюсы
• Состав субблока блоки контактов + крепежная панель
• Стандарты EN/IEC 60947-3 для силовая цепь EN/IEC 60947-5-1 для цепь управления CENELEC EN 50013
• Температура окружающей среды при хранении -40-70 °C
• Тип продукта корпус кулачкового переключателя
• Ток короткого замыкания 10000 А
• Угол переключения 45 °
• Функция кулачкового переключателя реверсирующий переключатель
• Электрическая износостойкость 200000 циклы AC-23 200000 циклы AC-3 600000 циклы AC-15 600000 циклы AC-21
• Электрическое соединение зажимы с невыпадающ. винтами Гибкий, зажимная способность: 2 x 1,5 мм² зажимы с невыпадающ. винтами жесткий кабель, зажимная способность: 1 x 2,5 мм²
