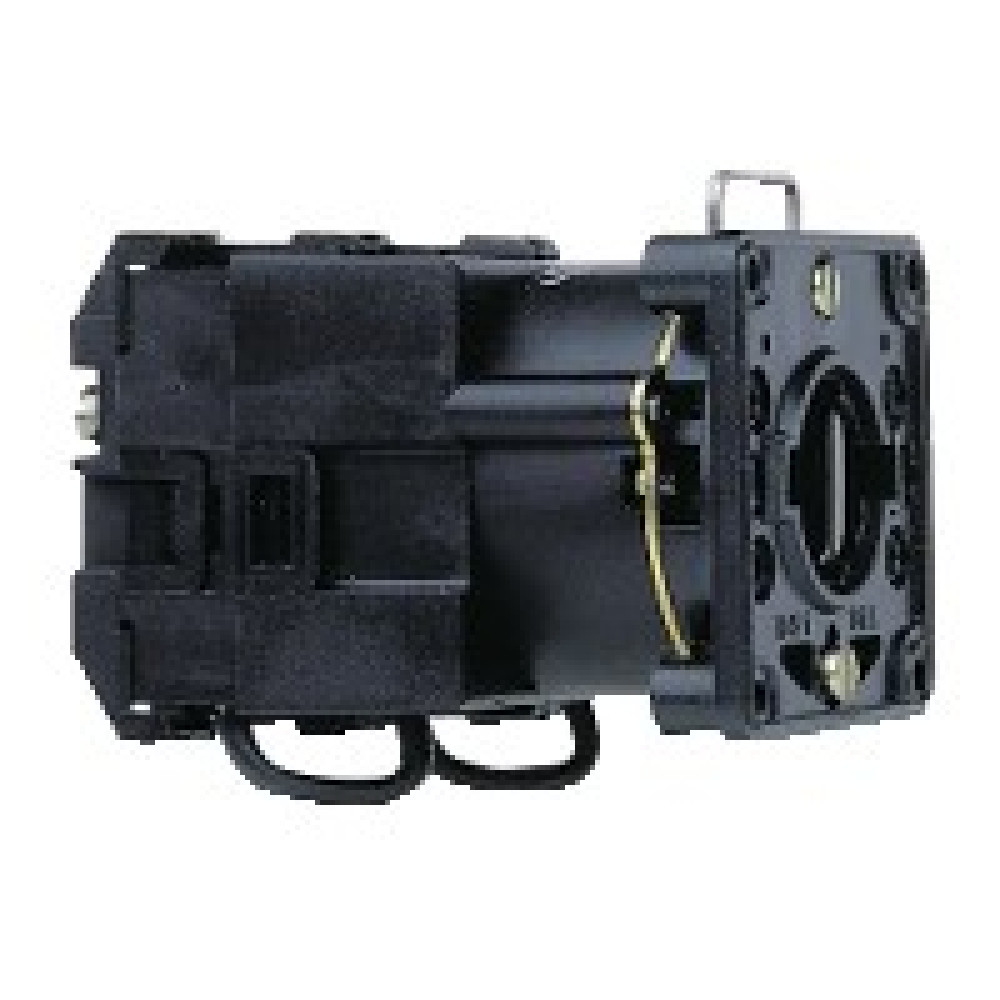

К2 КОНТАКТНЫЙ БЛОК

Характеристики

• [ithe] условный тепловой ток в закрытом корпусе 16 А
• [ith] условный тепловой ток на открытом воздухе 20 А
• [iе] номинальный переменный рабочий ток 8 А при 400 V AC-3 3 фазы в соответствии с IEC 947-3 4 А при 230 В AC-15 в соответствии с IEC 947-5-1 14.6 А при 230 В AC-23A 3 фазы в соответствии с IEC 947-3 6.5 А при 500 V AC-3 3 фазы в соответствии с IEC 947-3 6.4 А при 690 V AC-23A 3 фазы в соответствии с IEC 947-3 4.7 А при 690 V AC-3 3 фазы в соответствии с IEC 947-3 3 А при 400 V AC-15 в соответствии с IEC 947-5-1 8.9 А при 500 V AC-23A 3 фазы в соответствии с IEC 947-3 8.3 А при 230 В AC-3 3 фазы в соответствии с IEC 947-3 10.8 А при 400 V AC-23A 3 фазы в соответствии с IEC 947-3 2 А при 500 V AC-15 в соответствии с IEC 947-5-1
• [uimp] номинальное импульсное напряжение 4 кВ в функции разъединения 6 кВ в соответствии с IEC 947-1
• [ui] номинальное напряжение изоляции 690 В степень загрязнения 3 в соответствии с IEC 60947-1
• Виброустойчивость 5 gn, 10...150 Гц в соответствии с IEC 68-2-6
• Защитное исполнение TC
• Класс защиты от поражения электр. током Класс II в соответствии с NF C 20-030 Класс II в соответствии с IEC 536
• Код совместимости K2M
• Количество шагов 6
• Коммутационные положения Вправо: 0° - 45° - 90° - 135° - 180° - 225°
• Масса продукта 0.225 кг
• Материал окантовки Пластик
• Механическая износостойкость 1000000 циклы
• Монтаж Отверстие Ø 22 мм
• Монтаж изделия Монтаж на передней панели
• Наименование компонента K2
• Номинальная рабочая мощность, вт 4000 Вт AC-3 / 400 V 3 фазы в соответствии с IEC 947-3 4000 Вт AC-3 / 500 V 3 фазы в соответствии с IEC 947-3 17000 Вт AC-21 / 500 - 660 V 3 фазы в соответствии с IEC 947-3 5500 Вт AC-23A / 690 V 3 фазы в соответствии с IEC 947-3 2200 Вт AC-3 / 230 В 3 фазы в соответствии с IEC 947-3 14000 Вт AC-21 / 400 V 3 фазы в соответствии с IEC 947-3 5500 Вт AC-23A / 500 V 3 фазы в соответствии с IEC 947-3 5500 Вт AC-23A / 400 V 3 фазы в соответствии с IEC 947-3 8000 Вт AC-21 / 230 В 3 фазы в соответствии с IEC 947-3 1300 Вт AC-3 / 230 В 1 фаза в соответствии с IEC 947-3 4000 Вт AC-23A / 230 В 3 фазы в соответствии с IEC 947-3 4000 Вт AC-3 / 690 V 3 фазы в соответствии с IEC 947-3 2200 Вт AC-3 / 400 V 1 фаза в соответствии с IEC 947-3
• Описание полюсов 2P
• Положение откл. Без положения "откл."
• Прямое размыкание С
• Работа контактов Медленное размыкание
• Рабочая температура -25...55 °C
• Рабочая частота 2.5 цикл/м AC-3 2.5 цикл/м AC-21 2.5 цикл/м AC-23 8.333 цикл/м AC-15
• Семейство продуктов Harmony K
• Сертификация UL 240 V 1 лс 3 фазы CSA 240 V 1 лс 1 фаза UL 240 V 0.33 лс 1 фаза 2 -полюсы CSA 240 V 3 лс 3 фазы 2 -полюсы
• Состав субблока Блоки контактов + крепежная панель
• Стандарты EN/IEC 60947-5-1 для цепь управления CENELEC EN 50013 EN/IEC 60947-3 для силовая цепь
• Температура окружающего воздуха при хранении -40...70 °C
• Тип изделия или компонента Корпус кулачкового переключателя
• Ток короткого замыкания 10000 А
• Угол переключения 45 °
• Функция кулачкового переключателя Шаговый переключатель
• Электрическая прочность 600000 циклы AC-15 200000 циклы AC-3 200000 циклы AC-23 600000 циклы AC-21
• Электрическое соединение Зажимы с невыпадающ. винтами гибкий, 2 x 1,5 мм² Зажимы с невыпадающ. винтами жесткий кабель, 1 x 2,5 мм²
