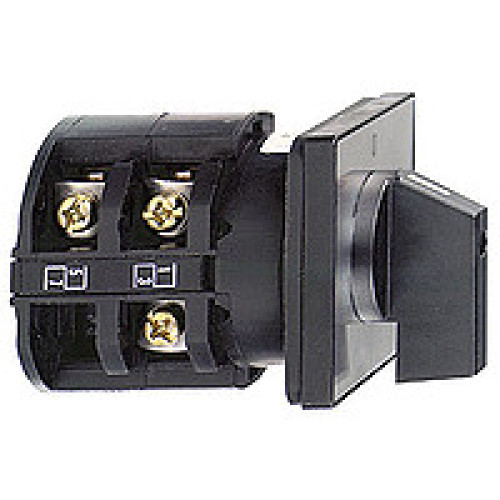

КУЛАЧКОВЫЙ ПЕРЕКЛЮЧАТЕЛЬ, 63 А

Характеристики

• [ith] условный тепловой ток на открытом возду 63 А
• [ui] номинальное напряжение изоляции 690 В (степень загрязнения 3) в соответствии с EN 60947-1 690 В (степень загрязнения 3) в соответствии с IEC 60947-1
• [up] номинальное импульсное выдерживаемое напряжение 6 кВ в соответствии с EN 947-1 6 кВ в соответствии с МЭК 947-1
• Блокировка поворотной рукоятки навесным за без
• Вес нетто 0.68 кг
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Защитное исполнение TC
• Класс защиты от поражения электр. током класс II в соответствии с IEC 60536 класс II в соответствии с NF C 20-030
• Код совместимости K63H
• Коммутационная способность, ма 20000 мА постоянный ток в 140 V 3 контакты для индуктивн. загрузка (T = 50 ms) 63000 мА постоянный ток в 140 V 3 контакты для резистивные загрузка (T = 1 ms) 63000 мА постоянный ток в 24 В 1 контакты для индуктивн. загрузка (T = 50 ms) 63000 мА постоянный ток в 24 В 1 контакты для резистивные загрузка (T = 1 ms) 63000 мА постоянный ток в 48 В 1 контакты для резистивные загрузка (T = 1 ms) 63000 мА постоянный ток в 48 В 2 контакты для индуктивн. загрузка (T = 50 ms) 63000 мА постоянный ток в 48 В 2 контакты для резистивные загрузка (T = 1 ms) 63000 мА постоянный ток в 70 V 3 контакты для индуктивн. загрузка (T = 50 ms) 63000 мА постоянный ток в 70 V 3 контакты для резистивные загрузка (T = 1 ms) 63000 мА постоянный ток в 95 V 2 контакты для резистивные загрузка (T = 1 ms) 20000 мА постоянный ток в 48 В 1 контакты для индуктивн. загрузка (T = 50 ms) 20000 мА постоянный ток в 95 V 2 контакты для индуктивн. загрузка (T = 50 ms) 30000 мА постоянный ток в 120 В AC 50/60Hz 2 контакты для резистивные загрузка (T = 1 ms) 30000 мА постоянный ток в 180 V 3 контакты для резистивные загрузка (T = 1 ms) 30000 мА постоянный ток в 60 В 1 контакты для резистивные загрузка (T = 1 ms) 55000 мА постоянный ток в 30 В 1 контакты для индуктивн. загрузка (T = 50 ms) 55000 мА постоянный ток в 60 В 2 контакты для индуктивн. загрузка (T = 50 ms) 55000 мА постоянный ток в 90 V 3 контакты для индуктивн. загрузка (T = 50 ms)
• Коммутационные положения вправо: 300° - 0° - 60°
• Механическая износостойкость 300000 циклы
• Момент затяжки 2.5 Н·м
• Монтаж изделия монтаж на передней панели
• Наименование компонента K63
• Обратный без
• Общая высота cad 64 мм 154 мм
• Общая ширина cad 64 мм
• Описание полюсов 3P
• Положение откл. с положением "откл."
• Представление условных обозначений с металлик экспликация, 0 - 1 - 2 черный маркировка
• Прямое размыкание с
• Работа контактов медленное размыкание
• Рабочая температура окружающей среды -25-55 °C
• Режим фиксации 4 отверстия
• Серия Harmony K
• Сертификация cULus 120 В 3 лс 1 фаза cULus 480 В 25 лс 3 фазы cULus 240 В 7.5 лс 1 фаза cULus 240 В 10 лс 3 фазы
• Стандарты EN/IEC 60947-3
• Температура окружающей среды при хранении -40-70 °C
• Тип головки кулачкового выключателя с передней панелью 64 x 64 mm
• Тип двигателя скоммутированные выводы обмоток в схеме Даландера
• Тип продукта комплект кулачкового переключателя
• Ток короткого замыкания 10000 А
• Угол переключения 60 °
• Функция кулачкового переключателя 2-скоростной переключатель (коммут. полюсов двигателя)
• Электрическое соединение зажимы с невыпадающ. винтами гибкий, зажимная способность: 2 x 10 mm² зажимы с невыпадающ. винтами жесткий кабель, зажимная способность: 2 x 16 mm²
