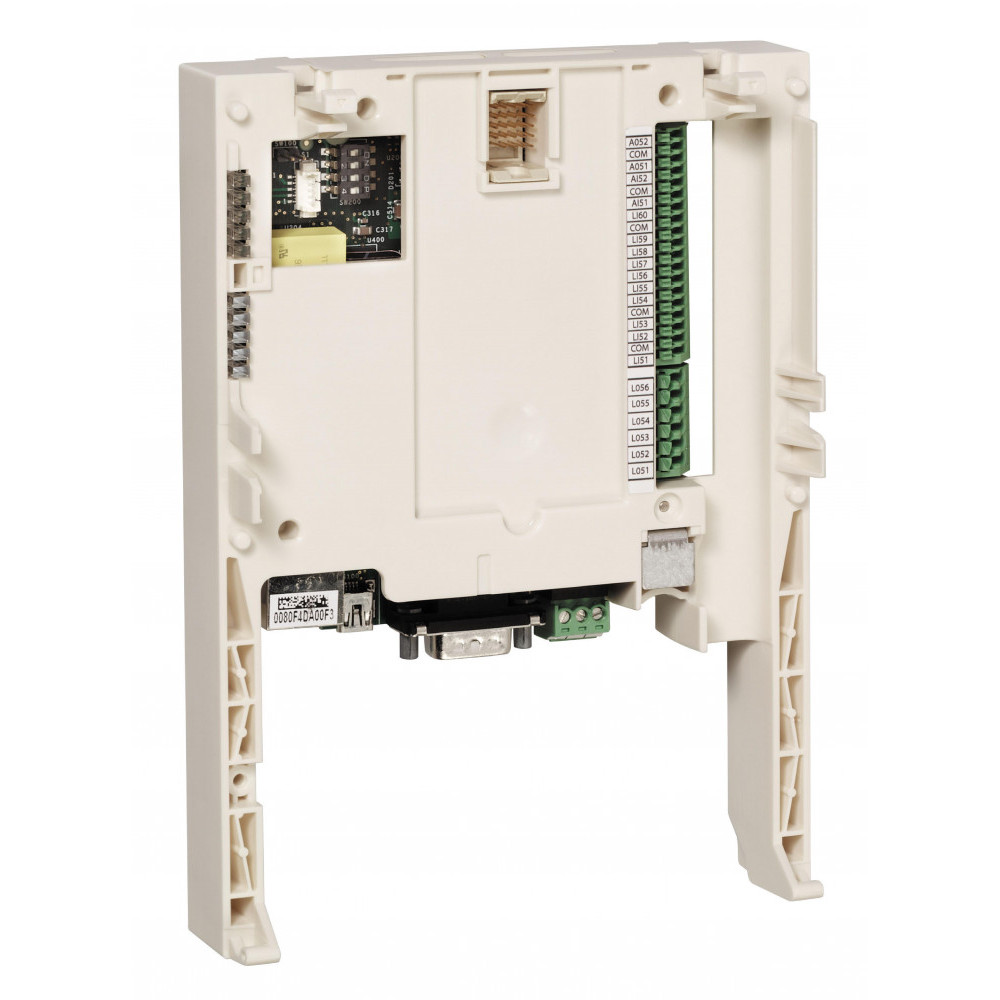

Карта контроллера ATV-IMC

Характеристики

• Абсолютная погрешность измерения +/- 1 % для изменения температуры 60 °C для аналоговый вход +/- 1 % для изменения температуры 60 °C для аналоговый выход
• Вес нетто 0.185 кг
• Входной импеданс 500 Ом для аналоговый выход 4.4 кОм для дискретный вход
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диапазон аналогового входа 0...5 V 0...20 mA
• Диапазон аналогового выхода 0...20 mA
• Кол-во дискретных входов/выходов 16
• Кол-во общих точек 1 для аналоговый выход 1 для аналоговый вход 3 для дискретный вход
• Количество дискретных входов 6 для вход 4 для быстродействующий вход
• Количество дискретных выходов 6 транзисторный выход
• Конфигурация модуля настроенный и запрограмированный при помощи ПО SoMachine
• Логика дискретного выхода положительная логика (источник)
• Локальная индикация ETH (Ethernet activity): 1 светодиод (зеленый/желтый) NS (состояние сети): 1 светодиод (зеленый/красный) MS (состояние модуля): 1 светодиод (зеленый/красный) CAN status (RUN): 1 светодиод (зеленый/красный) USER (программируемый): 1 светодиод (зеленый/красный)
• Момент затяжки 0.25 Н-м
• Напряжение дискретного входа 24...30В
• Напряжение дискретного выхода 24...30 В пост. ток для транзисторный выход
• Номинальное напряжение питания [us] 24 В пост. ток
• Описание памяти встроенное ОЗУ 2000 кБ цилиндрический 2000 кБ внутренняя память (FRAM) 64 кБ память программ 1 Мб
• Ошибка линеаризации +/- 0.4 % от максимального значения для аналоговый вход +/- 0.2 % от максимального значения для аналоговый выход
• Пределы напряжения питания 19-30 В
• Предельный уровень коммутации напряжения в состоянии 1 >= 11 В для дискретный вход
• Профиль функции canopen DS 301 V4.02 DR 303-1
• Разрешение аналогового входа 10 бит
• Разрешение аналогового выхода 12 бит
• Серия Altivar IMC
• Скорость передачи 1000 Кбит/s для шины длиной 20-20 м для CANopen 500 kbit/s для шины длиной 100-100 м для CANopen 250 kbit/s для шины длиной 250-250 м для CANopen 125 kbit/s для шины длиной 500-500 м для CANopen 50 kbit/s для шины длиной 1000-1000 м для CANopen 20 kbit/s для шины длиной 2500-2500 м для CANopen
• Служба обмена данными максимум 320 TPDO и RPDO 10 PDO на устройство (прием/передача)
• Совместимость выхода уровень 1 ПЛК для транзисторный выход
• Соответствующий полный продукт ATV71 ATV61 TCSXCNAMUM3P
• Специальная область применения продукта -
• Тип аналогового входа настраеваемые напряжение или ток
• Тип встроенных клемм порт MDI/MDX с RJ45 разъем, протокол: Ethernet, физический интерфейс: 10BASE-T/100BASE-TX порт программирования с мини B USB разъем, скорость передачи: 480 Мбит/с CANopen с вилка SUB-D 9 разъем, протокол: CANopen с ведущий метод
• Тип дискретного входа настраивается как фазный счетчик (LI51, LI59 клеммы) настраивается для инкрементальный энкодер (LI51, LI52 клеммы) настраивается для инкрементальный энкодер (LI59, LI60 клеммы)
• Тип дискретных входов "приемник" или "источник" (положительн./отрицательн.) для вход положительная логика (приемник) для быстродействующий вход
• Тип напряжения дискретного входа пост. Тока
• Тип продукта карта программируемого контроллера привода
• Ток дискретного выхода 2 А для транзисторный выход (LO51...LO56)
• Уровень или класс класс M20 - 32 подчиненные устройства для CANopen
• Число аналоговых вх/вых. 4
• Электрическое соединение 1 соеденитель со съемным винтовым клеммником - 3 контакта -
