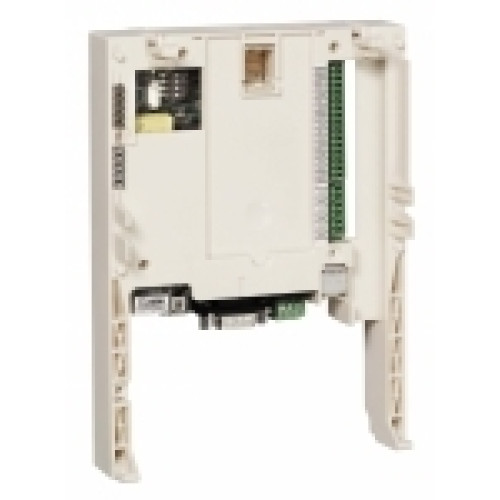

КАРТА КОНТРОЛЛЕРА ATV-IMC 61/71

Характеристики

• Level or class Class M20 - <= 32 подчиненные устройства для CANopen
• Абсолютная погрешность измерения +/- 1 % для изменения температуры 60 °C (аналоговый вход) +/- 1 % для изменения температуры 60 °C (аналоговый выход)
• Входная частота <= 100 кГц для быстрый вход (режим энкодера) <= 100 кГц для быстродействующий вход (режим счетчика)
• Входной импеданс 4.4 кОм для дискретный вход 500 Ом для аналоговый выход
• Диапазон аналогового входа 0...20 mA 0...5 V
• Диапазон аналогового выхода 0...20 mA
• Директива rohs Соответствует &#xA0;- с&#xA0; 1015 &#xA0;-&#xA0; Декларация о соответствии Schneider Electric
• Кол-во дискретных входов/выходов 16
• Кол-во общих точек 3 общие точки для дискретный вход 1 общие точки для аналоговый вход 1 общие точки для аналоговый выход
• Количество дискретных входов 6 дискретный(е) вход(ы) для вход 4 дискретный(е) вход(ы) для быстродействующий вход
• Количество дискретных выходов 6 дискретные выходы для транзисторный выходом
• Конфигурация модуля Настроенный и запрограмированный при помощи ПО SoMachine
• Логика дискретного выхода Положительная логика (источник)
• Масса продукта 0.185 кг
• Момент затяжки 0.25 Н-м
• Напряжение дискретного входа 24...30В
• Напряжение дискретного выхода 24...30В пост. ток для транзисторный выходом
• Номер аналогового входа 2
• Номер аналогового выхода 2
• Номинальное напряжение питания [us] 24 V пост. ток
• Описание памяти Цилиндрический : 2000 кБ Память программ : 1 Мб Внутренняя память (FRAM) : 64 кБ Встроенное ОЗУ : 2000 кБ
• Ошибка линеаризации +/- 0.2 % от максимального значения для аналоговый выход +/- 0.4 % от максимального значения для аналоговый вход
• Пределы напряжения питания 19...30 В
• Предельный уровень коммутации напряжения в состоянии 0 <= 5 В для дискретный вход
• Предельный уровень коммутации напряжения в состоянии 1 >= 11 В для дискретный вход
• Применение изделия Для решений
• Профиль функции canopen DS 301 V4.02 DR 303-1
• Разрешение аналогового входа 10 бит
• Разрешение аналогового выхода 12 бит
• Семейство продуктов Altivar IMC
• Сигнализация 1 светодиод зеленый/красный для CAN status (RUN) 1 светодиод зеленый/красный для USER (программируемый) 1 светодиод зеленый/красный для NS (состояние сети) 1 светодиод зеленый/желтый для ETH (Ethernet activity) 1 светодиод зеленый/красный для MS (состояние модуля)
• Скорость передачи 500 kbit/s с 100 м кабель CANopen 1000 kbit/s с 20 м кабель CANopen 20 kbit/s с 2500 м кабель CANopen 250 kbit/s с 250 м кабель CANopen 125 kbit/s с 500 м кабель CANopen 50 kbit/s с 1000 м кабель CANopen
• Служба обмена данными Максимум 320 TPDO и RPDO 10 PDO на устройство (прием/передача)
• Совместимость выхода Уровень 1 ПЛК для транзисторный выходом
• Соответствующий полный продукт TCSXCNAMUM3P ATV71 ATV61
• Статус предложения Продукт не входит в категорию Green Premium
• Тип аналогового входа Настраеваемые напряжение или ток
• Тип встроенных клемм Порт MDI/MDX : RJ45 для Ethernet - 10BASE-T/100BASE-TX CANopen : вилка SUB-D 9 для CANopen - ведущий доступ Порт программирования : mini B USB - 480 Мбит/с
• Тип дискретного входа Настраивается для инкрементальный энкодер (LI51, LI52) Настраивается для инкрементальный энкодер (LI59, LI60) Настраивается как фазный счетчик (LI51, LI59)
• Тип дискретных входов Положительная логика (приемник) для быстродействующий вход "приемник" или "источник" (положительн./отрицательн.) для вход
• Тип изделия или компонента Карта программируемого контроллера привода
• Тип напряжения дискретного входа Пост. Тока
• Ток дискретного выхода 2 А для транзисторный выходом (LO51...LO56)
• Число аналоговых вх/вых. 4
• Электрическое соединение 1 соеденитель со съемным винтовым клеммником - 3 контакта - <= 1 x 1,5 мм² - AWG 16 для подключения питания 24 В пост. тока 3 соеденителя с винтовым клеммником - <= 1 x 1,5 мм² - AWG 16 для входов/выходов 1 вилка - SUB-D 9 для подключения к шине CANopen 1 разъем - mini B USB для программирования при помощи ПО SoMachine 1 разъем - RJ45 для программирования при помощи ПО SoMachine/ сети TCP Ethernet Modbus
