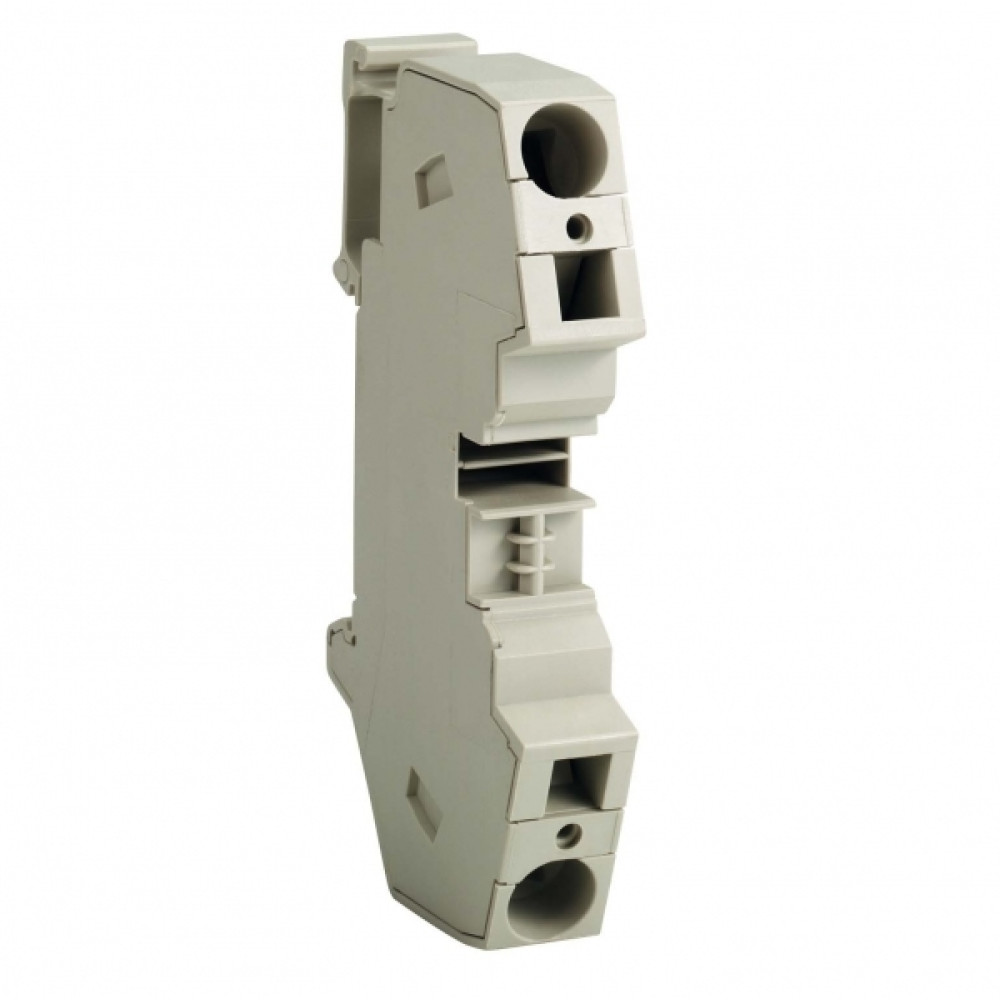

КЛЕММНИК ПРУЖ ПРОХОД РАСПРЕД 16ММ2 2ТЧК
AB1RRNR1635UGR
Клеммник пружинный проход распределение 16мм2 2 точек. серия продукта: клеммные блоки - тип устройства или его аксессуаров: клеммная коробка - тип клеммного блока: проходное соединение-распределение - способ установки: защелкивающ. установка на 35 мм симметричная DIN-рейка, защелкивающ. установка на перфорированная симметричная рейка 35 мм - номинальн. сечение: 16 мм² - длина: 82 мм - кол-во точек: 2. Преимущества: .. применения: ..
Класс: Зажим клеммный проходной (ID: EC000897)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000003 | Способ монтажа | EV005503 DIN-рейка (с Ω-профилем) 35 мм | |
| EF000007 | Цвет | EV000270 Серый | |
| EF000228 | Номин. напряжение | 800 | В |
| EF001438 | Длина | 82 | мм |
| EF002393 | Рабочая температура | -40...130 | °C |
| EF002521 | Класс воспламеняемости изоляц. материала согл. UL94 | EV004429 V0 | |
| EF002522 | Ширина/размер ячейки | 12 | мм |
| EF002523 | Высота (на мин. возможной высоте установки) | 47.7 | мм |

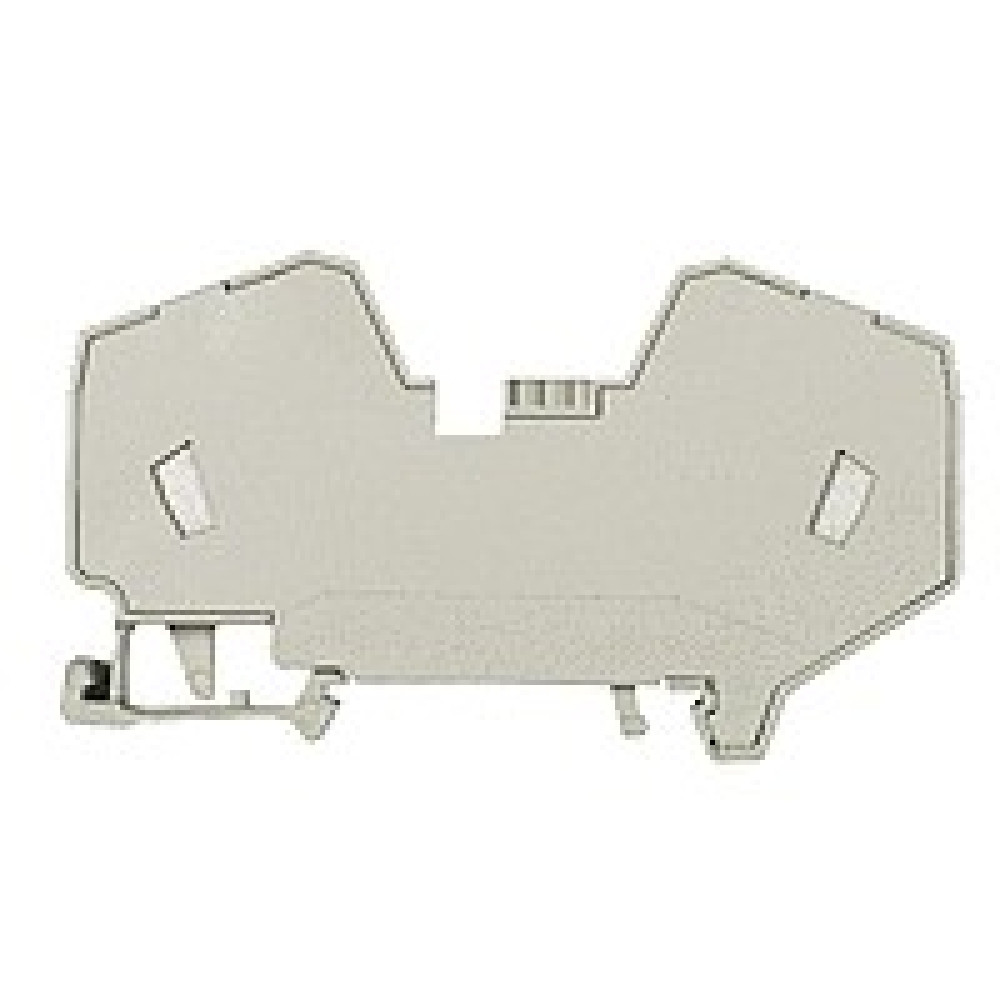

| EF002525 | Требуется торцевая пластина | Да | |
| EF002526 | Тип электрич. соединения 1 | EV005752 Соединение с пружинным зажимом | |
| EF002527 | Тип электрич. соединения 2 | EV005752 Соединение с пружинным зажимом | |
| EF002659 | Количество уровней | 1 | |
| EF002660 | Количество зажимов на 1 уровень | 2 | |
| EF002661 | Соединенные внутри уровни (между собой) | Да | |
| EF007337 | Поперечн. сечение подключ. однопроволочного (жесткого) провода | 4...16 | мм² |
| EF007339 | Поперечн. сечение подключ. тонкопроволочного провода с наконечником | 4...16 | мм² |
| EF007341 | Поперечн. сечение подключ. тонкопроволочного провода без наконечника | 4...16 | мм² |
| EF007343 | Поперечн. сечение подключ. многопроволочного (гибкого) провода | 4...16 | мм² |
| EF007543 | Материал изоляции корпуса | EV000403 Термопласт | |
| EF008219 | Позиция соединения | EV005271 Наклонный (-ое) | |
| EF008250 | Номин. ток In | 76 | А |
| EF008498 | Проверено на взрывобезопасность по версии Ex e | Да |
Характеристики
- [in] номинальный ток 3-76 А в соответствии с EN/IEC 60947-7-1 75-75 А, AWG 24...AWG 4 UL 76-76 А в соответствии с VDE группа C 78-78 А, AWG 12...AWG 4 CSA
- [ue] номинальное рабочее напряжение 600 В, AWG 12...AWG 4 CSA 600 В, AWG 24...AWG 4 UL 800 V в соответствии с EN/IEC 60947-7-1 800 V в соответствии с VDE группа C
- Гарантия 18 months
- Диэлектрическая постоянная 3.7 при 1 MГц
- Код совместимости блок клемм
- Кол-во точек 2
- Минимальная партия для продажи 20
- Напряжение испытания изоляции 8 кВ в соответствии с EN/IEC 60947-7-1
- Номинальн. сечение 16 мм²
- Поверхностное сопротивление 10 ГОм в соответствии с IEC 60093 10 ГОм в соответствии с VDE 0303-T30
- Потери в диэлектрике 0.01 при 1 MГц в соответствии с IEC 60250 0.01 при 1 MГц в соответствии с VDE 0303-T4
- Рабочая температура окружающей среды -40-130 °C в соответствии с VDE 0304-T21 -40-130 °C
- Серия продукта клеммные блоки
- Сертификаты GL DNV ATEX UL BV CSA
- Сечение кабеля 4-16 мм², гибкий кабель с или без кабельного наконечника 4-16 мм², жесткий кабель кабель
- Сопротивление току утечки 500 CTI (> 400 kB) в соответствии с VDE 0303-T30 501 CTI (> 400 kB) в соответствии с IEC 60093
- Способ установки защелкивающ. (перфорированная симметричная рейка 35 мм) защелкивающ. (35 мм симметричная DIN-рейка)
- Технологический тип пружинная технология
- Тип клеммного блока проходное соединение-распределение
- Тип продукта клеммная коробка
- Удельное сопротивление в соответствии с IEC 60093 в соответствии с VDE 0303-T30
- Электрическая прочность изоляции 80 кВ в соответствии с IEC 60243-1 80 кВ в соответствии с VDE 0303-T21
В наличии на складе: Ожидается поступление
0.00р.
- Ожидается поступление
- Код товара: AB1RRNR1635UGR
- Артикул: AB1RRNR1635UGR
