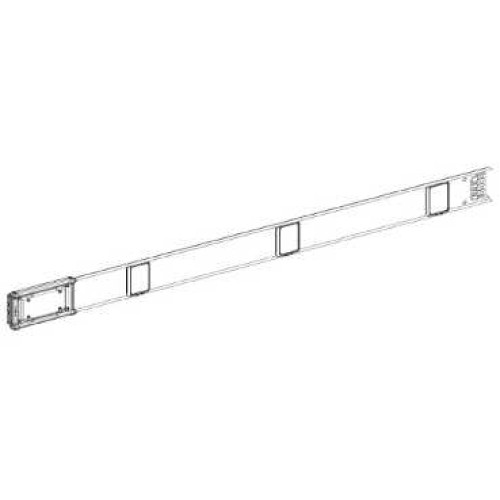

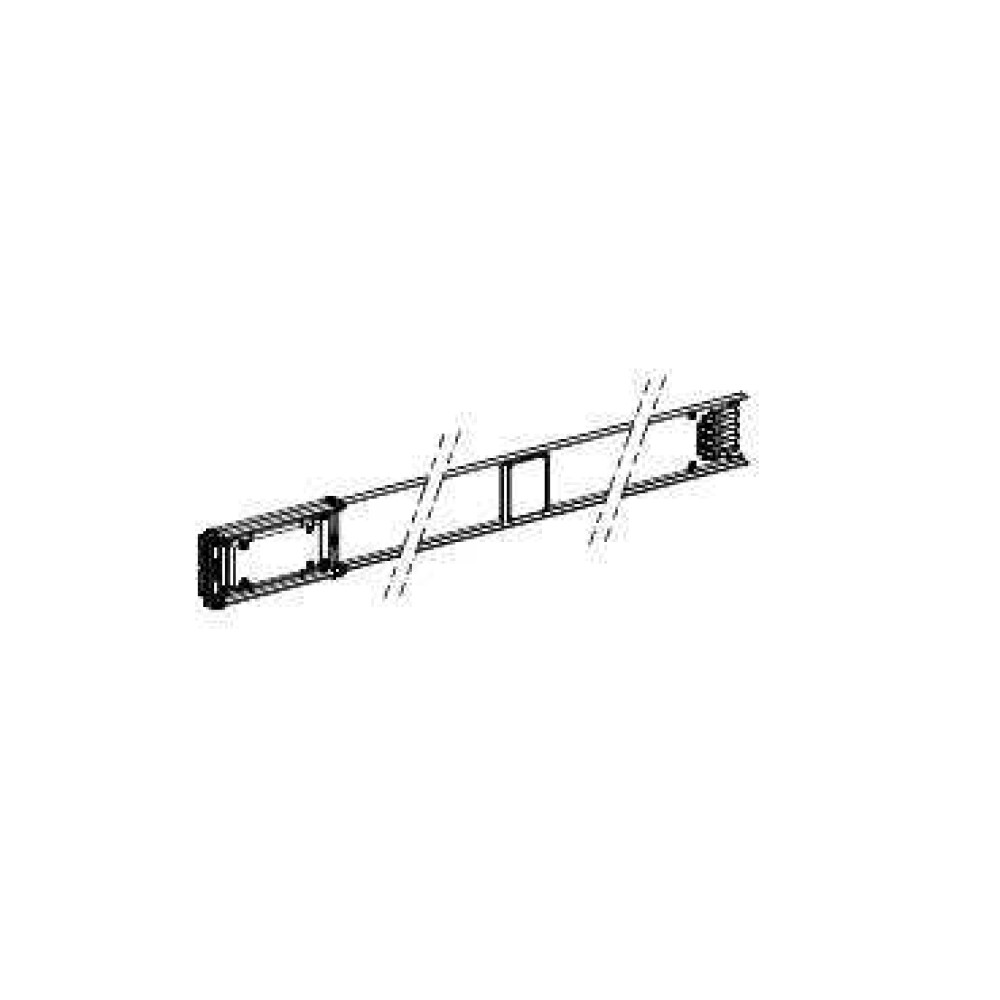

СЕКЦИЯ ПРЯМАЯ 63 A

Характеристики

• [icw] кратковременно выдерживаемый ток 1.05 кА
• [ie] номинальный рабочий ток 63 А в 35 °C
• [ipk] допустимый пиковый ток 11 кА
• [ue] номинальное рабочее напряжение 230...500 В
• [ui] номинальное напряжение изоляции 500 В
• Вес нетто 5.6 кг
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Излучаемое магнитное поле 0.063 µT
• Исполнение монтажа Винтами
• Количество отводных розеток 1
• Количество цепей 1
• Краткое название устройства KNA
• Линейное сопротивление 1.09 mΩ/m 20 °C защитный проводник 5.23 mΩ/m R0 20 °C метод симметричных составляющих Ph/PE 2 mΩ/m X0 20 °C метод симметричных составляющих Ph/PE 4.01 mΩ/m Rb0 20 °C метод полного сопротивления Ph/Ph 4.1 mΩ/m Rb0 20 °C метод полного сопротивления Ph/N 3.24 mΩ/m Rb0 20 °C метод полного сопротивления Ph/PE 4.81 mΩ/m Rb1 35 °C при Inc методом полного сопротивления Ph/Ph 4.83 mΩ/m Rb1 35 °C при Inc методом полного сопротивления Ph/N 0.5 mΩ/m Xb 35 °C при Inc и 50 Гц методом полного сопротивления Ph/Ph 1.05 mΩ/m Xb 35 °C при Inc и 50 Гц методом полного сопротивления Ph/PE 5.6 mΩ/m Z0 20 °C метод симметричных составляющих Ph/PE 0.78 mΩ/m Xb 35 °C при Inc и 50 Гц методом полного сопротивления Ph/N 3.89 mΩ/m Rb1 35 °C при Inc методом полного сопротивления Ph/PE 0.24 mΩ/m X1 35 °C при Inc и 50 Гц фазный проводник 2 mΩ/m R20 20 °C фазный проводник 2.4 mΩ/m R1 35 °C при Inc и 50 Гц фазный проводник 2.41 mΩ/m Z1 35 °C при Inc и 50 Гц фазный проводник 8.16 mΩ/m R0 20 °C метод симметричных составляющих Ph/N 1.64 mΩ/m X0 20 °C метод симметричных составляющих Ph/N 8.33 mΩ/m Z0 20 °C метод симметричных составляющих Ph/N
• Наименование продукта KN
• Номинальное импульсное допустимое напряже 6 кВ
• Область применения Распределение низкой мощности
• Описание шинопровода секция распределения
• Положение нейтрали вверху
• Полярность шинопровода 3L + PEN 3L + N + PE
• Предел теплового напряжения 1800 kA².s
• Рабочая температура окружающей среды 0-35 °C (100 % от In) 35-40 °C (97% от In) 40-45 °C (94% от In) 45-50 °C (91% от In) 50-55 °C (87% от In)
• Серия Canalis Canalis
• Стандарты IEC 60439-2 МЭК 61439-6
• Степень ударостойкости ik IK08 в соответствии с IEC 62262
• Суммарный коэффициент нелинейных искажений тока на входе 0-15 % 63 А 15-33 % 50 А 33-100 % 40 А
• Тип продукта шинопровод
• Электрическое соединение смазанный скользящий контакт
