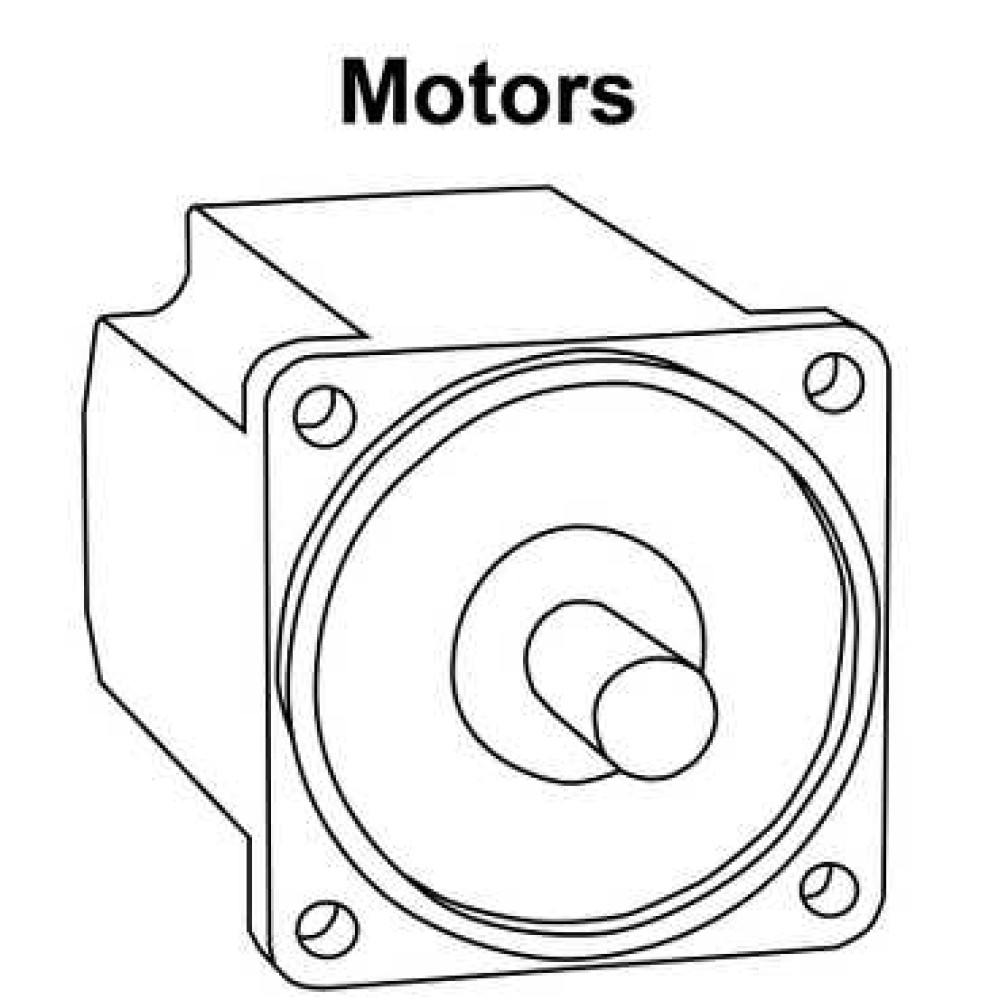

КОМПАКТНЫЙ СЕРВОПРИВОД LEXIUM ILA, CAN

Характеристики

• Вес нетто 1.4 кг
• Виброустойчивость 20 m/s² (частота= 10-500 Гц) 10 циклов в соответствии с EN/IEC 60068-2-6
• Время отпускания тормоза 14 мс
• Время срабатывания тормоза 13 мс
• Второй вал без конца второго вала
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Глубина центрирующего кольца 1.6 мм
• Диаметр вала 9 мм
• Диаметр монтажных отверстий 5.2 мм
• Диаметр окружности монтажных отверстий 66.6 мм
• Диаметр центрирующего кольца 50 мм
• Длина вала 20 мм
• Допустимая температура воздуха вокруг устройства 105 °C усилитель мощности 110 °C двигатель
• Инерция ротора 0.17 кг·см²
• Интерфейс связи CANopen DS301, интегрированный
• Код совместимости ILA
• Кол-во выхлопных труб двигателя: 1
• Кол-во полюсов двигателя 6
• Количество монтажных отверстий 4
• Конец вала без пазов
• Коэффициент 1_0 1.0225096 Н·м
• Коэффициент 1_1 -0.00019822 Н·м/об/мин
• Коэффициент 1_2 9.81661E-09 Н·м/об/мин²
• Коэффициент 1_3 -1.2809798E-13 Н·м/об/мин³
• Коэффициент 2_0 1.28910961 Н·м
• Коэффициент 2_1 -0.00021321 Н·м/об/мин
• Коэффициент 2_2 1.25514E-08 Н·м/об/мин²
• Коэффициент 2_3 -3.81673E-13 Н·м/об/мин³
• Коэффициент m0 4E-06 Н·м/об/мин
• Коэффициент m0 макс. 3.50877E-06 Н·м/об/мин
• Краткое название устройства ILA
• Макс. коммутируемый ток 100 мА на выход 200 мА Общий
• Максимальная осевая сила fa 104 N (сила сжатия) 104 N (усилие растяжения)
• Максимальная радиальная сила fr 89 N
• Мощность втягивания тормоза 10 Вт
• Напряжение 1 24 В
• Напряжение 1 скорость 1 5200.031 об/мин
• Напряжение 1 скорость 1 макс. 3699.879 об/мин
• Напряжение 2 36 В
• Напряжение 2 скорость 2 7559.089 об/мин
• Напряжение 2 скорость 2 макс. 5708.89 об/мин
• Напряжение дискретного выхода 23...25 В
• Непрерывный крутящий момент 0.26 Н·м
• Номинальная скорость 5100 об/мин. в 24 В 7500 об/мин. в 36 V
• Номинальное напряжение питания 36 В 24 В
• Номинальный вращательный момент 0.26 Н·м
• Описание напряжения питания одна фаза 24 В= одна фаза 36 В=
• Определение параметров ILA1_571T
• Относительная влажность 15-85 % без образования конденсата
• Пиковый пусковой момент 0.43 Н·м
• Погрешность +/- 0,05 °
• Потребляемый ток 11000 мА пиковый 7500 мА максимальный длительно допустимый
• Пределы напряжения питания 18-40 В
• Предельный уровень напряжения (состояние 0) -3...4.5 В
• Предельный уровень напряжения (состояние 1) 15...30 В
• Пусковой момент при заторможенном роторе 1.2 Н·м тормоз
• Рабочая температура окружающей среды 50-65 °C (с уменьшением номинальной мощности на 2 % на каждый дополнительный °C) 0-50 °C (Без ухудшения номинальных значений)
• Размер фланца двигателя 57 мм
• Разрешающая способность обратной связи по скорости 16384 точка/оборот x 4096 оборотов
• Серия встроенный привод Lexium
• Сертификаты UL TÜV cUL
• Скорость передачи 50, 100, 125, 250, 500, 800 и 1000 Кбод
• Соответствующий номинал предохранителя 10 А
• Срок службы в часах 20000 ч подшипник
• Стандарты EN 61800-3: 2001-02 МЭК 60072-1 МЭК 61800-3, ред. 2 EN 61800-3 :2001, среда 2 EN 50347 EN/IEC 50178 EN/IEC 61800-3
• Температура окружающей среды при хранении -25-70 °C
• Тип вх/вых. 4 сигнала (каждый используется как входной или выходной)
• Тип двигателя синхронный серводвигатель
• Тип защиты перегрузка по выходному напряжению защитное отключение двигателя при превышение вращате короткое замыкание на выходе
• Тип зубчатой передачи без
• Тип кривой линейный
• Тип обмотки высокая скорость вращения и среднего крутящего момента
• Тип обратной связи Однооборотный энкодер
• Тип охлаждения естественная конвекция
• Тип продукта встроенный привод управления перемещением
• Тип сети Постоянный ток (DC)
• Ток дискретного входа 10-10 мА при 24 В вкл./STO_A для защищенный вход 3-3 мА при 24 В вкл./STO_В для защищенный вход 2-2 мА при 24 В для сигнальный интерфейс 24 В
• Тормоз с
• Число фаз однофазный
• Число фаз сети 1
• Электрическое соединение разъем печатной платы
