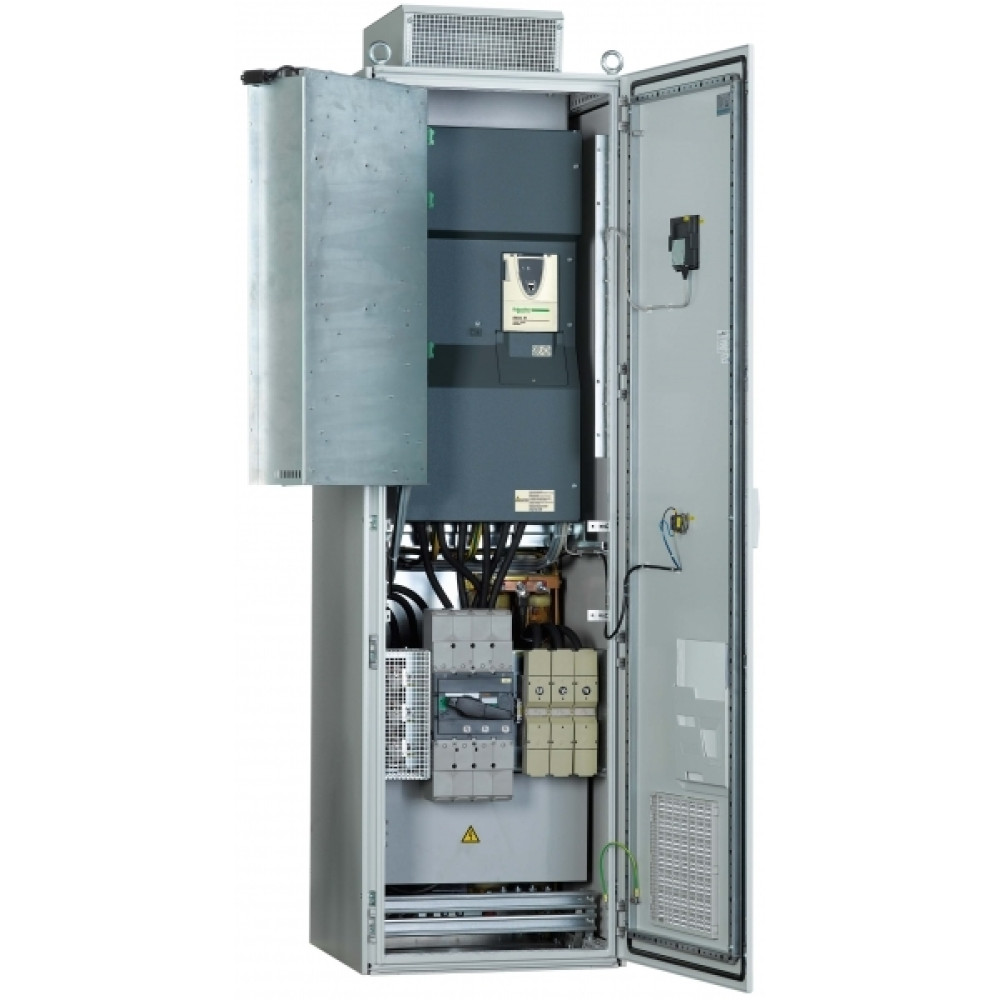

КОМПЛ ПЧ ШКФ ATV61 110 КВТ 415В IP23

Характеристики

• Cтепень защиты ip IP23
• Product composition Стандартный привод IP00 для ATV61HD90N4D Шкаф Sarel Spacial 6000 заводской сборки с выполненным электромонтажом Линейный дроссель Клеммы/шины для подключения двигателя Выключатель и быстродействующие предохранители Комплект для выносн. монтажа граф. дисплейн. терминала со степенью защиты IP65
• Rated supply voltage 380...415 V (+/- 10 %)
• Виброустойчивость 3M3 в соответствии с EN/IEC 60721-3-3 1,5 мм размах (f = 3...10 Гц) в соответствии с EN/IEC 60068-2-6 0,6 gn (f = 10...200 Гц) в соответствии с EN/IEC 60068-2-6
• Выходная частота привода 0.1...500 Гц
• Выходное напряжение <= напряжение питания
• Диапазон скоростей 1...100 в режиме замкнутого контура без обратной связи по сигналу скорости
• Доступные функции Pt100 relay для силовая цепь Adaptor for 115 V logic inputs для цепь управления Cable entry via the top для силовая цепь Enclosure plinth для силовая цепь External motor fan для силовая цепь Design for IT networks для силовая цепь Door handle for main switch для силовая цепь Safe standstill для силовая цепь Control terminals для цепь управления Motor choke для силовая цепь Enclosure lighting для силовая цепь Voltmeter для силовая цепь PTC relay для силовая цепь Braking unit для силовая цепь Buffer voltage 24 V DC power supply для силовая цепь 12-pulse supply для силовая цепь Переключатель для силовая цепь External 24 V DC supply terminals для силовая цепь Изолированный усилитель для цепь управления External 230 V supply terminals для силовая цепь Line contactor для силовая цепь Ammeter для силовая цепь Relay output C/O для цепь управления Motor heating для силовая цепь Insulation monitoring для силовая цепь Enclosure heating для силовая цепь
• Кадр передачи RTU для Modbus
• Кол-во адресов 1...127 для CANopen 1...247 для Modbus
• Количество дискретных входов 7&#xA0;дискретный(е) вход(ы)
• Количество дискретных выходов 2&#xA0;дискретные выходы
• Компенсация проскальзывания вала двигателя Регулируем. Недоступно в режиме преобразования напряжение/частота (2 или 5 точек) Автоматически при любой нагрузке Может подавляться
• Контур регулирования Настраиваемый ПИ регулятор
• Краткое имя устройства ATV61
• Линейный ток 159 А для 400 V AC 50/60Hz 3 фазы / 90 кВт
• Макс. коммутируемый ток 5 А при 30 В пост. ток вкл. резистивные нагрузка - L/R = 0 мс (задаваем. релейная логика) 5 А при 250 V пер. ток вкл. резистивные нагрузка - cos phi = 1 (задаваем. релейная логика) 2 А при 250 V пер. ток вкл. индуктивн. нагрузка - cos phi = 0,4 (задаваем. релейная логика) 2 А при 30 В пост. ток вкл. индуктивн. нагрузка - L/R = 7 мс (задаваем. релейная логика)
• Макс. переходной ток 215 А для 60 с, 3 фазы
• Масса продукта 315 кг
• Минимальный коммутируемый ток 3 мА при 24 V пост. ток (задаваем. релейная логика)
• Назначение изделия Синхронные двигатели Асинхронные электродвигатели
• Непрерывный выходной ток 179 А при 2,5 кГц, 400 V AC 50/60Hz 3 фазы
• Номер аналогового входа 2&#xA0;аналоговые входы
• Номер аналогового выхода 1&#xA0;аналоговый выход (-ы)
• Номинальн. частота коммутации 2,5 кГц
• Объём охлаждающего воздуха 400 м³/ч
• Опциональная карта Коммуникационная карта для LonWorks Extended I/O extension card Коммуникационная карта для METASYS N2 Коммуникационная карта для Profibus DP V1 Коммуникационная карта для Ethernet/IP Коммуникационная карта для APOGEE FLN Коммуникационная карта для Modbus TCP Коммуникационная карта для Modbus Plus Коммуникационная карта для Fipio Платы управления системами насосов Коммуникационная карта для Profibus DP Encoder interface cards Коммуникационная карта для Modbus/Uni-Telway Коммуникационная карта для BACnet Коммуникационная карта для Interbus-S Basic I/O extension card Встроенная программируемая плата контроллера Коммуникационная карта для CC-Link Коммуникационная карта для DeviceNet
• Относительная влажность <= 95 %
• Переходная перегрузка по вращающему моменту 135 % номинального крутящего момента двигателя для 2 с 120 % номинального крутящего момента двигателя для 60 с
• Питание Внешнее питание : 24 V пост. ток (19...30 В), 1 А, 30 Вт Внутреннее питание для регулировочного потенциометра : 10 V пост. ток (10...11 В), 0...10 мА Внутреннее питание : 24 V пост. ток (21...27 В), 0...100 мА
• Полная мощность 109 кВ·А для 400 V AC 50/60Hz, 3 фазы 90 кВт
• Пределы напряжения питания 342...457 В
• Пределы частоты сети 47.5...63 Гц
• Предполагаемый линейный isc 100 кА с внешними предохранителями
• Применение изделия Насосное и вентиляционное оборудование
• Программы ускорения и замедления S, U или по выбранный заказчиком Линейн., задается отдельно, от 0,01 до 9000 с
• Протокол порта обмена данными Modbus CANopen
• Профиль управления асинхронным электродвигателем Управление вектором потока без датчика, стандартный Отношение напряжение/частота (2 или 5 точек) Коэффициент энергосбережения
• Профиль управления синхронным двигателем Векторное управление без датчика, стандартный
• Рабочая высота над уровнем моря <= 1000 м без ухудшения номинальных значений 1000...3000 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м
• Рабочая температура 40...50 °C with current derating of 1.8 % per °C 0...40 °C без ухудшения номинальных значений
• Разрешение по частоте 0,1 Гц для дисплейный блок 0,024/50 Гц для аналоговый вход
• Рекомендуемое сечение кабеля двигателя 3 x 95 mm²
• С маркировкой CE
• Семейство продуктов Altivar 61 Plus
• Сертификация ATEX GOST
• Сигнализация ЖК дисплейный блок - operation function, status and configuration - mounted in the front door
• Скорость передачи 9600 bps, 19200 bps для Modbus на лицевой панели 4800 бит/с, 9600 бит/с, 19200 бит/с, 38,4 Кбит/с для Modbus на зажиме 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps для CANopen
• Сопротивление изоляции > 1 мОм при 500 В пост. тока отн. земли в течение 1 минуты
• Способ доступа Ведомый для CANopen
• Стандарты EN/IEC 61800-5-1 EN/IEC 61800-3 EN 55011 класс A группа 2 EN 61800-3 среда 1 категория C3 EN 61800-3 среда 2 категория C3
• Стиль сборки В компактном напольном шкафу
• Температура окружающего воздуха при хранении -25...70 °C
• Тип аналогового выхода Ток, задаваемый программным способом : (AO1) 0...20 мА/4...20 мА - 500 Ом - время выборки: 1.5...2.5 мс - разрешение: 10 бит Напряжение, задаваемое программным способом : (AO1) 0...10 V пост. ток - 470 Ом - время выборки: 1.5...2.5 мс - разрешение: 10 бит
• Тип дискретного входа Программируемый (LI1...LI5) 24 V пост. Тока (<= 30 V) , с уровень 1 ПЛК - 3.5 кОм - время выборки: 1.5...2.5 мс Защищенный вход (PWR) 24 V пост. Тока (<= 30 V) - 1.5 кОм Устанавливаемый переключателем (LI6) 24 V пост. Тока (<= 30 V) , с уровень 1 ПЛК - 1.5 кОм - время выборки: 1.5...2.5 мс
• Тип дискретного выхода Задаваем. релейная логика : (R1A, R1B, R1C) Н.О./Н.З. - 6.5...7.5 ms - 100000 циклы Задаваем. релейная логика : (R2A, R2B) нет - 6.5...7.5 ms - 100000 циклы
• Тип дискретных входов Положительная логика (источник) (PWR) , 0...2 В (состояние 0), 17...30 В (состояние 1) Отрицательная логика («приемник») (LI1...LI6) , 16...30 В (состояние 0), 0...10 В (состояние 1) Положительная логика (источник) (LI1...LI6) , 0...5 В (состояние 0), 11...30 В (состояние 1)
• Тип защиты Отключение питания для двигатель Защита от перегрева для привод От превышения предельной скорости для привод Сверхток между выходной фазой и землей для привод Откл. в цепи управления для привод Повышенное напряжение линии питания для привод Повышенное напряжение питания для привод Перенапряжение на шине пост. тока для привод От исчезновения фазы на входе для привод Отключение питания для привод Исчезновение фазы двигателя для двигатель Исчезновение фазы на входе для привод Тепловая защита для привод Тепловая защита для двигатель Короткое замыкание между фазами двигателя для привод
• Тип изделия или компонента Привод с регулируемой частотой вращения
• Тип кабеля для внешнего подключения Кабель МЭК при 40 °C, медь 70 °C / PVC
• Тип смещения Нет импеданса для Modbus
• Торможение до остановки Подачей пост. тока
• Тормозной момент <= 125 % с тормозным резистором 30 % без тормозного резистора
• Точность момента +/- 15 % в режиме замкнутого контура без обратной связи по сигналу скорости
• Точность скорость +/- 10 % номинального проскальзывания для 0,2 Tn ... Tn изменение крутящего момента без обратной связи по сигналу скорости
• Уровень шума 64 дБ
• Физический интерфейс 2-проводн. RS 485 для Modbus
• Фильтр помех Встроенный
• Формат данных 8 бит, чет/нечет или без проверки на четность для Modbus на зажиме 8 бит, 1 стоповый бит, чет для Modbus на лицевой панели
• Характеристики окружающей среды 3C2 без образования конденсата в соответствии с IEC 60721-3-3 3K3 без образования конденсата в соответствии с IEC 60721-3-3 3S2 без образования конденсата в соответствии с IEC 60721-3-3
• Цвет оболочки Светло-серый RAL 7035
• Частота коммутации 2,5...8 кГц с понижающим коэффициентом 2...8 kHz регулируем.
• Частота сети питания 50...60 Hz (- 5...5 %)
• Число фаз сети 3 фазы
• Электрическая прочность изоляции 3535 В постоянный ток между зажимами заземления и питания 5092 В постоянный ток между зажимами управления и питания
• Электрическое соединение Зажим - 2,5 мм² / AWG 14 (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR) ввод снизу Зажим M12 - 2 x 185 mm² (L1/R, L2/S, L3/T) ввод снизу Зажим M10 - 2 x 150 mm² (U/T1, V/T2, W/T3) ввод снизу
• Электромагнитная совместимость Испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 в соответствии с IEC 61000-4-4 Невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 в соответствии с IEC 61000-4-5 Испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2 Испытание на стойкость к провалам и кратковременным исчезновениям напряжения в соответствии с IEC 61000-4-11 Испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3 Проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с IEC 61000-4-6
