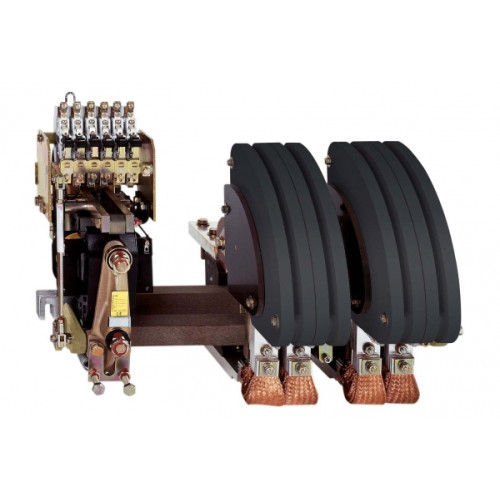

КОНТАКТОР 2Р 2000A, 2НО+2НЗ.380В 50ГЦ

Характеристики

• [ie] номинальный рабочий ток 2000 А 40 °C) переменный ток AC-1 для силовая цепь
• [ith] условный тепловой ток на открытом воздухе 2000 А в
• [ue] номинальное рабочее напряжение силовая цепь:
• [ui] номинальное напряжение изоляции 1000 Всиловая цепь в соответствии с IEC 60158-1 1000 Всиловая цепь в соответствии с IEC 60947-4 1500 Всиловая цепь в соответствии с VDE 0110 группа C
• Время работы 100...150 мс включение 20...40 мс отключение
• Вспомогательные контакты 2 Н.О. + 2 Н.З.
• Гарантия Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
• Защитная крышка с
• Защитное исполнение TC TH
• Код совместимости LC1BP
• Конфигурация главных контактов 2 Н.О.
• Краткое название устройства LC1BP
• Максимальная частота коммутации 120 цикл/ч в
• Механическая износостойкость 1200000 циклы
• Момент затяжки силовая цепь: 35 Н-м - шины
• Мощность, рассеиваемая одним полюсом 520 Вт AC-1 - Ith 2000 А
• Наименование продукта TeSys B
• Напряжение цепи управления 380 V пер. ток 50...400 Hz
• Номинальная включающая способность irms 15000 А в 1000 V переменный ток для силовая цепь в соответствии с IEC 60158-1 15000 А в 1000 V переменный ток для силовая цепь в соответствии с IEC 60947-4
• Номинальная отключающая способность 12000 А в 500 V для силовая цепь в соответствии с IEC 60158-1 12000 А в 500 V для силовая цепь в соответствии с IEC 60947-4 15000 А в 440 V для силовая цепь в соответствии с IEC 60158-1 15000 А в 440 V для силовая цепь в соответствии с IEC 60947-4 5000 А в 1000 V для силовая цепь в соответствии с IEC 60158-1 5000 А в 1000 V для силовая цепь в соответствии с IEC 60947-4 9000 А в 660...690 V для силовая цепь в соответствии с IEC 60158-1 9000 А в 660...690 V для силовая цепь в соответствии с IEC 60947-4
• Номинальная рабочая мощность, в·а 2000 В·А в 110-127 В AC-1 - электрическая устойчивость: 1000000 циклы цепь управления 3500 В·А в 500-500 В AC-1 - электрическая устойчивость: 1000000 циклы цепь управления 4000 В·А в 220-220 В AC-1 - электрическая устойчивость: 1000000 циклы цепь управления 4000 В·А в 380-380 В AC-1 - электрическая устойчивость: 1000000 циклы цепь управления 4000 В·А в 415-440 В AC-1 - электрическая устойчивость: 1000000 циклы цепь управления
• Номинальная рабочая мощность, вт 200 Вт в 500 В AC - электрическая устойчивость: 1000000 циклы цепь управления 230 Вт в 440 В AC - электрическая устойчивость: 1000000 циклы цепь управления 250 Вт в 110 В AC - электрическая устойчивость: 1000000 циклы цепь управления 250 Вт в 220 В AC - электрическая устойчивость: 1000000 циклы цепь управления
• Описание полюсов 2P
• Потребляемая мощность при срабатывании 1000-1000 В·А
• Потребляемая мощность при удержании, в·а 20-20 В·А
• Пределы напряжения цепи управления находится в состоянии работы: 0,85...1,1 Uc отпускание: 0,35...0,5 Uc
• Применение контактора двигатель-обогрев-освещение
• Рабочая высота 3000 м без ухудшения номинальных значений
• Рабочая температура -5-55 °C
• Серия TeSys
• Серия продукта TeSys B
• Сертификаты BV CSA RINA
• Соединения – клеммы силовая цепь: шины 3 - сечение шины: 100 x 5 mm
• Соответствующий номинал предохранителя 1600 А aM в
• Среднее полное сопротивление 0.13 мОм - Ith 2000 А 50 Гц для силовая цепь
• Стандарты IEC 60947-4 IEC 60158-1 BS 5424 NF C 63-110 VDE 0660
• Температура окружающей среды при хранении -60-80 °C
• Тип вспом. контактов тип мгновенный 2 Н.О. + 2 Н.З.
• Тип катушки стандартный
• Тип продукта контактор
• Тип сети пер. ток
