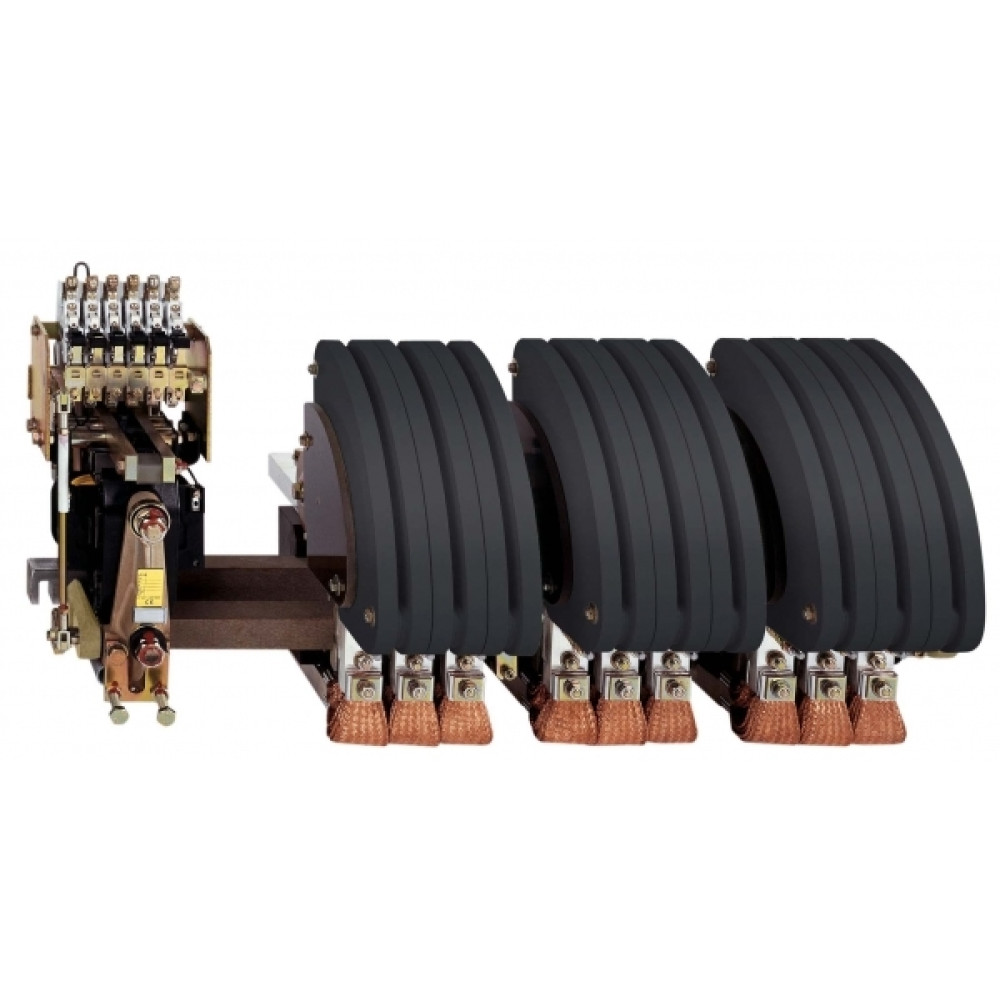

КОНТАКТОР 3P 2НО+2НЗ 1800A 110V 50…400HZ

Характеристики

• [ie] номинальный рабочий ток 2750 А 40 °C) переменный ток AC-1 для силовая цепь 1800 А 55 °C) переменный ток AC-3 для силовая цепь
• [ith] условный тепловой ток на открытом воздухе 2750 А в
• [ue] номинальное рабочее напряжение силовая цепь:
• [ui] номинальное напряжение изоляции 1000 Всиловая цепь в соответствии с IEC 60158-1 1000 Всиловая цепь в соответствии с IEC 60947-4 1500 Всиловая цепь в соответствии с VDE 0110 группа C
• Время работы 100...150 мс включение 50...100 мс отключение
• Вспомогательные контакты 2 Н.О. + 2 Н.З.
• Гарантия Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
• Директива ec rohs Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
• Защитное исполнение TC TH
• Исполнение выключателя стационарный
• Код совместимости LC1BR
• Конфигурация главных контактов 3 Н.О.
• Краткое название устройства LC1BR
• Максимальная частота коммутации 120 цикл/ч в
• Механическая износостойкость 1200000 циклы
• Момент затяжки силовая цепь: 35 Н-м - шины
• Монтажная опора опорная скоба шины перфорированные монтажные рейки
• Мощность, рассеиваемая одним полюсом 360 Вт AC-3 - Ith 2750 А 680 Вт AC-1 - Ith 2750 А
• Наименование продукта TeSys B
• Напряжение цепи управления 110 V пер. ток 50...400 Hz
• Номинальная включающая способность irms 18000 А в 1000 V переменный ток для силовая цепь в соответствии с IEC 60158-1 18000 А в 1000 V переменный ток для силовая цепь в соответствии с IEC 60947-4
• Номинальная отключающая способность 11000 А в 660...690 V для силовая цепь в соответствии с IEC 60158-1 11000 А в 660...690 V для силовая цепь в соответствии с IEC 60947-4 15000 А в 500 V для силовая цепь в соответствии с IEC 60158-1 15000 А в 500 V для силовая цепь в соответствии с IEC 60947-4 18000 А в 440 V для силовая цепь в соответствии с IEC 60158-1 18000 А в 440 V для силовая цепь в соответствии с IEC 60947-4 6000 А в 1000 V для силовая цепь в соответствии с IEC 60158-1 6000 А в 1000 V для силовая цепь в соответствии с IEC 60947-4
• Описание полюсов 3P
• Потребляемая мощность при срабатывании 1300-1300 В·А
• Потребляемая мощность при удержании, в·а 31-31 В·А 50/60 Гц
• Пределы напряжения цепи управления отпускание: 0,4...0,5 Uc в 50...400 Hz находится в состоянии работы: 0,85...1,1 Ucw в 50...400 Hz
• Применение контактора двигатель-обогрев-освещение
• Профиль кругооборота ENVEOLI100405EN
• Рабочая высота 3000 м без ухудшения номинальных значений
• Рабочая температура -5-55 °C
• Серия TeSys
• Серия продукта TeSys B
• Сертификаты CSA BV RINA
• Соединения – клеммы силовая цепь: шины 4 - сечение шины: 100 x 5 mm
• Соответствующий номинал предохранителя 2000 А aM в
• Среднее полное сопротивление 0.09 мОм - Ith 2750 А 50 Гц для силовая цепь
• Стандарты NF C 63-110 BS 5424 IEC 60947-4 VDE 0660 IEC 60158-1
• Статус устойчивого продукта Грин Премиум продукция
• Температура окружающей среды при хранении -60-80 °C
• Тип катушки стандартный
• Тип продукта контактор
• Тип сети пер. ток
• Экологическая отчетнсть ENVPEP060301EN
