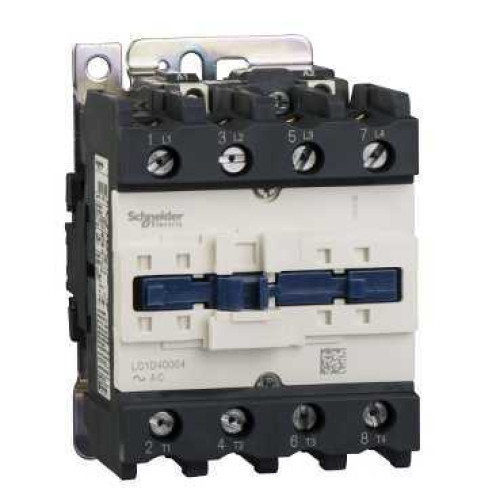

КОНТАКТОР.4Р(4НО),AC160A,48V50ГЦ.

Характеристики

• Weee На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
• [ie] номинальный рабочий ток 60 А 60 °C) переменный ток AC-1 для силовая цепь
• [ith] условный тепловой ток на открытом воздухе 10 А в
• [ue] номинальное рабочее напряжение силовая цепь:
• [ui] номинальное напряжение изоляции цепь управления: 600 В CSA сертифицированный цепь управления: 600 В UL сертифицированный силовая цепь: 600 В CSA сертифицированный силовая цепь: 600 В UL сертифицированный цепь управления: 690 В в соответствии с IEC 60947-1 силовая цепь: 690 В в соответствии с IEC 60947-1
• [up] номинальное импульсное выдерживаемое напряжение 6 кВ в соответствии с IEC 60947
• Безопасный уровень надежности B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
• Виброустойчивость 2 gn 5-300 Гц контактор разомкнут 4 gn 5-300 Гц контактор замкнут
• Время без перекрытия 1.5 мс при снятии напряжения между Н.З. и Н.О. контактами 1.5 мс при подаче напряжения между Н.З. и Н.О. контактами
• Время работы 12...26 мс включение 4...19 мс отключение
• Гарантия 18 months
• Директива ec rohs Соответствует
• Допустимая температура воздуха вокруг устройства -40-70 °C при Uc
• Защитная крышка с
• Защитное исполнение TH (степень загрязнения 3) в соответствии с IEC 60068
• Информация об исключениях по регламенту rohs да
• Код совместимости LC1D
• Конфигурация главных контактов 4 Н.О.
• Краткое название устройства LC1D
• Максимальная частота коммутации 3600 цикл/ч в
• Механическая износостойкость 6000000 циклы
• Минимальное коммутируемое напряжение 17 В для цепь управления
• Минимальный коммутируемый ток 5 мА для цепь управления
• Момент затяжки цепь управления: 1.7 Н-м - клеммный блок с винтовыми зажимами - с помощью отвертки плоск. Ø 6 мм цепь управления: 1.7 Н-м - клеммный блок с винтовыми зажимами - с помощью отвертки Philips No 2 силовая цепь: 5 Н-м - клеммный блок с винтовыми зажимами - с помощью отвертки плоск. Ø 6 мм силовая цепь: 5 Н-м - клеммный блок с винтовыми зажимами - с помощью отвертки плоск. Ø 8 мм
• Монтажная опора монтаж на панель рейка
• Мощность, рассеиваемая одним полюсом 5.4 Вт AC-1
• Напряжение цепи управления 48 V пер. ток 50/60 Hz
• Не содержит ртути да
• Не содержит токсичных тяжелых металлов да
• Номинальная включающая способность irms 140 А переменный ток для цепь управления в соответствии с IEC 60947-5-1 800 А в 440 V для силовая цепь в соответствии с IEC 60947
• Номинальная отключающая способность 800 А в 440 V для силовая цепь в соответствии с IEC 60947
• Описание полюсов 4P
• Потребляемая мощность при срабатывании 140-140 В·А 0.75 20 °C) 160-160 В·А 0.75 20 °C)
• Потребляемая мощность при удержании, в·а 13-13 В·А 60 Hz 0.3 20 °C) 15-15 В·А 50 Гц 0.3 20 °C)
• Пределы напряжения цепи управления отпускание: 0,3...0,6 Uc в 50/60 Hz 60 °C) находится в состоянии работы: 0,8...1,1 Uc в 50 Hz 60 °C) находится в состоянии работы: 0,85...1,1 Uc в 60 Hz 60 °C)
• Применение контактора активная нагрузка
• Профиль кругооборота ENVEOLI1503009EN
• Рабочая высота 3000 м без ухудшения номинальных значений
• Рабочая температура -5-60 °C
• Регламент reach Содержание особо опасных веществ не превышает пороговую величину
• Регламент rohs китая X
• Серия продукта TeSys D
• Сертификаты UL CSA BV GL ГОСТ DNV CCC RINA LROS (Lloyds register of shipping)
• Соединения – клеммы цепь управления: клеммный блок с винтовыми зажимами 1 1-4 мм²жесткий кабель без наконечника цепь управления: клеммный блок с винтовыми зажимами 2 1-2.5 мм²гибкий с кабельным наконечником цепь управления: клеммный блок с винтовыми зажимами 2 1-4 мм²гибкий без наконечника цепь управления: клеммный блок с винтовыми зажимами 2 1-4 мм²жесткий кабель без наконечника силовая цепь: клеммный блок с винтовыми зажимами 1 1-35 мм²жесткий кабель без наконечника силовая цепь: клеммный блок с винтовыми зажимами 2 1-25 мм²жесткий кабель без наконечника силовая цепь: клеммный блок с винтовыми зажимами 2 1-35 мм²жесткий кабель без наконечника
• Соответствующий номинал предохранителя 10 А gG для цепь управления в соответствии с IEC 60947-5-1 80 А gG в
• Сопротивление изоляции > 10 МОм для цепь управления
• Среднее полное сопротивление - Ith 60 А 50 Гц для силовая цепь
• Стандарты UL 508 IEC 60947-4-1 EN 60947-4-1 EN 60947-5-1 CSA C22.2 № 14 IEC 60947-5-1
• Статус устойчивого продукта Грин Премиум продукция
• Температура окружающей среды при хранении -60-80 °C
• Теплоотдача 4-5 Вт в 50/60 Hz для цепь управления
• Технология использования катушек без встроенного симметричного защитного стабилитрона
• Тип вспом. контактов тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1
• Тип катушки стандартный
• Тип продукта контактор
• Тип сети пер. ток
• Экологическая отчетнсть ENVPEP1503009EN
