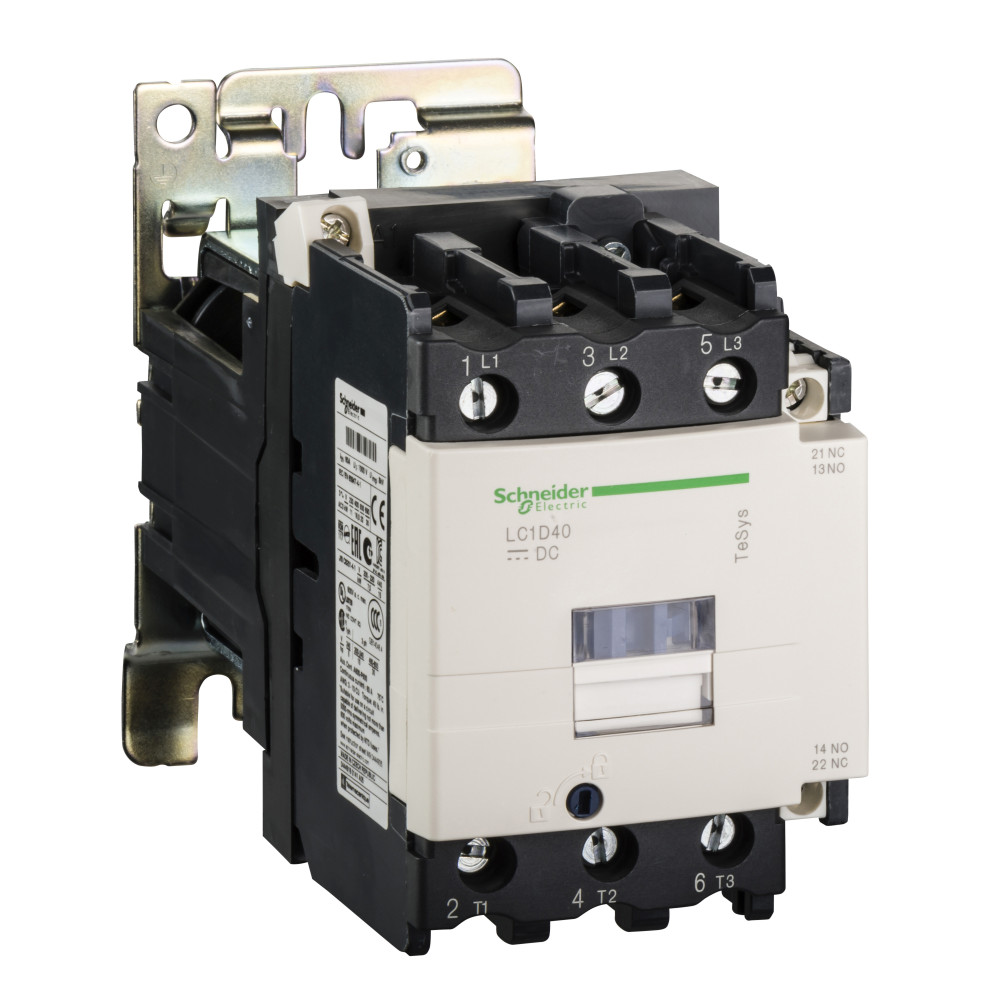

КОНТАКТОР D 3Р, 40 A, НО+НЗ, 48V DС,

Характеристики

• [ie] номинальный рабочий ток 40 А 60 °C) в
• [ith] условный тепловой ток на открытом возду 10 А в
• [ue] номинальное рабочее напряжение Силовая цепь:
• [ui] номинальное напряжение изоляции Цепь управления: 600 В CSA сертифицированный Цепь управления: 600 В UL сертифицированный Силовая цепь: 600 В CSA сертифицированный Силовая цепь: 600 В UL сертифицированный Цепь управления: 690 В в соответствии с IEC 60947-1 Силовая цепь: 690 В в соответствии с IEC 60947-1
• [up] номинальное импульсное выдерживаемое на 8 кВ в соответствии с ГОСТ IEC 60947
• Безопасный уровень надежности B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
• Вес нетто 2.185 кг
• Виброустойчивость 2 gn 5-300 Гц контактор разомкнут 4 gn 5-300 Гц контактор замкнут
• Время без перекрытия 1.5 мс при снятии напряжения между Н.З. и Н.О. контактами 1.5 мс при подаче напряжения между Н.З. и Н.О. контактами
• Время работы 20 мс отключение 50 мс включение
• Вспомогательные контакты 1 Н.О. + 1 Н.З.
• Защитная крышка с
• Код совместимости LC1D
• Конфигурация главных контактов 3 Н.О.
• Краткое название устройства LC1D
• Максимальная частота коммутации 3600 цикл/ч в
• Механическая износостойкость 10000000 циклы
• Минимальное коммутируемое напряжение 17 В для Цепь управления
• Минимальный коммутируемый ток 5 мА для Цепь управления
• Момент затяжки Цепь управления: 1.7 Н·м - клеммный блок с винтовыми зажимами - с помощью отвертки плоск. Ø 6 мм Цепь управления: 1.7 Н·м - клеммный блок с винтовыми зажимами - с помощью отвертки Philips No 2 Силовая цепь: 5 Н·м - Винтовой зажим - с помощью отвертки плоск. Ø 6 - Ø 8 мм Цепь управления: 1.7 Н·м - клеммный блок с винтовыми зажимами - с помощью отвертки pozidriv No 2
• Мощность двигателя, л.с. 3 лс в 115 V Переменный ток 60 Гц для 1 фаза электродвигатели 5 лс в 230/240 V Переменный ток 60 Гц для 1 фаза электродвигатели 10 лс в 200/208 V Переменный ток 60 Гц для 3 фазы электродвигатели 10 лс в 230/240 V Переменный ток 60 Гц для 3 фазы электродвигатели 30 лс в 460/480 V Переменный ток 60 Гц для 3 фазы электродвигатели 30 лс в 575/600 V Переменный ток 60 Гц для 3 фазы электродвигатели
• Мощность, рассеиваемая одним полюсом 5.4 Вт AC-1 2.4 Вт AC-3 2.4 Вт AC-3e
• Напряжение цепи управления 48 В Постоянный ток
• Номинальная включающая способность irms 250 А Постоянный ток для Цепь управления в соответствии с IEC 60947-5-1 800 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
• Номинальная отключающая способность 800 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
• Номинальная рабочая мощность, вт 12 Вт в 48 В DC-13 - электрическая устойчивость: 10000000 циклы Цепь управления 38 Вт в 48 В DC-13 - электрическая устойчивость: 3000000 циклы Цепь управления 76 Вт в 48 В DC-13 - электрическая устойчивость: 1000000 циклы Цепь управления
• Описание полюсов 3P
• Постоянная времени 34 мс
• Потребляемая мощность при удержании, вт 7.4-7.4 Вт в 20 °C
• Пределы напряжения цепи управления 0,1...0,3 Uc -40-70 °C отпускание Постоянный ток 0,75...1,25 Uc -40-60 °C находится в состоянии работы Постоянный ток 1...1.25 Uc 60-70 °C находится в состоянии работы Постоянный ток
• Применение контактора управление электродвигателем активная нагрузка
• Пусковая мощность, вт 19-19 Вт 20 °C)
• Рабочая высота 0...3000 м
• Рабочая температура окружающей среды -40-60 °C 60-70 °C с ухудшением рабочих характеристик
• Серия TeSys D TeSys
• Сертификаты CCC RINA GL ГОСТ BV DNV LROS (Lloyds register of shipping) CSA UL UKCA
• Соединения – клеммы Цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²жесткий Цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²жесткий Цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²гибкий без наконечника Цепь управления: винтовой зажим 1 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником Цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником Силовая цепь: винтовые зажимы 1 кабель (-и) 2.5-25 мм²жесткий Силовая цепь: винтовые зажимы 2 кабель (-и) 2.5-16 мм²жесткий Силовая цепь: винтовые зажимы 1 кабель (-и) 2.5-25 мм²гибкий без наконечника Силовая цепь: винтовые зажимы 2 кабель (-и) 2.5-16 мм²гибкий без наконечника Силовая цепь: винтовые зажимы 1 кабель (-и) 2.5-25 мм²гибкий с кабельным наконечником Силовая цепь: винтовые зажимы 2 кабель (-и) 2.5-10 мм²гибкий с кабельным наконечником
• Соответствующий номинал предохранителя 10 А gG для Цепь управления в соответствии с IEC 60947-5-1 80 А gG в
• Сопротивление изоляции > 10 МОм для Цепь управления
• Стандарты CSA C22.2 № 14 IEC 60947-5-1 EN 60947-5-1 EN 60947-4-1 IEC 60947-4-1 UL 508
• Температура окружающей среды при хранении -60-80 °C
• Технология использования катушек встроенный симметричный защитный стабилитрон
• Тип вспом. контактов тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1
• Тип продукта Контактор
• Тип цепи управления пост. ток стандартный
• Условия эксплуатации в соответствии с IACS E10
