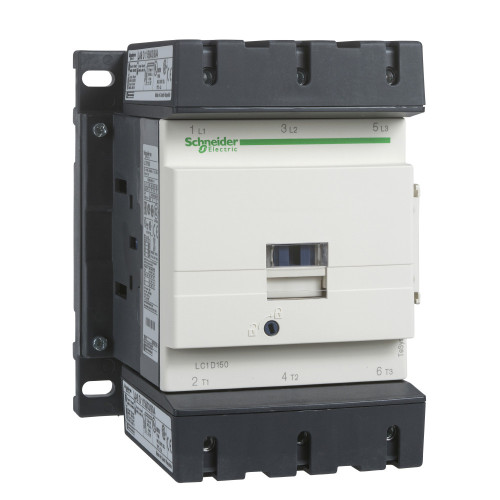

КОНТАКТОР D 3Р,150A, НО+НЗ, 575V 50/60ГЦ

Характеристики

• [icw] номинальный кратковременно допустимый ток 250 А в
• [ie] номинальный рабочий ток 200 А 60 °C) в
• [ith] условный тепловой ток на открытом воздухе 200 А в
• [ue] номинальное рабочее напряжение силовая цепь:
• [ui] номинальное напряжение изоляции силовая цепь: 600 В CSA сертифицированный силовая цепь: 600 В UL сертифицированный силовая цепь: 1000 В в соответствии с IEC 60947-4-1 цепь сигнализации: 690 В в соответствии с IEC 60947-1 цепь сигнализации: 600 В CSA сертифицированный цепь сигнализации: 600 В UL сертифицированный
• [up] номинальное импульсное выдерживаемое напряжение 8 кВ в соответствии с IEC 60947
• Безопасный уровень надежности B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
• Время без перекрытия 1.5 мс при снятии напряжения между НЗ и НО контактом 1.5 мс при подаче напряжения между НЗ и НО контактом
• Время работы 20...35 мс включение 40...75 мс отключение
• Вспомогательные контакты 1 Н.О. + 1 Н.З.
• Гарантия 18 months
• Допустимая температура воздуха вокруг устройства -40-70 °C при Uc
• Защитная крышка с
• Защитное исполнение TH в соответствии с IEC 60068-2-30
• Код совместимости LC1D
• Контактная совместимость M13
• Конфигурация главных контактов 3 Н.О.
• Краткое название устройства LC1D
• Максимальная частота коммутации 1200 цикл/ч в
• Механическая износостойкость 8 млн. циклов
• Механическая стойкость вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц вибрации контактор замкнут: 4 g (ном.), 5...300 Гц удары контактор замкнут: 15 g (ном.) в течение 11 мс удары контактор разомкнут: 6 g (ном.) в течение 11 мс
• Минимальное коммутируемое напряжение 17 В для цепь сигнализации
• Минимальный коммутируемый ток 5 мА для цепь сигнализации
• Момент затяжки цепь управления: 1.2 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки плоск. Ø 6 мм M3,5 цепь управления: 1.2 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки Philips No 2 M3,5 силовая цепь: 12 Н-м - клеммы с кольцевыми наконечниками шестигранный 13 мм M8 силовая цепь: 12 Н-м - шины шестигранный 13 мм M8
• Монтажная опора рейка монтаж на панель
• Мощность двигателя, л.с. 40 лс в 200/208 V переменный ток 50/60 Гц для 3 фазы электродвигатели 50 лс в 230/240 V переменный ток 50/60 Гц для 3 фазы электродвигатели 100 лс в 460/480 V переменный ток 50/60 Гц для 3 фазы электродвигатели 125 лс в 575/600 V переменный ток 50/60 Гц для 3 фазы электродвигатели
• Мощность, рассеиваемая одним полюсом 24 Вт AC-1 13.5 Вт AC-3
• Наименование продукта TeSys D
• Напряжение цепи управления 500 V переменный ток 50/60 Гц
• Номинальная включающая способность irms 140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1 250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1 1660 А в 440 V для силовая цепь в соответствии с IEC 60947
• Номинальная отключающая способность 1400 А в 440 V для силовая цепь в соответствии с IEC 60947
• Описание полюсов 3P
• Потребляемая мощность при срабатывании 280-350 В·А 60 Hz 0.9 20 °C) 280-350 В·А 50 Гц 0.9 20 °C)
• Потребляемая мощность при удержании, в·а 2-18 В·А 60 Hz 0.9 20 °C) 2-18 В·А 50 Гц 0.9 20 °C)
• Пределы напряжения цепи управления отпускание: 0,3...0,5 Uc переменный ток 50/60 Hz 55 °C) находится в состоянии работы: 0,8...1,15 Uc переменный ток 50/60 Hz 55 °C)
• Применение контактора активная нагрузка управление электродвигателем
• Рабочая высота 3000 м без ухудшения номинальных значений
• Рабочая температура -5-60 °C
• Серия TeSys
• Серия продукта TeSys D
• Сертификаты CCC RINA CSA UL DNV GL LROS (Lloyds register of shipping) ГОСТ BV
• Соединения – клеммы цепь управления: клеммы с кольцевыми наконечниками (наружный диаметр: 8 мм) силовая цепь: клеммы с кольцевыми наконечниками (наружный диаметр: 25 мм) силовая цепь: шины 1 кабель (-и) - сечение шины: 5 x 25 мм
• Соответствующий номинал предохранителя 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1 315 А gG в
• Сопротивление изоляции > 10 МОм для цепь сигнализации
• Среднее полное сопротивление 0.6 мОм - Ith 200 А 50 Гц для силовая цепь
• Стандарты CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508
• Температура окружающей среды при хранении -60-80 °C
• Теплоотдача 3-4.5 Вт в 50/60 Гц
• Технология использования катушек встроенный симметричный защитный стабилитрон
• Тип вспом. контактов тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1
• Тип продукта контактор
• Тип цепи управления пер. ток в 50/60 Гц
• Частота цепи сигнализации 25...400 Гц
• Электрическая износостойкость 0.85 млн. циклов 150 А AC-3 при Ue
