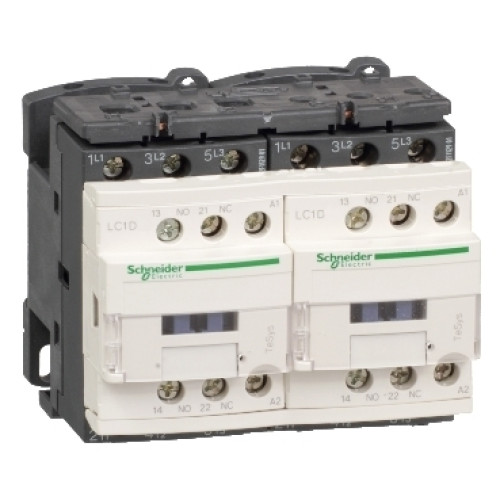

КОНТАКТОР РЕВ.3P,25A,230V50ГЦ.ЭЛЕКТР.Б

Характеристики

• [icw] номинальный кратковременно допустимый ток 50 А в
• [ie] номинальный рабочий ток 25 А 60 °C) в
• [ith] условный тепловой ток на открытом воздухе 10 А в
• [ue] номинальное рабочее напряжение силовая цепь:
• [ui] номинальное напряжение изоляции силовая цепь: 690 В в соответствии с IEC 60947-4-1 силовая цепь: 600 В CSA сертифицированный силовая цепь: 600 В UL сертифицированный цепь сигнализации: 690 В в соответствии с МЭК 60947-1 цепь сигнализации: 600 В CSA сертифицированный цепь сигнализации: 600 В UL сертифицированный
• [up] номинальное импульсное выдерживаемое напряжение 6 кВ в соответствии с МЭК 60947
• Безопасный уровень надежности B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
• Вес нетто 0.787 кг
• Время без перекрытия 1.5 мс при снятии напряжения между НЗ и НО контактом 1.5 мс при подаче напряжения между НЗ и НО контактом
• Время работы 12...22 мс включение 4...19 мс отключение
• Вспомогательные контакты 1 Н.О. + 1 Н.З.
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Защитная крышка с
• Защитное исполнение TH в соответствии с IEC 60068-2-30
• Информация о ремонтопригодности Подлежит замене
• Код совместимости LC2D
• Комплектация изделия предварительно собранный с силовой сборной шиной реверсирования
• Контактная совместимость M2
• Конфигурация главных контактов 3 Н.О.
• Краткое название устройства LC2D
• Максимальная частота коммутации 3600 цикл/ч в
• Механическая износостойкость 15 млн. циклов
• Механическая стойкость вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц вибрации контактор замкнут: 4 g (ном.), 5...300 Гц удары контактор замкнут: 15 g (ном.) в течение 11 мс удары контактор разомкнут: 8 g (ном.) в течение 11 мс
• Минимальное коммутируемое напряжение 17 В для цепь сигнализации
• Минимальный коммутируемый ток 5 мА для цепь сигнализации
• Момент затяжки цепь управления: 1.7 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм цепь управления: 1.7 Н-м - винтовой зажим - с помощью отвертки Philips No 2 силовая цепь: 2.5 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм силовая цепь: 2.5 Н-м - винтовой зажим - с помощью отвертки Philips No 2
• Монтажная опора рейка монтаж на панель
• Мощность двигателя, л.с. 3 лс в 230/240 V Переменный ток 60 Гц для 1 фаза электродвигатели 5 лс в 200/208 V Переменный ток 60 Гц для 3 фазы электродвигатели 2 лс в 115 V Переменный ток 60 Гц для 1 фаза электродвигатели 7.5 лс в 230/240 V Переменный ток 60 Гц для 3 фазы электродвигатели 15 лс в 460/480 V Переменный ток 60 Гц для 3 фазы электродвигатели 20 лс в 575/600 V Переменный ток 60 Гц для 3 фазы электродвигатели
• Мощность, рассеиваемая одним полюсом 1.25 Вт AC-3 3.2 Вт AC-1
• Наименование продукта TeSys D
• Напряжение цепи управления 230 V Переменный ток 50/60 Гц
• Номинальная включающая способность irms 140 А Переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1 250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1 450 А в 440 V для силовая цепь в соответствии с МЭК 60947
• Номинальная отключающая способность 450 А в 440 V для силовая цепь в соответствии с МЭК 60947
• Описание полюсов 3P
• Потребляемая мощность при срабатывании 70-70 В·А 60 Гц 0.75 20 °C) 70-70 В·А 50 Гц 0.75 20 °C)
• Потребляемая мощность при удержании, в·а 7.5-7.5 В·А 60 Гц 0.3 20 °C) 7-7 В·А 50 Гц 0.3 20 °C)
• Пределы напряжения цепи управления 0,3...0,6 Uc -40-70 °C отпускание Переменный ток 50/60 Гц 0,8...1,1 Uc -40-60 °C находится в состоянии работы Переменный ток 50 Гц 0,85...1,1 Uc -40-60 °C находится в состоянии работы Переменный ток 60 Гц 1...1.1 Uc 60-70 °C находится в состоянии работы Переменный ток 50/60 Гц
• Применение контактора управление электродвигателем активная нагрузка
• Рабочая высота 0...3000 м
• Рабочая температура окружающей среды -40-60 °C 60-70 °C с ухудшением рабочих характеристик
• Серия TeSys D TeSys
• Сертификаты DNV CSA CCC UL GL LROS (Lloyds register of shipping) BV RINA ГОСТ
• Соединения – клеммы цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²Гибкий без наконечника цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²Гибкий без наконечника цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²Гибкий с кабельным наконечником цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²Гибкий с кабельным наконечником цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²жесткий кабель цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²жесткий кабель силовая цепь: винтовой зажим 1 кабель (-и) 2.5-10 мм²Гибкий без наконечника силовая цепь: винтовой зажим 2 кабель (-и) 2.5-10 мм²Гибкий без наконечника силовая цепь: винтовой зажим 1 кабель (-и) 1-10 мм²Гибкий с кабельным наконечником силовая цепь: винтовой зажим 2 кабель (-и) 1.5-6 мм²Гибкий с кабельным наконечником силовая цепь: винтовой зажим 1 кабель (-и) 1.5-10 мм²жесткий кабель силовая цепь: винтовой зажим 2 кабель (-и) 2.5-10 мм²жесткий кабель
• Соответствующий номинал предохранителя 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1 63 А gG в
• Сопротивление изоляции > 10 МОм для цепь сигнализации
• Среднее полное сопротивление 2 мОм - Ith 40 А 50 Гц для силовая цепь
• Стандарты CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508
• Температура окружающей среды при хранении -60-80 °C
• Теплоотдача 2-3 Вт в 50/60 Гц
• Технология использования катушек без встроенного модуля защиты от перегрузок
• Тип блокировки электрические и механические
• Тип вспом. контактов тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1
• Тип продукта реверсивный контактор
• Тип цепи управления пер. ток в 50/60 Гц
• Частота цепи сигнализации 25...400 Гц
• Электрическая износостойкость 1.65 млн. циклов 25 А AC-3 при Ue
