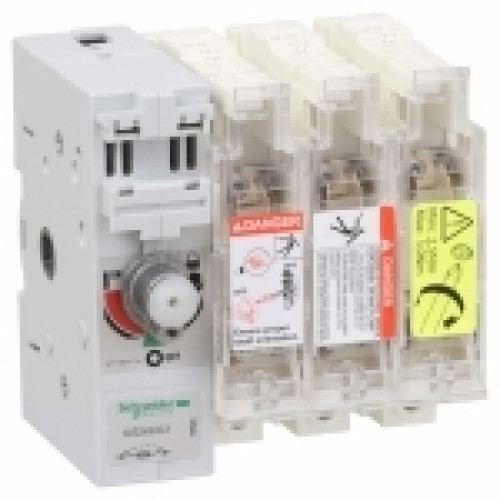

КОРП. ВКЛ-РАЗ-ПРЕДОХ.3P.РАЗМЕР 00.125A
GS2KKG3
Корпусный включатель-разъединитель-предохранитель 3p.размер 00,125А. диапазон: TeSys - наименование изделия: TeSys GS - краткое название устройства: GS2K - тип устройства или его аксессуаров: выключатель-разъединитель-предохранитель - описание защищенных полюсов: 3t - тип контактов: 3 Н.О. - [Icw] номинальный кратковременно допустимый ток: 125 А при 400 V - AC-23A, 125 А при 400 V - AC-23B, 100 А при 440 V 2 последовательно включенных полюса на фазу - DC-23A, 100 А при 440 V 2 последовательно включенных полюса на фазу - DC-23B, 125 А при 500 V - AC-23B, 100 А при 690 V - AC-23A, 100 А при 690 V - AC-23B, 125 А при 500 V - AC-23A - тип предохранителя: DIN - номинальный ток предохранителя: 00 - тип сети: переменный ток, постоянный ток - частота сети: 50/60 Гц. Преимущества: Надежная защита и абсолютная безопасность отключения. Выключатели-разъединители-предохранители TeSys GS предназначены для коммутации, защитного отключения и защиты нагрузок от сверхтока в низковольтных цепях. Они могут устанавливаться, в частности, на вводе щитов управления и использоваться в качестве главных и аварийных выключателей. Благодаря своей компактности аппараты могут устанавливаться внутри небольших оболочек, обеспечивая при этом выполнение функций коммутации и защиты цепей питания различного. оборудования, включая генераторы или пускатели электродвигателей. В соответствии со стандартом МЭК 60947-3 выключатели-разъединители-предохранители с TeSys GS могут комплектоваться:, предохранителями NFC или DIN., предохранителями BS. Также выпускаются аппараты с предохранителями UL, предназначенные для североамериканского рынка и соответствующие требованиям стандартов UL98 и CSA 22,2 Nr.4. Выключатели-разъединители-предохранители TeSys GS предназначены для коммутации, защитного отключения и защиты нагрузок от сверхтока в низковольтных цепях. Они могут устанавливаться, в частности, на вводе щитов управления и использоваться в качестве главных и аварийных выключателей. Благодаря своей компактности аппараты могут устанавливаться внутри небольших оболочек, обеспечивая при этом выполнение функций коммутации и защиты цепей питания различногооборудования, включая генераторы или пускатели электродвигателей. В соответствии со стандартом МЭК 60947-3 выключатели-разъединители-предохранители с TeSys GS могут комплектоваться:, предохранителями NFC или DIN- предохранителями BSТакже выпускаются аппараты с предохранителями UL, предназначенные для североамериканского рынка и соответствующие требованиям стандартов UL98 и CSA 22,2 Nr.4.... применения: Промышленность, инфраструктура, здания и т.д.:, Они обеспечивают размыкание и замыкание под нагрузкой, безопасное отключение и защиту от перегрузок на всех электрических цепях низкого напряжения., Выключатели с плавким предохранителем идеально подходят для защиты и переключения входящих главных цепей к электрическим панелям, включая аварийный останов....
Класс: Выключатель нагрузки (рубильник) под плавкие предохранители (ID: EC001040)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000537 | Ввод кабеля | EV000154 Прочее | |
| EF001389 | Номин. продолжительный ток Iu | 125 | А |
| EF001391 | Количество полюсов | 3 | |
| EF001444 | Условный номин. ток короткого замыкания Iq | 100 | кА |
| EF003118 | Степень защиты (IP), передняя сторона | EV006405 IP20 | |
| EF006692 | Подходит для плавких предохранителей | EV000066 00 (NH00) | |
| EF006697 | Моторный привод встроенный | Да | |
| EF006819 | Тип подключения силовой электрич. цепи | EV000415 Винтовое соединение | |
| EF006959 | Пригоден в качестве устройства аварийной остановки | Да | |
| EF006976 | Тип элемента управления | EV005987 Без элемента управления | |
| EF006981 | Пригоден в качестве главного выключателя | Нет | |
| EF006985 | Пригоден в качестве предохранительного выключателя | Да | |
| EF007027 | Номин. мощность в рабочем режиме при AC-23, 400 В | 63 | кВт |
| EF007050 | Номин. кратковременно выдерживаемый ток Icw | 100 | кА |
| EF007243 | Подходит для напольного монтажа | Да | |
| EF007246 | Подходит для монтажа на передней стенке, 4 отверстия | Да | |
| EF007259 | Подходит для монтажа на шину | Нет | |
| EF007355 | Макс. допустимое раб. напряжение Ue AC | 750 | В |
| EF007384 | С защитой от ошибочных действий | Да | |
| EF007386 | Моторный привод опционально | Да | |
| EF009410 | Положение элемента управления | EV004731 Левое (-ый, -ая) | |
| EF011696 | Оборудован разъемами | Да |
Характеристики
- [icm] номинальная включающая способность (на кз) 100 кА в 400 V с защитой с помощью предохранителей gG
- [ie] номинальный рабочий ток 100 А в 440 V 2 последовательно включенных полюса на фазу DC-23A 100 А в 440 V 2 последовательно включенных полюса на фазу DC-23B 100 А в 690 V AC-23A 100 А в 690 V AC-23B 125 А в 400 V AC-23A 125 А в 400 V AC-23B 125 А в 500 V AC-23A 125 А в 500 V AC-23B
- [ith] условный тепловой ток на открытом воздухе 125 А в
- [ui] номинальное напряжение изоляции 750 В Переменный ток 50/60 Гц
- [up] номинальное импульсное выдерживаемое напряжение 8 кВ
- Вес нетто 1.5 кг
- Включающая способность 1000 A в 400 V AC-23B
- Выдерживаемое короткое замыкание 20 кА
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Код совместимости GS2K
- Краткое название устройства GS2K
- Механическая износостойкость 10000 циклы
- Момент затяжки силовая цепь: 12-12 Н-м
- Монтажная опора монтаж на панель
- Наименование продукта TeSys GS
- Номинальная рабочая мощность, вт 63 кВт в 400 V 90 кВт в 500 V 80 кВт в 690 V
- Описание защищенных полюсов 3t
- Описание полюсов 3P
- Отключающая способность 10000 А в 400 V (AC-23B)
- Рабочая температура окружающей среды -20-70 °C
- Серия TeSys
- Сертификаты CE
- Соединения – клеммы силовая цепь: шины20-20 мм² силовая цепь: клеммы с кольцевыми наконечниками35-95 мм²
- Стандарты МЭК 60947-3
- Температура окружающей среды при хранении -40-80 °C
- Тип контактов 3 НО
- Тип предохранителя DIN
- Тип продукта выключатель-разъединитель-предохранитель
- Тип рукоятки управления внешний левый
- Тип сети Переменный ток постоянный ток
- Электрическая износостойкость 1000 циклы AC-23A 1000 циклы DC-23A 200 циклы AC-23B 200 циклы DC-23B
В наличии на складе: Ожидается поступление
0.00р.
- Ожидается поступление
- Код товара: GS2KKG3
- Артикул: GS2KKG3
