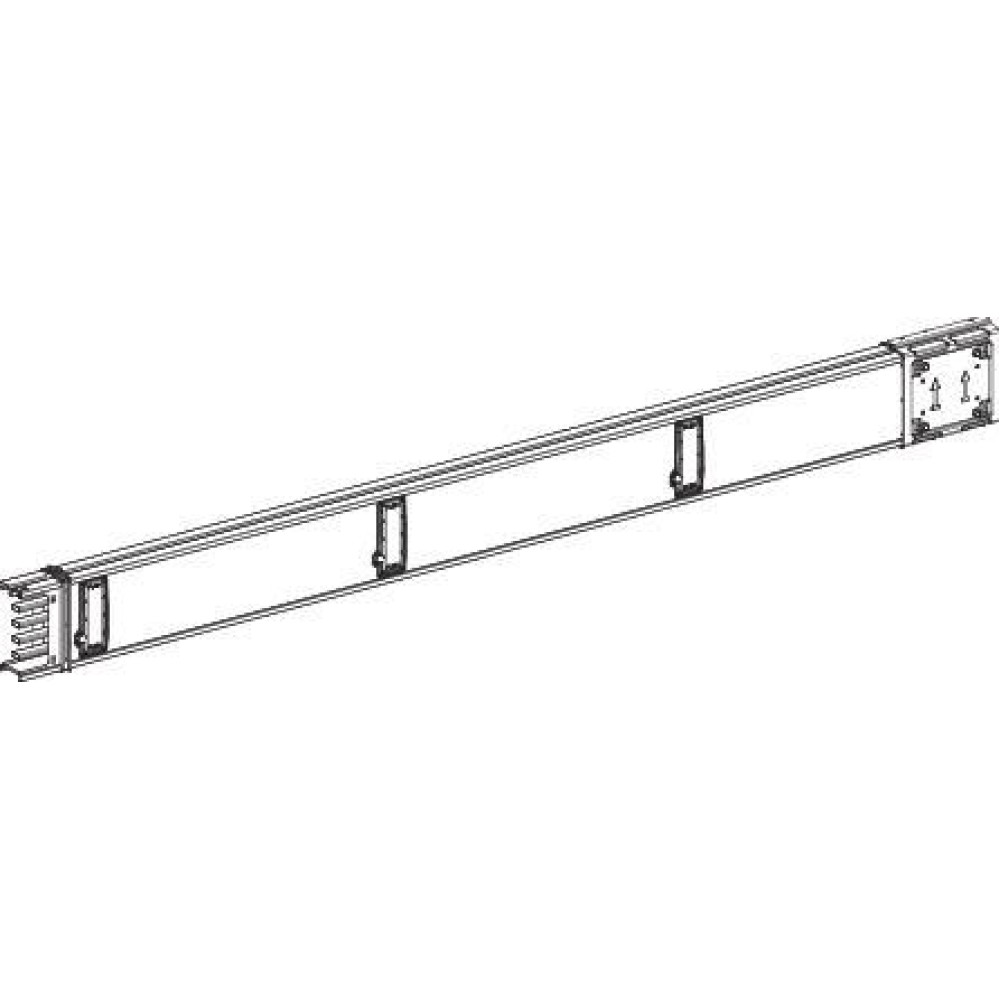

СЕКЦИЯ ПРЯМАЯ 5М 100A

Характеристики

• [icw] кратковременно выдерживаемый ток 2.6 кА
• [ie] номинальный рабочий ток 100 А в 35 °C
• [ipk] допустимый пиковый ток 15.7 кА
• [ue] номинальное рабочее напряжение 230...690 V
• [ui] номинальное напряжение изоляции 690 В
• Вес нетто 19.2 кг
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Излучаемое магнитное поле 0.22 µT
• Интервал между отводными блоками 1000 мм
• Исполнение монтажа Винтами
• Количество отводных розеток 10
• Краткое название устройства KSA
• Линейное сопротивление R20 1.19 mΩ/m 20 °C L 50/60 Гц R1 1.59 mΩ/m 35 °C при Inc L 50/60 Гц X1 0.15 mΩ/m 35 °C при Inc L 50/60 Гц Z1 1.6 mΩ/m 35 °C при Inc L 50/60 Гц 0.42 mΩ/m 20 °C PE 50/60 Гц R0 4.85 mΩ/m 20 °C метод симметричных составляющих L – N 50/60 Гц X0 0.95 mΩ/m 20 °C метод симметричных составляющих L – N 50/60 Гц Z0 4.94 mΩ/m 20 °C метод симметричных составляющих L – N 50/60 Гц R0 2.75 mΩ/m 20 °C метод симметричных составляющих L – PE 50/60 Гц X0 1.11 mΩ/m 20 °C метод симметричных составляющих L – PE 50/60 Гц Z0 2.96 mΩ/m 20 °C метод симметричных составляющих L – PE 50/60 Гц Rb0 2.4 mΩ/m 20 °C при Inc методом полного сопротивления L – L 50/60 Гц Rb0 2.44 mΩ/m 20 °C при Inc методом полного сопротивления L – N 50/60 Гц Rb0 1.87 mΩ/m 20 °C при Inc методом полного сопротивления L – PE 50/60 Гц Rb1 3.19 mΩ/m 35 °C при Inc методом полного сопротивления L – L 50/60 Гц Rb1 3.21 mΩ/m 35 °C при Inc методом полного сопротивления L – N 50/60 Гц Rb1 2.38 mΩ/m 35 °C при Inc методом полного сопротивления L – PE 50/60 Гц Xb 0.31 mΩ/m 35 °C при Inc и 50 Гц методом полного сопротивления L – L 50/60 Гц Xb 0.58 mΩ/m 35 °C при Inc и 50 Гц методом полного сопротивления L – PE 50/60 Гц
• Номинальное импульсное допустимое напряже 8 кВ
• Описание шинопровода horizontal distribution length
• Положение монтажа горизонтальный
• Положение нейтрали вверху
• Полярность шинопровода 3L + N + PE
• Предел теплового напряжения 6.8 kA².s
• Рабочая температура окружающей среды 35-35 °C (Без ухудшения номинальных значений) 55-55 °C (с понижающим коэффициентом)
• Серия Canalis
• Совместимость продукта Canalis KSA busbar trunking 100-250 А
• Стандарты IEC 60439-1 IEC 60439-2
• Степень ударостойкости ik IK08 в соответствии с IEC 62262
• Суммарный коэффициент нелинейных искажений тока на входе 0-15 % 100 А 15-33 % 80 А 33-100 % 63 А
• Тип измерений стандартная длина
• Тип предложения classic
• Тип продукта шинопровод
• Электрическое соединение смазанный скользящий контакт
