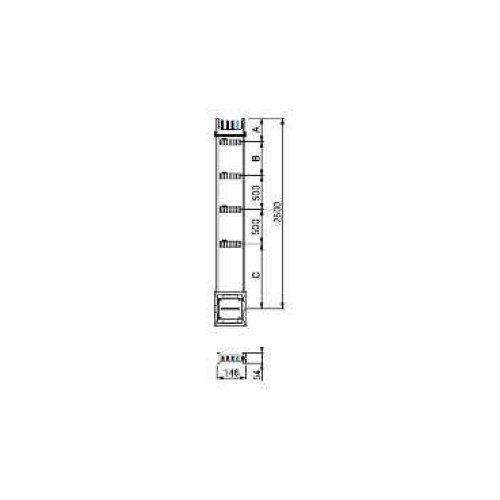

ПРЯМАЯ СЕКЦИЯ ДЛЯ ВЕРТ. РАСПР. 2,5М 250А

Характеристики

• [icw] номинальный кратковременно выдерживаемый ток 10 кА
• [ie] номинальный рабочий ток 250 А в 35 °C
• [ipk] допустимый пиковый ток 28 кА
• [ue] номинальное рабочее напряжение 230...690 V
• [ui] номинальное напряжение изоляции 690 В
• [в] номинальное импульсное допустимое напряжение 8 кВ
• Вес нетто 13.35 кг
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Излучаемое магнитное поле 0.69 µT
• Исполнение монтажа винтами
• Количество отводных розеток 4
• Краткое название устройства KSA
• Линейное сопротивление Xb 0.45 mΩ/m 35 °C при Inc и 50 Гц методом полного сопротивления L – N 50/60 Гц Z1 0.42 mΩ/m 35 °C при Inc L 50/60 Гц X0 0.7 mΩ/m 20 °C метод симметричных составляющих L – PE 50/60 Гц Rb1 0.78 mΩ/m 35 °C при Inc методом полного сопротивления L – L 50/60 Гц Rb1 0.82 mΩ/m 35 °C при Inc методом полного сопротивления L – N 50/60 Гц Rb1 0.91 mΩ/m 35 °C при Inc методом полного сопротивления L – PE 50/60 Гц X1 0.16 mΩ/m 35 °C при Inc L 50/60 Гц 0.35 mΩ/m 20 °C PE 50/60 Гц Z0 1.54 mΩ/m 20 °C метод симметричных составляющих L – N 50/60 Гц Rb0 0.65 mΩ/m 20 °C при Inc методом полного сопротивления L – L 50/60 Гц Rb0 0.78 mΩ/m 20 °C при Inc методом полного сопротивления L – PE 50/60 Гц Xb 0.42 mΩ/m 35 °C при Inc и 50 Гц методом полного сопротивления L – PE 50/60 Гц R20 0.28 mΩ/m 20 °C L 50/60 Гц R1 0.39 mΩ/m 35 °C при Inc L 50/60 Гц R0 1.28 mΩ/m 20 °C метод симметричных составляющих L – N 50/60 Гц X0 0.86 mΩ/m 20 °C метод симметричных составляющих L – N 50/60 Гц R0 1.34 mΩ/m 20 °C метод симметричных составляющих L – PE 50/60 Гц Z0 1.51 mΩ/m 20 °C метод симметричных составляющих L – PE 50/60 Гц Rb0 0.74 mΩ/m 20 °C при Inc методом полного сопротивления L – N 50/60 Гц Xb 0.32 mΩ/m 35 °C при Inc и 50 Гц методом полного сопротивления L – L 50/60 Гц
• Наименование продукта KS
• Область применения повышение среднего распределения электроэнергии
• Описание шинопровода вертикальная магистраль
• Положение монтажа vertical - neutral on right
• Положение нейтрали справа
• Полярность шинопровода 3L + N + PE
• Предел теплового напряжения 100 kA².s
• Серия Canalis Canalis
• Суммарный коэффициент нелинейных искажений тока на входе 15-33 % 200 А 33-100 % 160 А 0-15 % 250 А
• Тип продукта шинопровод
• Электрическое соединение смазанный скользящий контакт
