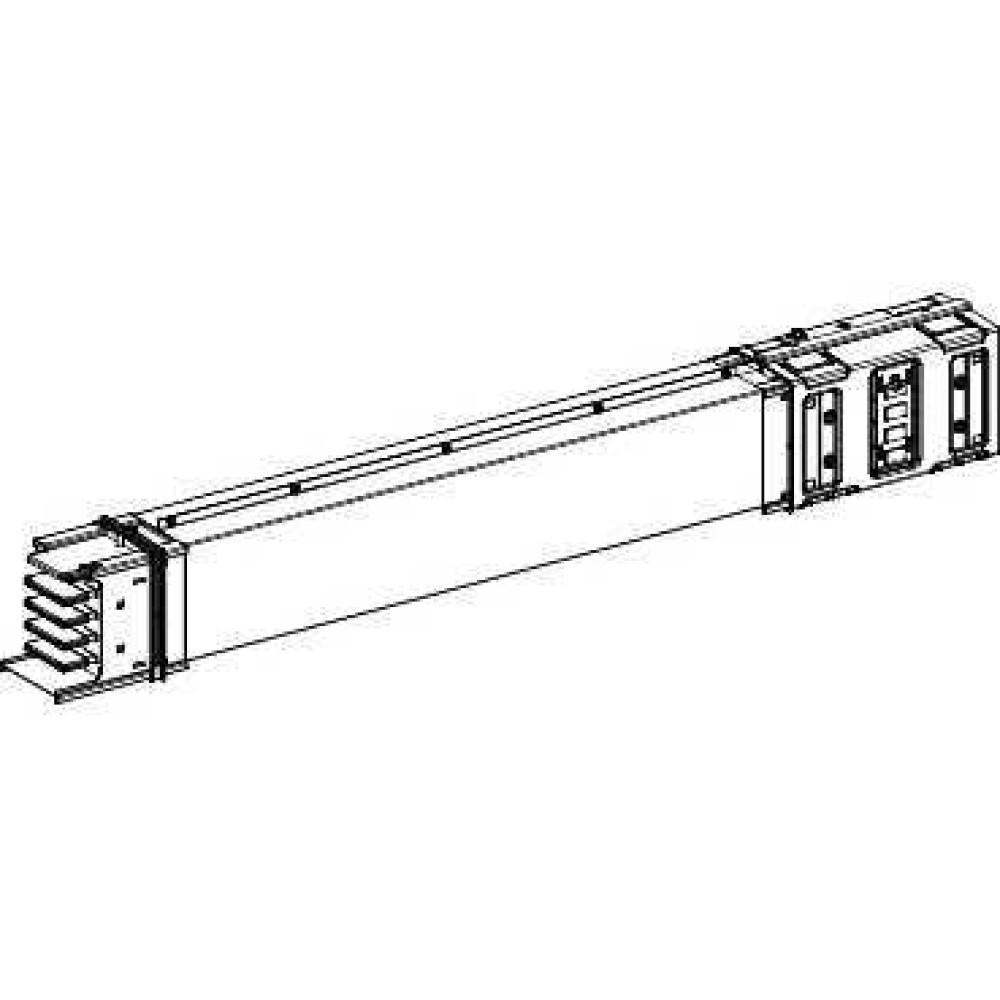

СЕКЦИЯ ПРЯМАЯ 3М 800A

Характеристики

• Weee На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
• [icw] ток термической стойкости 37.4 кА
• [ie] номинальный рабочий ток 800 А в 35 °C
• [ipk] допустимый пиковый ток 78.7 кА
• [ue] номинальное рабочее напряжение 230...690 V
• [uimp] номинальное импульсное допустимое напряжение 8 кВ
• [ui] номинальное напряжение изоляции 690 В
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Директива ec rohs Соответствует
• Излучаемое магнитное поле 1.12 µT
• Информация об исключениях по регламенту rohs да
• Исполнение выключателя винтами
• Краткое название устройства KSA
• Линейное сопротивление R20 0.06 mΩ/m 20 °C L 50/60 Гц R1 0.09 mΩ/m 35 °C при Inc L 50/60 Гц Z1 0.11 mΩ/m 35 °C при Inc L 50/60 Гц R0 0.32 mΩ/m 20 °C метод симметричных составляющих L – N 50/60 Гц X0 0.31 mΩ/m 20 °C метод симметричных составляющих L – N 50/60 Гц Z0 0.45 mΩ/m 20 °C метод симметричных составляющих L – N 50/60 Гц R0 0.35 mΩ/m 20 °C метод симметричных составляющих L – PE 50/60 Гц X0 0.43 mΩ/m 20 °C метод симметричных составляющих L – PE 50/60 Гц Z0 0.56 mΩ/m 20 °C метод симметричных составляющих L – PE 50/60 Гц Rb0 0.18 mΩ/m 20 °C при Inc методом полного сопротивления L – L 50/60 Гц Rb0 0.23 mΩ/m 20 °C при Inc методом полного сопротивления L – N 50/60 Гц Rb0 0.28 mΩ/m 20 °C при Inc методом полного сопротивления L – PE 50/60 Гц Rb1 0.25 mΩ/m 35 °C при Inc методом полного сопротивления L – L 50/60 Гц Rb1 0.32 mΩ/m 35 °C при Inc методом полного сопротивления L – N 50/60 Гц Rb1 0.39 mΩ/m 35 °C при Inc методом полного сопротивления L – PE 50/60 Гц Xb 0.13 mΩ/m 35 °C при Inc и 50 Гц методом полного сопротивления L – L 50/60 Гц Xb 0.18 mΩ/m 35 °C при Inc и 50 Гц методом полного сопротивления L – N 50/60 Гц Xb 0.23 mΩ/m 35 °C при Inc и 50 Гц методом полного сопротивления L – PE 50/60 Гц
• Наименование продукта KS
• Не содержит особо опасных веществ согласно декларации reach да
• Не содержит ртути да
• Не содержит токсичных тяжелых металлов да
• Область применения Распределение средней мощности
• Описание шинопровода транспортная секция
• Положение монтажа горизонт.
• Положение нейтрали вверху
• Полярность шинопровода 3L + N + PE
• Предел теплового напряжения 1758 kA².s
• Профиль кругооборота N/A
• Регламент reach Содержание особо опасных веществ не превышает пороговую величину
• Регламент rohs китая Декларация по умолчанию (продукт вне сферы действия RoHS Китая)
• Серия Canalis
• Серия продукта Canalis
• Стандарты МЭК 61439-6 IEC 60439-2
• Статус устойчивого продукта Грин Премиум продукция
• Суммарный коэффициент нелинейных искажений тока на входе 0-15 % 800 А 15-33 % 630 А 33-100 % 500 А
• Тип продукта шинопровод
• Экологическая отчетнсть ENVPEP061106EN
• Электрическое соединение смазанный скользящий контакт
