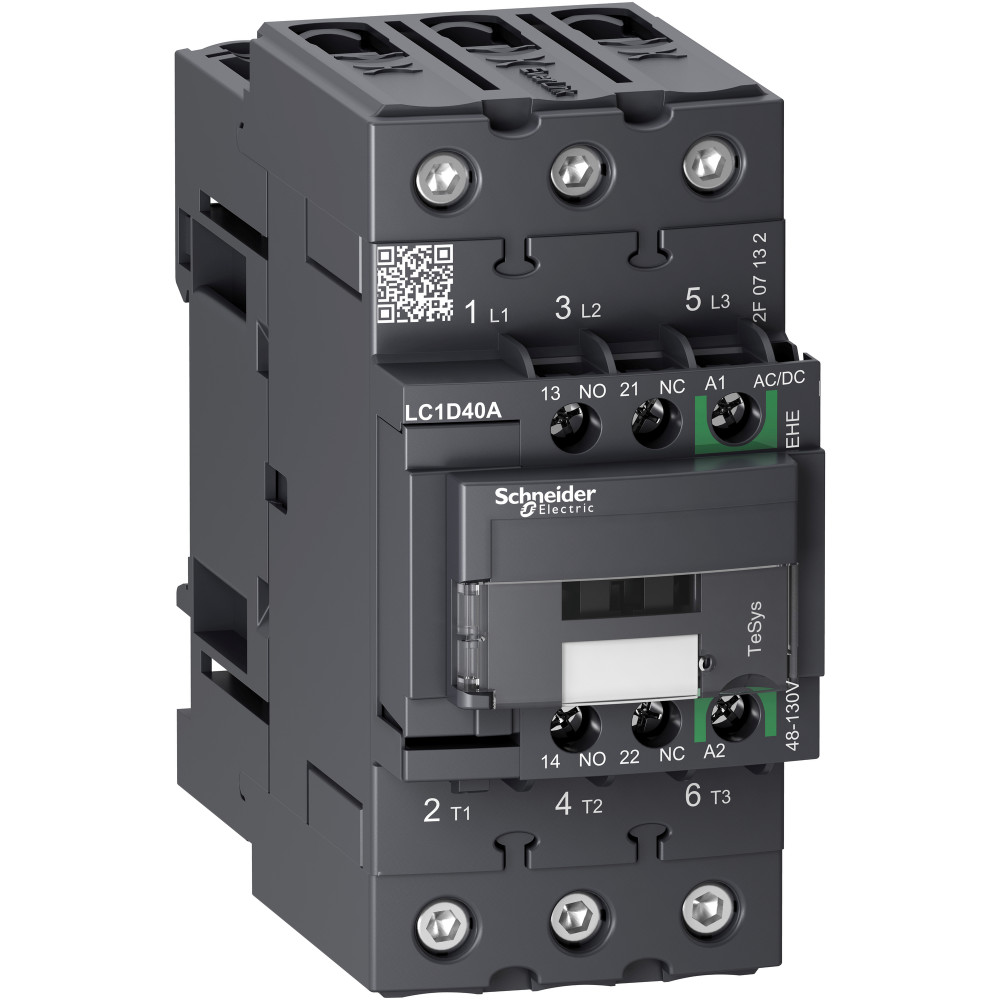

3P КОНТАКТОР EVLK 440В 40A,48-130В AC/DC

Характеристики

• [icw] номинальный кратковременно допустимый ток 72 А в
• [ie] номинальный рабочий ток 60 А 60 °C) в
• [ith] условный тепловой ток на открытом воздухе 60 А в
• [ue] номинальное рабочее напряжение силовая цепь:
• [ui] номинальное напряжение изоляции силовая цепь: 690 В в соответствии с IEC 60947-4-1 цепь сигнализации: 690 В в соответствии с МЭК 60947-1
• [up] номинальное импульсное выдерживаемое напряжение 6 кВ в соответствии с МЭК 60947
• Безопасный уровень надежности B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
• Вес нетто 0.992 кг
• Время без перекрытия 1.5 мс при снятии напряжения между НЗ и НО контактом 1.5 мс при подаче напряжения между НЗ и НО контактом
• Время работы 55...65 ms включение 20...120 ms отключение >= 17221) 20...80 ms отключение >= 18011)
• Вспомогательные контакты 1 Н.О. + 1 Н.З.
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Защитная крышка с
• Защитное исполнение TH в соответствии с IEC 60068-2-30
• Код совместимости LC1D
• Конфигурация главных контактов 3 Н.О.
• Краткое название устройства LC1D
• Максимальная частота коммутации 3600 цикл/ч в
• Механическая износостойкость 6 млн. циклов
• Механическая стойкость вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц вибрации контактор замкнут: 4 g (ном.), 5...300 Гц удары контактор разомкнут: 10 gn в течение 11 мс удары контактор замкнут: 15 g (ном.) в течение 11 мс
• Минимальное коммутируемое напряжение 17 В для цепь сигнализации
• Минимальный коммутируемый ток 5 мА для цепь сигнализации
• Момент затяжки цепь управления: 1.7 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм цепь управления: 1.7 Н-м - винтовой зажим - с помощью отвертки Philips No 2 силовая цепь: 8 Н-м - соединители EverLink с винтами BTR - кабель 25-35 мм² шестигранный 4 мм силовая цепь: 5 Н-м - соединители EverLink с винтами BTR - кабель 1-25 мм² шестигранный 4 мм
• Монтажная опора монтаж на панель рейка
• Мощность двигателя, л.с. 3 лс в 115 V Переменный ток 60 Гц для 1 фаза электродвигатели 5 лс в 230/240 V Переменный ток 60 Гц для 1 фаза электродвигатели 10 лс в 200/208 V Переменный ток 60 Гц для 3 фазы электродвигатели 10 лс в 230/240 V Переменный ток 60 Гц для 3 фазы электродвигатели 30 лс в 460/480 V Переменный ток 60 Гц для 3 фазы электродвигатели 30 лс в 575/600 V Переменный ток 60 Гц для 3 фазы электродвигатели
• Мощность, рассеиваемая одним полюсом 5.4 Вт AC-1 2.4 Вт AC-3
• Наименование продукта TeSys D Green
• Напряжение цепи управления 48...130 V Переменный ток 50/60 Гц 48...130 V постоянный ток
• Номинальная включающая способность irms 800 А в 440 V для силовая цепь в соответствии с МЭК 60947 140 А Переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1 250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1
• Номинальная отключающая способность 800 А в 440 V для силовая цепь в соответствии с МЭК 60947
• Описание полюсов 3P
• Потребляемая мощность при срабатывании 23-23 В·А 50/60 Гц 20 °C)
• Потребляемая мощность при удержании, в·а 1.4-1.4 В·А 20 °C) 50/60 Гц
• Потребляемая мощность при удержании, вт 0.9-0.9 Вт в 20 °C
• Применение контактора управление электродвигателем активная нагрузка
• Пусковая мощность, вт 19-19 Вт в 20 °C
• Рабочая высота 0...3000 м
• Рабочая температура окружающей среды -40-60 °C 60-70 °C с ухудшением рабочих характеристик
• Серия TeSys D TeSys
• Сертификация CCC CSA EAC UL KC DNV-GL LROS (Lloyds register of shipping)
• Соединения – клеммы цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²Гибкий без наконечника цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²Гибкий без наконечника цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²Гибкий с кабельным наконечником цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²Гибкий с кабельным наконечником цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²жесткий кабель цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²жесткий кабель силовая цепь: соединители EverLink с винтами BTR 1 кабель (-и) 1-35 мм²Гибкий без наконечника силовая цепь: соединители EverLink с винтами BTR 1 кабель (-и) 1-35 мм²Гибкий с кабельным наконечником силовая цепь: соединители EverLink с винтами BTR 1 кабель (-и) 1-35 мм²жесткий кабель силовая цепь: соединители EverLink с винтами BTR 2 кабель (-и) 1-25 мм²Гибкий без наконечника силовая цепь: соединители EverLink с винтами BTR 2 кабель (-и) 1-25 мм²Гибкий с кабельным наконечником силовая цепь: соединители EverLink с винтами BTR 2 кабель (-и) 1-25 мм²жесткий кабель
• Соответствующий номинал предохранителя 80 А gG в
• Сопротивление изоляции > 10 МОм для цепь сигнализации
• Среднее полное сопротивление 1.5 мОм - Ith 60 А 50 Гц для силовая цепь
• Стандарты EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 CSA C22.2 No 60947-4-1
• Температура окружающей среды при хранении -60-80 °C
• Теплоотдача 0.9-0.9 Вт в 50/60 Гц
• Технология использования катушек встроенное двунаправленное ограничение пиков
• Тип вспом. контактов тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1
• Тип катушки AC/DC electronic
• Тип продукта контактор
• Тип цепи управления пер./пост. тока в 50/60 Гц AC/DC electronic
• Частота цепи сигнализации 25...400 Гц
• Электрическая износостойкость 2 млн. циклов 35 А AC-3 при Ue
