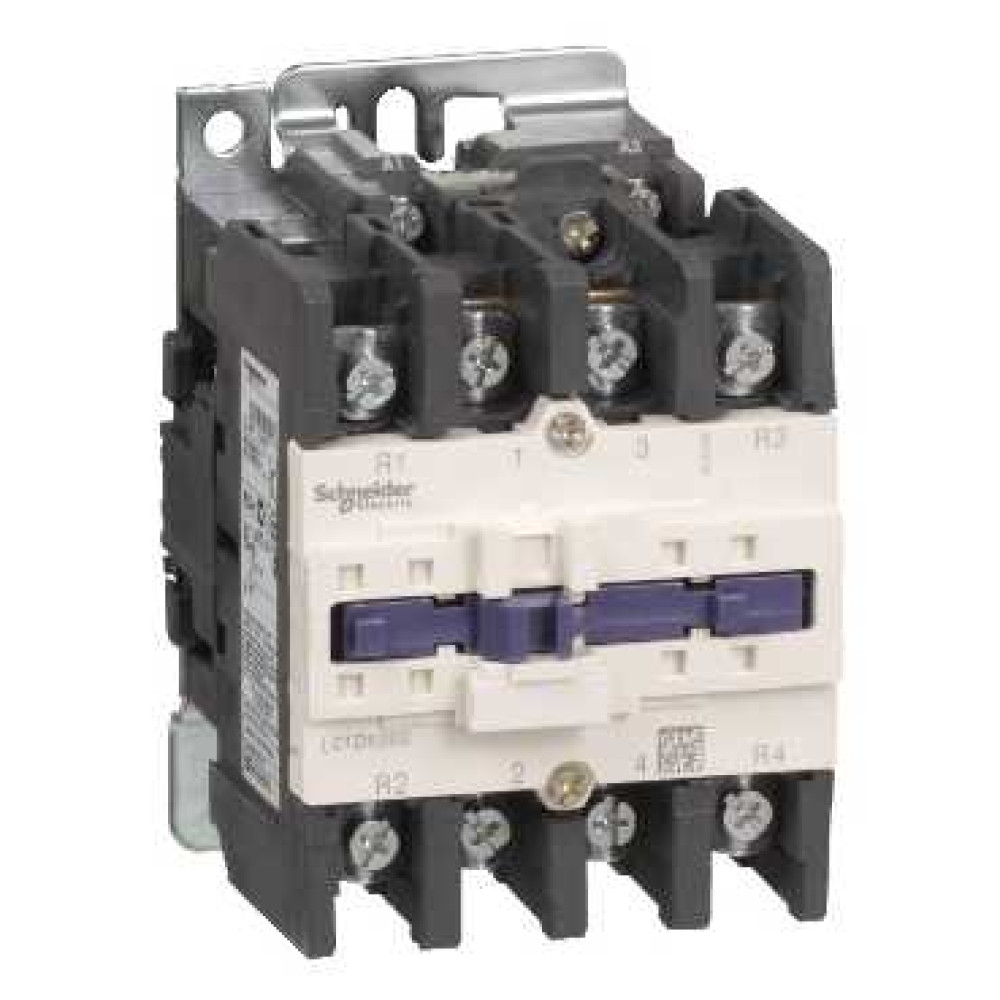

КОНТАКТОР.4Р(4НО),AC1125A,230V50ГЦ.

Характеристики

• Weee На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
• [icw] номинальный кратковременно допустимый ток 640 А в
• [ie] номинальный рабочий ток 125 А 60 °C) в
• [ith] условный тепловой ток на открытом воздухе 125 А в
• [ue] номинальное рабочее напряжение силовая цепь:
• [ui] номинальное напряжение изоляции силовая цепь: 600 В CSA сертифицированный силовая цепь: 600 В UL сертифицированный силовая цепь: 1000 В в соответствии с IEC 60947-4-1
• [up] номинальное импульсное выдерживаемое напряжение 8 кВ в соответствии с IEC 60947
• Безопасный уровень надежности B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
• Время работы 20...35 мс включение 6...20 мс отключение
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Директива ec rohs Соответствует
• Допустимая температура воздуха вокруг устройства -40-70 °C при Uc
• Защитная крышка без
• Защитное исполнение TH в соответствии с IEC 60068-2-30
• Информация об исключениях по регламенту rohs да
• Код совместимости LC1D
• Контактная совместимость M1
• Конфигурация главных контактов 4 Н.О.
• Краткое название устройства LC1D
• Максимальная частота коммутации 3600 цикл/ч в
• Механическая износостойкость 4 млн. циклов
• Механическая стойкость вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц удары контактор разомкнут: 8 g (ном.) в течение 11 мс вибрации контактор замкнут: 3 g (ном.), 5...300 Гц удары контактор замкнут: 10 gn в течение 11 мс
• Момент затяжки цепь управления: 1.2 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм цепь управления: 1.2 Н-м - винтовой зажим - с помощью отвертки Philips No 2 силовая цепь: 9 Н-м - разъем - с помощью отвертки плоск. Ø 6 - Ø 8 мм силовая цепь: 9 Н-м - разъем шестигранный 4 мм
• Монтажная опора рейка монтаж на панель
• Мощность, рассеиваемая одним полюсом 12.5 Вт AC-1
• Наименование продукта TeSys D
• Напряжение цепи управления 230 V переменный ток 50/60 Гц
• Не содержит ртути да
• Не содержит токсичных тяжелых металлов да
• Номинальная включающая способность irms 1100 А в 440 V для силовая цепь в соответствии с IEC 60947
• Номинальная отключающая способность 1100 А в 440 V для силовая цепь в соответствии с IEC 60947
• Описание полюсов 4P
• Потребляемая мощность при срабатывании 245-245 В·А 60 Hz 0.75 20 °C) 245-245 В·А 50 Гц 0.75 20 °C)
• Потребляемая мощность при удержании, в·а 26-26 В·А 60 Hz 0.3 20 °C) 26-26 В·А 50 Гц 0.3 20 °C)
• Пределы напряжения цепи управления находится в состоянии работы: 0,85...1,1 Uc переменный ток 60 Hz 55 °C) отпускание: 0,3...0,6 Uc переменный ток 50/60 Hz 55 °C) находится в состоянии работы: 0,8...1,1 Uc переменный ток 50 Hz 55 °C)
• Применение контактора активная нагрузка
• Профиль кругооборота N/A
• Рабочая высота 3000 м без ухудшения номинальных значений
• Рабочая температура -5-60 °C
• Регламент reach Содержание особо опасных веществ не превышает пороговую величину
• Регламент rohs китая X
• Серия TeSys
• Серия продукта TeSys D
• Сертификаты ГОСТ LROS (Lloyds register of shipping) DNV UL CSA RINA GL CCC BV
• Соединения – клеммы цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником цепь управления: винтовой зажим 1 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²гибкий без наконечника цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²жесткий кабель без наконечника цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²жесткий кабель без наконечника силовая цепь: разъем 1 кабель (-и) 4-50 мм²гибкий без наконечника силовая цепь: разъем 2 кабель (-и) 4-25 мм²гибкий без наконечника силовая цепь: разъем 1 кабель (-и) 4-50 мм²гибкий с кабельным наконечником силовая цепь: разъем 2 кабель (-и) 4-16 мм²гибкий с кабельным наконечником силовая цепь: разъем 1 кабель (-и) 4-50 мм²жесткий кабель без наконечника силовая цепь: разъем 2 кабель (-и) 4-25 мм²жесткий кабель без наконечника
• Соответствующий номинал предохранителя 200 А gG в
• Среднее полное сопротивление 0.8 мОм - Ith 125 А 50 Гц для силовая цепь
• Стандарты CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508
• Статус устойчивого продукта Грин Премиум продукция
• Температура окружающей среды при хранении -60-80 °C
• Теплоотдача 6-10 Вт в 50/60 Гц
• Технология использования катушек без встроенного модуля защиты от перегрузок
• Тип продукта контактор
• Тип цепи управления пер. ток в 50/60 Гц
• Экологическая отчетнсть ENVPEP110205EN
• Электрическая износостойкость 0.8 млн. циклов 125 А AC-1 при Ue
