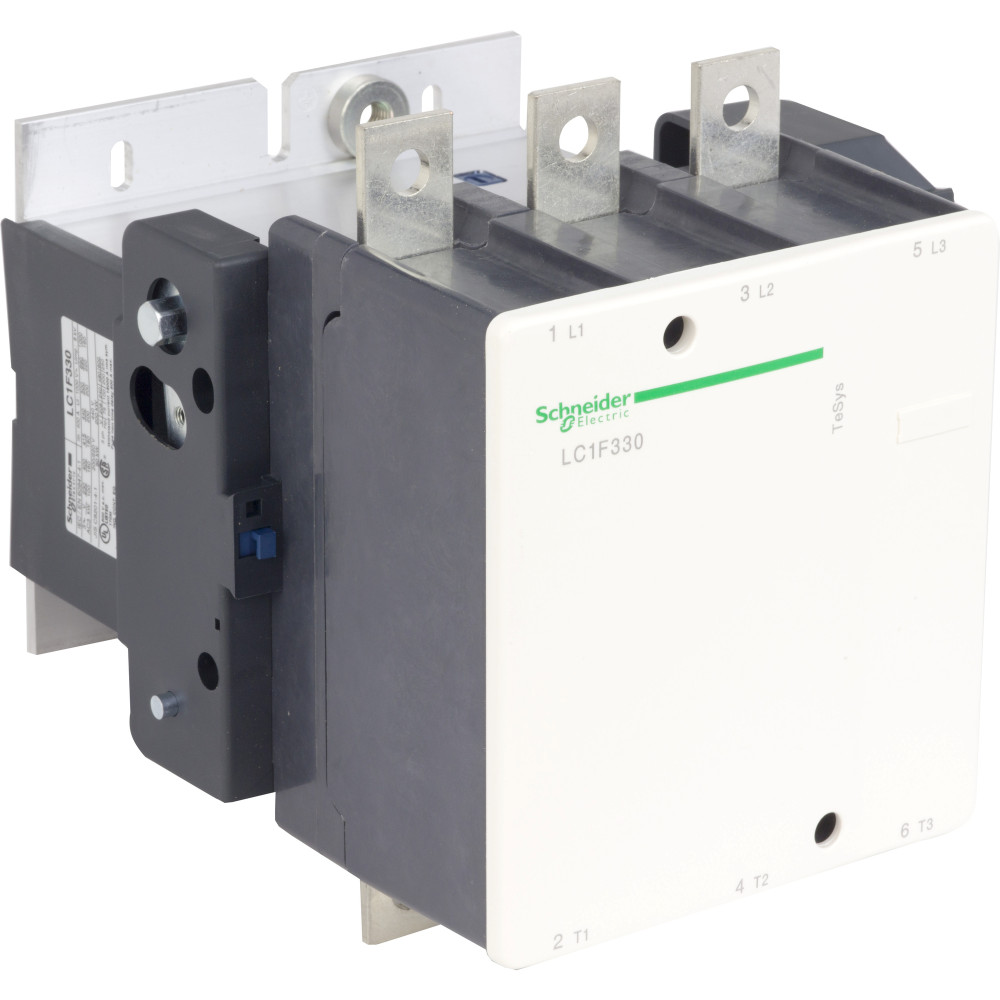

КОНТАКТОР F 3P,330 А,БЕЗ КАТУШКИ,

Характеристики

• [icw] номинальный кратковременно допустимый ток 2650 А в
• [ie] номинальный рабочий ток 400 А 40 °C) в
• [ith] условный тепловой ток на открытом возду 400 А в
• [ui] номинальное напряжение изоляции 1000 В в соответствии с IEC 60947-4-1 1500 В в соответствии с VDE 0110 группа C
• [up] номинальное импульсное выдерживаемое на 8 кВ
• Вес нетто 9.5 кг
• Время работы 40...65 мс включение для with LX1/LX9 coil 100...170 мс отключение для with LX1/LX9 coil 40...50 мс включение для with LX4 coil 40...65 мс отключение для with LX4 coil 40...80 мс включение для with LXE coil 6...54 ms отключение для with LXE coil
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Допустимая температура воздуха вокруг устройства -40-70 °C
• Защитное исполнение TH
• Информация о ремонтопригодности Подлежит замене
• Код совместимости LC1F
• Конфигурация главных контактов 3 Н.О.
• Краткое название устройства LC1F
• Максимальный ток питания 2400 цикл/ч в
• Механическая износостойкость 10 млн. циклов
• Механическая стойкость вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц вибрации контактор замкнут: 5 g (ном.), 5...300 Гц удары контактор разомкнут: 6 Гн для 1/2 синусоиды (11 мс) удары контактор замкнут: 15 Гн для 1/2 синусоиды (11 мс)
• Момент затяжки Силовая цепь: 35 Н·м Цепь управления: 1.2 Н·м Цепь управления: 0.6 Н·м
• Мощность, рассеиваемая одним полюсом 44 Вт AC-1 31 Вт AC-3
• Наименование продукта TeSys F
• Напряжение цепи управления 24...1000 V пер. ток 40...400 Hz with LX1/LX9 coil 24...460 V пост. ток with LX4 coil 100...250 V пер. ток 50/60 Гц with LXE coil 100...380 V пост. ток with LXE coil
• Номинальная включающая способность irms 3300 А Переменный ток в соответствии с IEC 60947-4-1
• Номинальная отключающая способность 2640 А в соответствии с IEC 60947-4-1
• Описание полюсов 3P
• Потребляемая мощность при срабатывании 600-700 В·А, 40...400 Hz cos phi 0.9 (at 20 °C)with LX1/LX9 coil 655-803 В·А (at 20 °C)with LX4 coil 300-350 В·А, 50/60 Гц cos phi 0.5 (at 20 °C)with LXE coil 300-310 В·А (at 20 °C)with LXE coil
• Потребляемая мощность при удержании, в·а 8-10 В·А 3.68-4.53 В·А 4.5-7.0 В·А 2.5-4.0 В·А
• Пределы напряжения цепи управления находится в состоянии работы: 0,85...1,1 Uc Переменный ток 40...400 Hz отпускание: 0,35...0,55 Uc Переменный ток 40...400 Hz находится в состоянии работы: 0,85...1,1 Uc Постоянный ток (DC) отпускание: 0,15...0,2 Uc Постоянный ток (DC) находится в состоянии работы: 85...275 V Переменный ток 50/60 Гц отпускание: 0...60 V Переменный ток 50/60 Гц находится в состоянии работы: 85...418 V Постоянный ток (DC) отпускание: 0...45 V Постоянный ток (DC)
• Применение контактора управление электродвигателем активная нагрузка
• Рабочая высота 3000 м без ухудшения номинальных значений
• Рабочая температура окружающей среды -5-55 °C
• Серия TeSys F TeSys
• Сертификаты ABS CSA UL RMRoS DNV CB BV LROS (Lloyds register of shipping) RINA UKCA
• Соединения – клеммы Силовая цепь: клеммы с кольцевыми наконечниками 1 кабель (-и) 240-240 мм² Силовая цепь: шина 2 кабель (-и) - сечение шины: 30 x 5 мм Цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²гибкий с кабельным наконечником Цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий с кабельным наконечником Цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²жесткий кабель без наконечника Цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм² Цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм² Цепь управления: винтовой зажим 1.0 кабель (-и) 0.2-2.5 мм²гибкий без наконечника Цепь управления: винтовой зажим 1.0 кабель (-и) 0.25-2.5 мм²гибкий с кабельным наконечником Цепь управления: винтовой зажим 1.0 кабель (-и) 0.2-2.5 мм²жесткий кабель без наконечника
• Соответствующий номинал предохранителя 400 А aM в
• Среднее полное сопротивление 0.28 мОм - Ith 400 А 50 Гц
• Стандарты IEC 60947-4-1 JIS C8201-4-1 EN 60947-1 IEC 60947-1 EN 60947-4-1
• Температура окружающей среды при хранении -60-80 °C
• Теплоотдача 8-8 Вт 2.2-5.5 Вт
• Тип продукта Контактор
