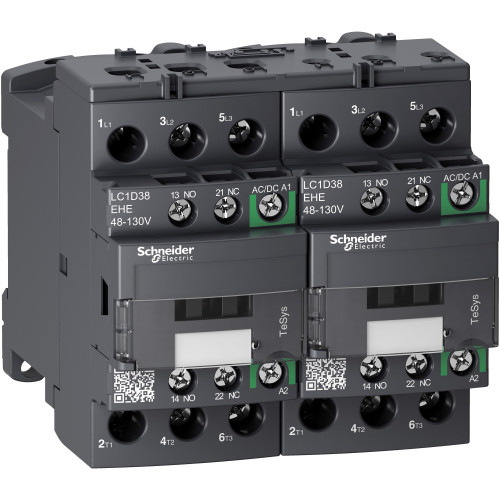

КОНТ.РЕВЕРС.D 3P 440В 38A, 48-130В AC/DC

Характеристики

• [icw] номинальный кратковременно допустимый ток 100 А - 1 с для цепь сигнализации 120 А - 500 мс для цепь сигнализации 140 А - 100 мс для цепь сигнализации 430 А в
• [ie] номинальный рабочий ток 50 А 60 °C) в
• [ith] условный тепловой ток на открытом возду 10 А в
• [ue] номинальное рабочее напряжение Силовая цепь:
• [ui] номинальное напряжение изоляции Силовая цепь: 690 В в соответствии с IEC 60947-4-1 цепь сигнализации: 690 В в соответствии с IEC 60947-1
• [up] номинальное импульсное выдерживаемое на 6 кВ в соответствии с ГОСТ IEC 60947
• Безопасный уровень надежности B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
• Вес нетто 0.933 кг
• Время без перекрытия 1.5 мс при снятии напряжения между НЗ и НО контактом 1.5 мс при подаче напряжения между НЗ и НО контактом
• Время работы 45...55 ms включение 20...90 ms отключение
• Вспомогательные контакты 1 Н.О. + 1 Н.З.
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Защитная крышка с
• Защитное исполнение TH в соответствии с МЭК 60068-2-30
• Код совместимости LC2D
• Комплектация изделия предварительно собранный с силовой сборной шиной реверсирования
• Конфигурация главных контактов 3 Н.О.
• Краткое название устройства LC2D
• Максимальная частота коммутации 3600 цикл/ч в
• Механическая износостойкость 15 млн. циклов
• Механическая стойкость вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц вибрации контактор замкнут: 4 g (ном.), 5...300 Гц удары контактор замкнут: 15 ГН в течении 11 мс удары контактор разомкнут: 8 g (ном.) в течение 11 мс
• Минимальное коммутируемое напряжение 17 В для цепь сигнализации
• Минимальный коммутируемый ток 5 мА для цепь сигнализации
• Момент затяжки Цепь управления: 1.7 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм Цепь управления: 1.7 Н·м - винтовой зажим - с помощью отвертки Philips No 2 Силовая цепь: 2.5 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм Силовая цепь: 2.5 Н·м - винтовой зажим - с помощью отвертки Philips No 2 Цепь управления: 1.7 Н·м - винтовой зажим - с помощью отвертки pozidriv No 2 Силовая цепь: 2.5 Н·м - винтовой зажим - с помощью отвертки pozidriv No 2
• Мощность двигателя, л.с. 2 лс в 115 V Переменный ток 60 Гц для 1 фаза электродвигатели 5 лс в 230/240 V Переменный ток 60 Гц для 1 фаза электродвигатели 10 лс в 200/208 V Переменный ток 60 Гц для 3 фазы электродвигатели 10 лс в 230/240 V Переменный ток 60 Гц для 3 фазы электродвигатели 20 лс в 460/480 V Переменный ток 60 Гц для 3 фазы электродвигатели 25 лс в 575/600 V Переменный ток 60 Гц для 3 фазы электродвигатели
• Мощность, рассеиваемая одним полюсом 5 Вт AC-1 3 Вт AC-3
• Наименование продукта TeSys D Green TeSys Deca
• Напряжение цепи управления 48...130 V Переменный ток 50/60 Гц 48...130 V Постоянный ток (DC)
• Номинальная включающая способность irms 140 А Переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1 250 А Постоянный ток (DC) для цепь сигнализации в соответствии с IEC 60947-5-1 550 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
• Номинальная отключающая способность 550 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
• Описание полюсов 3P
• Потребляемая мощность при срабатывании 25-25 В·А 50/60 Гц 20 °C)
• Потребляемая мощность при удержании, в·а 1.3-1.3 В·А 20 °C) 50/60 Гц
• Потребляемая мощность при удержании, вт 0.8-0.8 Вт в 20 °C
• Применение контактора активная нагрузка управление электродвигателем
• Пусковая мощность, вт 24-24 Вт в 20 °C
• Рабочая высота 0...3000 м
• Рабочая температура окружающей среды -40-60 °C 60-70 °C с ухудшением рабочих характеристик
• Серия TeSys D TeSys Deca TeSys TeSys Deca
• Сертификация CCC CSA EAC UL KC DNV-GL LROS (Lloyds register of shipping) UKCA
• Соединения – клеммы Цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²гибкий без наконечника Цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий с кабельным наконечником Цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником Цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²жесткий кабель Цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²жесткий кабель Силовая цепь: винтовой зажим 1 кабель (-и) 2.5-10 мм²гибкий без наконечника Силовая цепь: винтовой зажим 2 кабель (-и) 2.5-10 мм²гибкий без наконечника Силовая цепь: винтовой зажим 1 кабель (-и) 1-10 мм²гибкий с кабельным наконечником Силовая цепь: винтовой зажим 2 кабель (-и) 1.5-6 мм²гибкий с кабельным наконечником Силовая цепь: винтовой зажим 1 кабель (-и) 1.5-10 мм²жесткий кабель Силовая цепь: винтовой зажим 2 кабель (-и) 2.5-10 мм²жесткий кабель
• Соответствующий номинал предохранителя 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1 63 А gG в
• Сопротивление изоляции > 10 МОм для цепь сигнализации
• Среднее полное сопротивление 2 мОм - Ith 50 А 50 Гц для Силовая цепь
• Стандарты EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 IEC 60335-1
• Температура окружающей среды при хранении -60-80 °C
• Теплоотдача 0.8-0.8 Вт в 50/60 Гц
• Технология использования катушек встроенное двунаправленное ограничение пиков
• Тип блокировки механический
• Тип вспом. контактов тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1
• Тип продукта реверсивный контактор
• Тип цепи управления пер. ток в 50/60 Гц AC/DC electronic пост. ток AC/DC electronic
• Условия эксплуатации в соответствии с IACS E10 в соответствии с IEC 60947-1 Annex Q category D
• Частота цепи сигнализации 25...400 Гц
• Электрическая износостойкость 1.8 млн. циклов 35 А AC-3 при Ue
