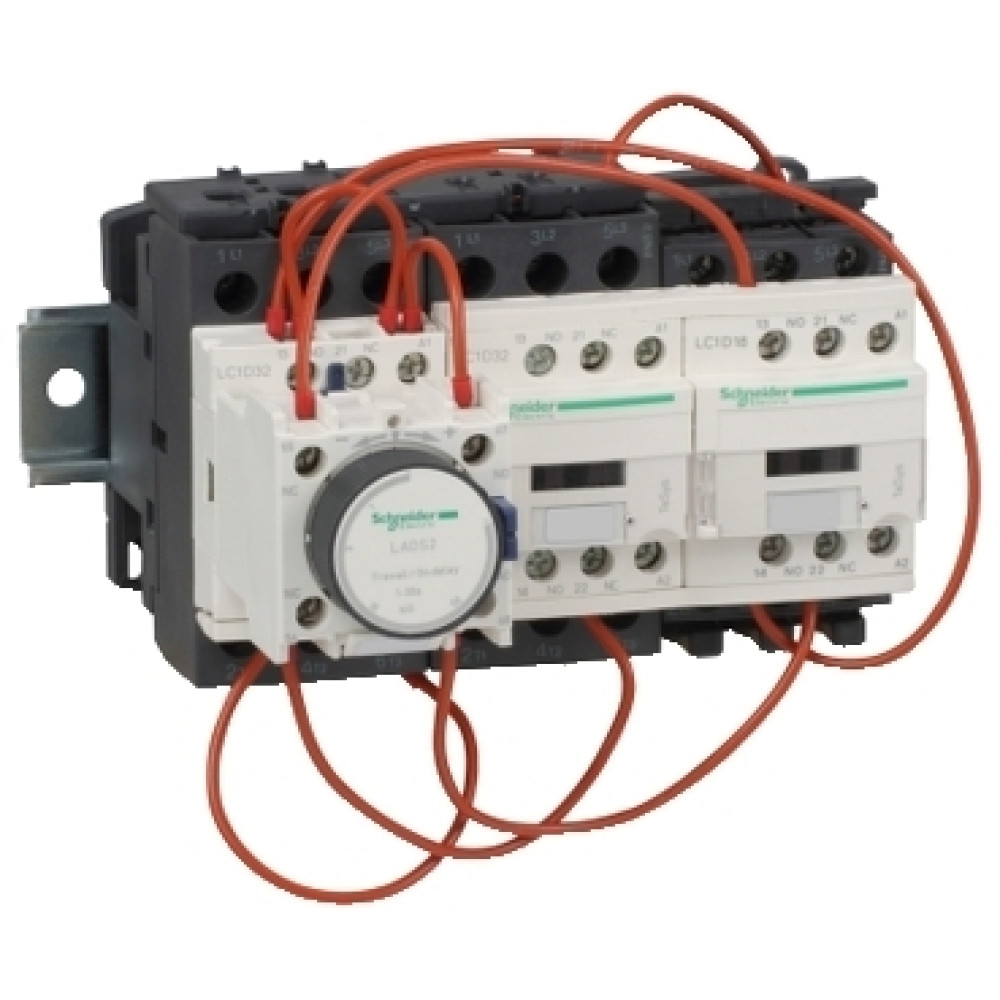

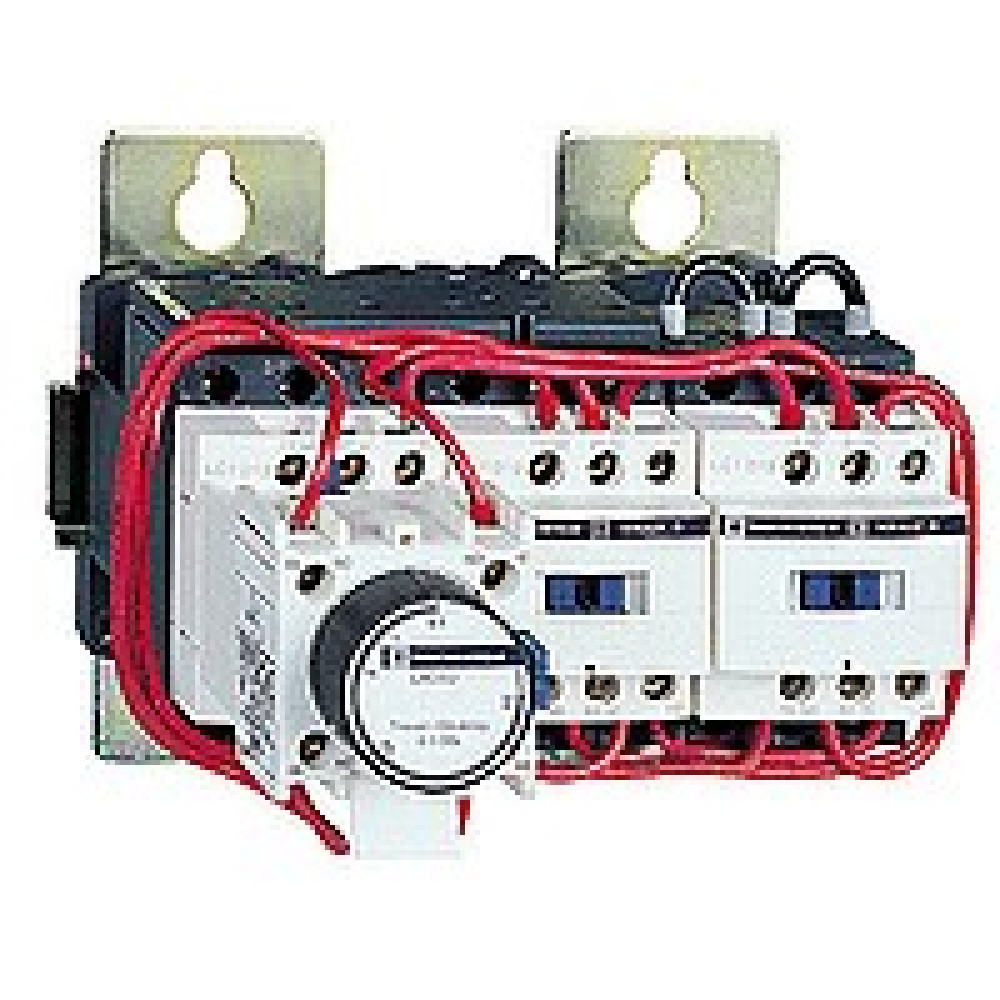

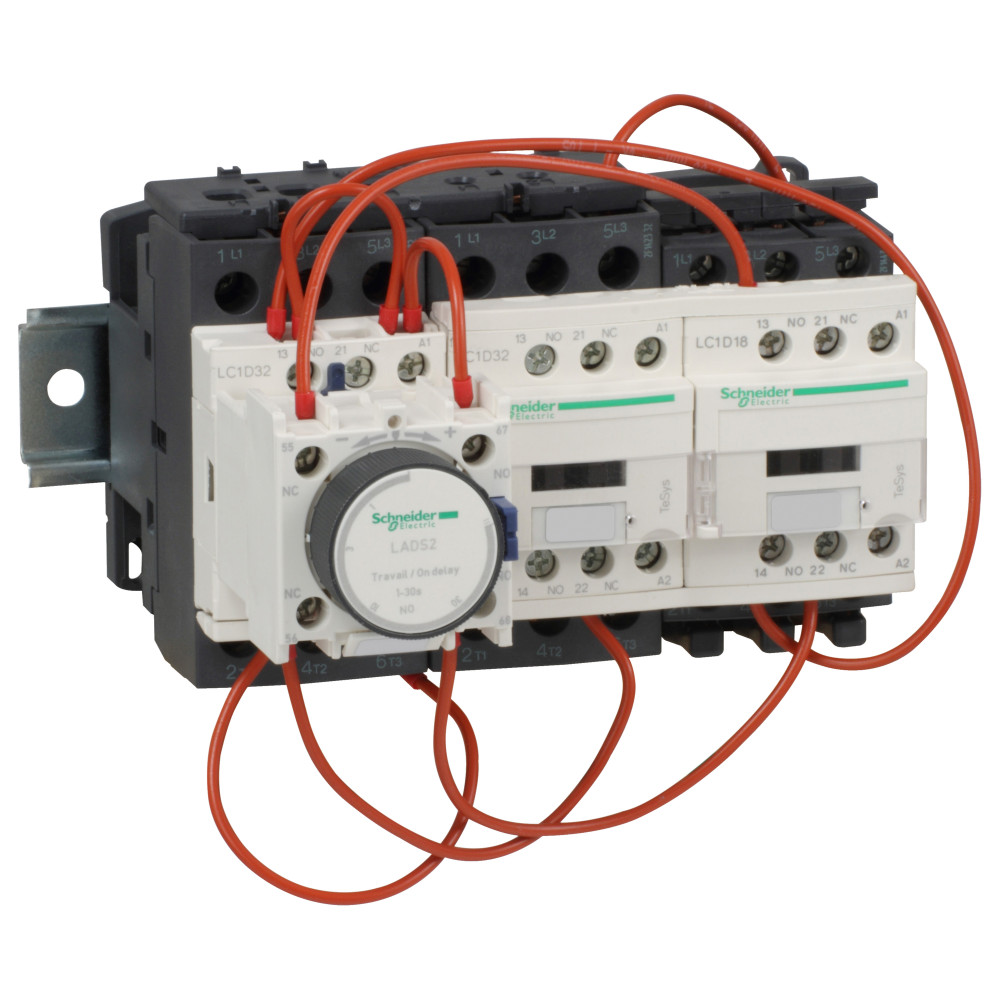

ПУСКАТ. ЗВЕЗДА-ТРЕУГ. D,32A,230V50ГЦ.

Характеристики

• [ie] номинальный рабочий ток 32 А 60 °C) в
• [ue] номинальное рабочее напряжение Силовая цепь:
• [ui] номинальное напряжение изоляции Силовая цепь: 690 В в соответствии с IEC 60947-4-1 Силовая цепь: 600 В CSA сертифицированный Силовая цепь: 600 В UL сертифицированный цепь сигнализации: 690 В в соответствии с IEC 60947-1 цепь сигнализации: 600 В CSA сертифицированный цепь сигнализации: 600 В UL сертифицированный
• [up] номинальное импульсное выдерживаемое на 6 кВ в соответствии с ГОСТ IEC 60947
• Вес нетто 2.03 кг
• Время без перекрытия 1.5 мс при снятии напряжения между НЗ и НО контактом 1.5 мс при подаче напряжения между НЗ и НО контактом
• Вспом. контакты, доступные на каждом контакторе 1 Н.З. для KM1 звезда контактор
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диапазон мощности 15-25 кВт в 380-440 В 3 фазы 15-25 кВт в 200-240 В 3 фазы 30-50 кВт в 380-440 В 3 фазы
• Защитное исполнение TH в соответствии с МЭК 60068-2-30
• Коммутационное напряжение 17 В для цепь сигнализации
• Комплектация изделия С выполненным электромонтажом
• Краткое название устройства LC3D
• Максимальная частота коммутации 30 цикл/ч в
• Механическая износостойкость 15 млн. циклов
• Механическая стойкость вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц вибрации контактор замкнут: 4 g (ном.), 5...300 Гц удары контактор замкнут: 15 ГН в течении 11 мс удары контактор разомкнут: 8 g (ном.) в течение 11 мс
• Минимальный коммутируемый ток 5 мА для цепь сигнализации
• Момент затяжки Цепь управления: 1.7 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм Цепь управления: 1.7 Н·м - винтовой зажим - с помощью отвертки Philips No 2 Силовая цепь: 2.5 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм Силовая цепь: 2.5 Н·м - винтовой зажим - с помощью отвертки Philips No 2 Силовая цепь: 1.7 Н·м - винтовой зажим - с помощью отвертки pozidriv No 2 Цепь управления: 1.7 Н·м - винтовой зажим - с помощью отвертки pozidriv No 2
• Наименование продукта TeSys D TeSys Deca
• Напряжение катушки контактора 230 В пер. ток стандартный
• Напряжение цепи управления 230 В Переменный ток 50/60 Гц
• Описание полюсов 3 3P
• Поставляемое оборудование защитное покрытие
• Потребляемая мощность при срабатывании 70-70 В·А 60 Гц 0.75 20 °C) 70-70 В·А 50 Гц 0.75 20 °C)
• Потребляемая мощность при удержании, в·а 7.5-7.5 В·А 60 Гц 0.3 20 °C) 7-7 В·А 50 Гц 0.3 20 °C)
• Пределы напряжения цепи управления отпускание: 0,3...0,6 Uc в 50/60 Гц 60 °C) находится в состоянии работы: 0,8...1,1 Uc в 50 Гц 60 °C) находится в состоянии работы: 0,85...1,1 Uc в 60 Гц 60 °C)
• Применение контактора управление электродвигателем
• Продолжительность пуска 30 s
• Рабочая высота 3000 м Без ухудшения номинальных значений
• Рабочая температура окружающей среды -40-70 °C при Uc
• Серия TeSys D TeSys TeSys Deca
• Сертификаты ГОСТ RINA UL CSA BV DNV LROS (Lloyds register of shipping) CCC GL
• Соединения – клеммы Цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: гибкий Без наконечника Цепь управления: винтовой зажим 2 1-4 мм² - жесткость кабеля: гибкий Без наконечника Цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: гибкий С кабельным наконечником Цепь управления: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: гибкий С кабельным наконечником Цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: жесткий кабель Без наконечника Цепь управления: винтовой зажим 2 1-4 мм² - жесткость кабеля: жесткий кабель Без наконечника Силовая цепь: винтовой зажим 1 2.5-10 мм² - жесткость кабеля: гибкий Без наконечника Силовая цепь: винтовой зажим 2 2.5-10 мм² - жесткость кабеля: гибкий Без наконечника Силовая цепь: винтовой зажим 1 1-10 мм² - жесткость кабеля: гибкий С кабельным наконечником Силовая цепь: винтовой зажим 2 1.5-6 мм² - жесткость кабеля: гибкий С кабельным наконечником Силовая цепь: винтовой зажим 1 1.5-10 мм² - жесткость кабеля: жесткий кабель Без наконечника Силовая цепь: винтовой зажим 2 2.5-10 мм² - жесткость кабеля: жесткий кабель Без наконечника
• Сопротивление изоляции > 10 МОм для цепь сигнализации
• Состав полюсных контактов 3 3 Н.О.
• Стандарты EN 60947-4-1 IEC 60947-5-1 CSA C22.2 № 14 EN 60947-5-1 UL 508 IEC 60947-4-1 IEC 60335-1
• Температура окружающей среды при хранении -60-80 °C
• Теплоотдача 2-3 Вт в 50/60 Гц
• Технология использования катушек без встроенного модуля защиты от перегрузок
• Тип блокировки механический
• Тип вспом. контактов механически связанный в соответствии с IEC 60947-5-1 3 1 Н.О. + 1 Н.З. дублирующий контакт в соответствии с IEC 60947-4-1 3 1 Н.З.
• Тип продукта пускатель "звезда-треугольник"
• Тип цепи управления пер. ток в 50/60 Гц
• Условия эксплуатации в соответствии с IACS E10 в соответствии с IEC 60947-1 Annex Q category D
• Частота цепи сигнализации 25...400 Гц
• Электрическая износостойкость 1.65 млн. циклов 32 А AC-3 при Ue
