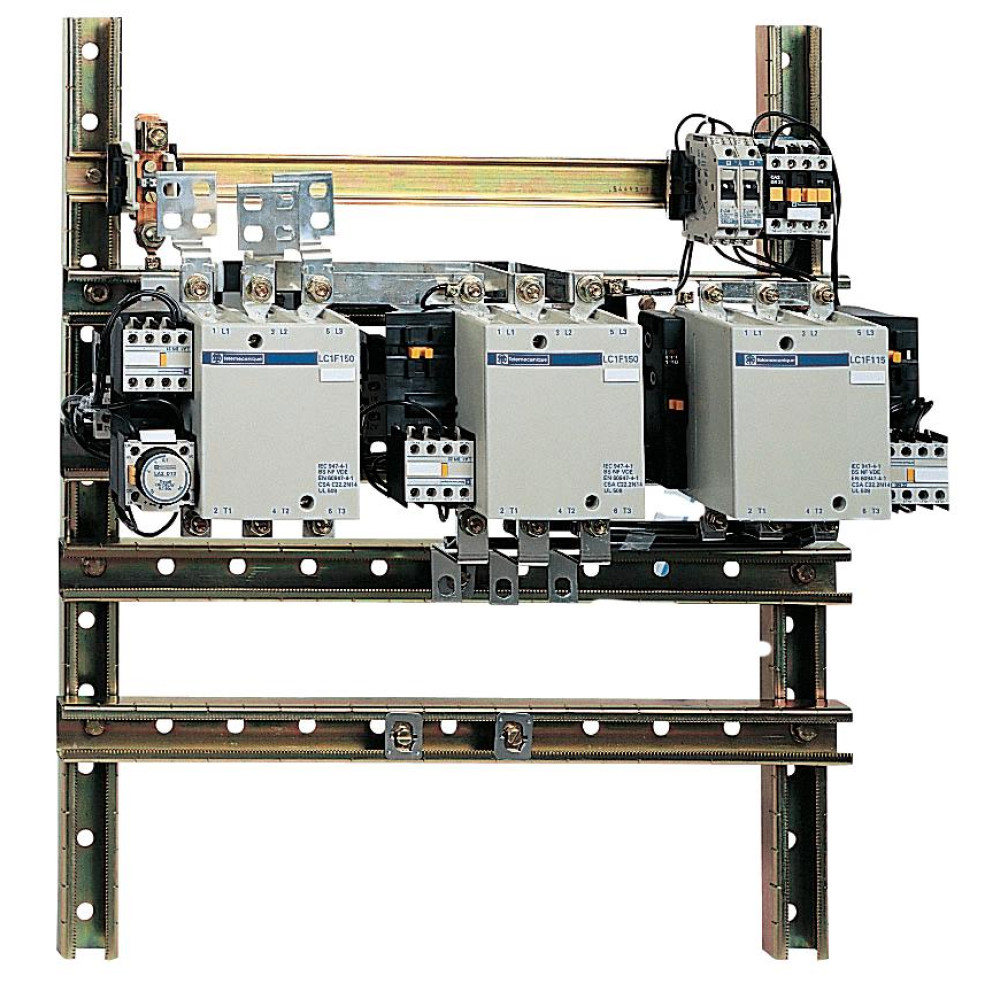

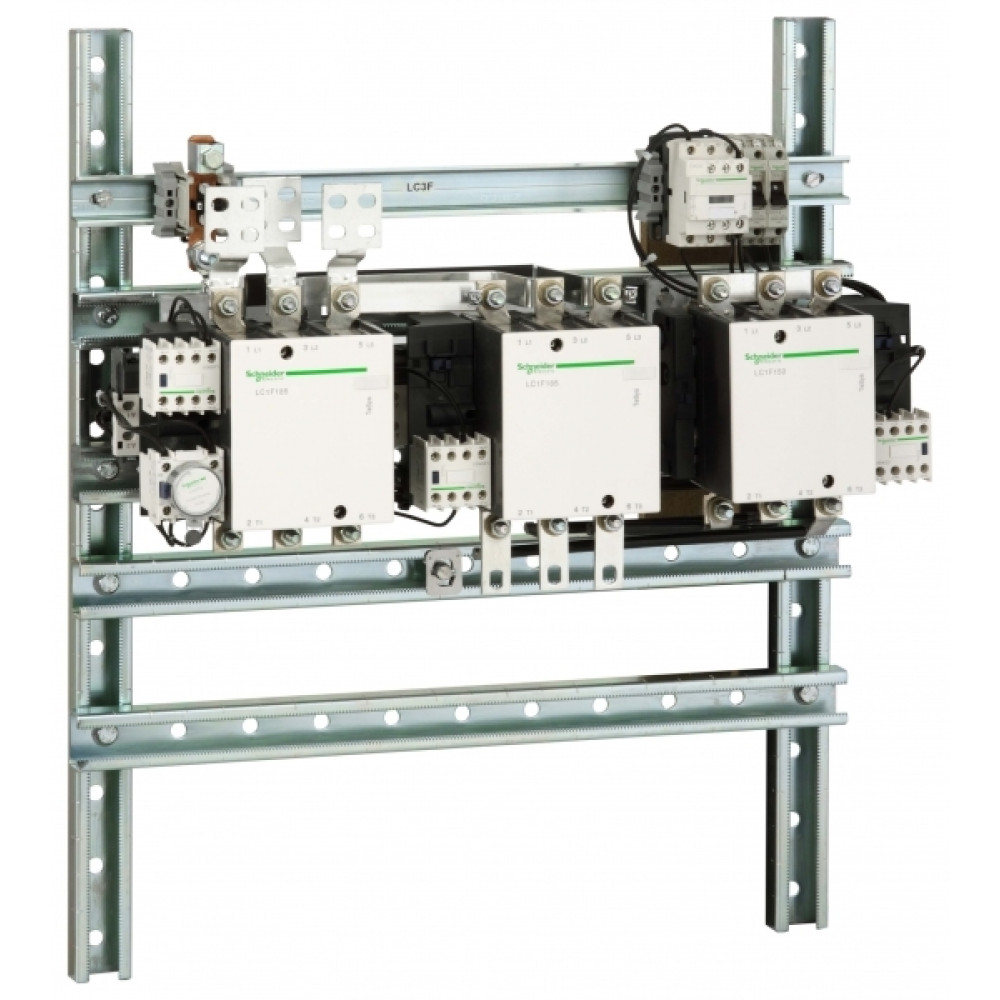

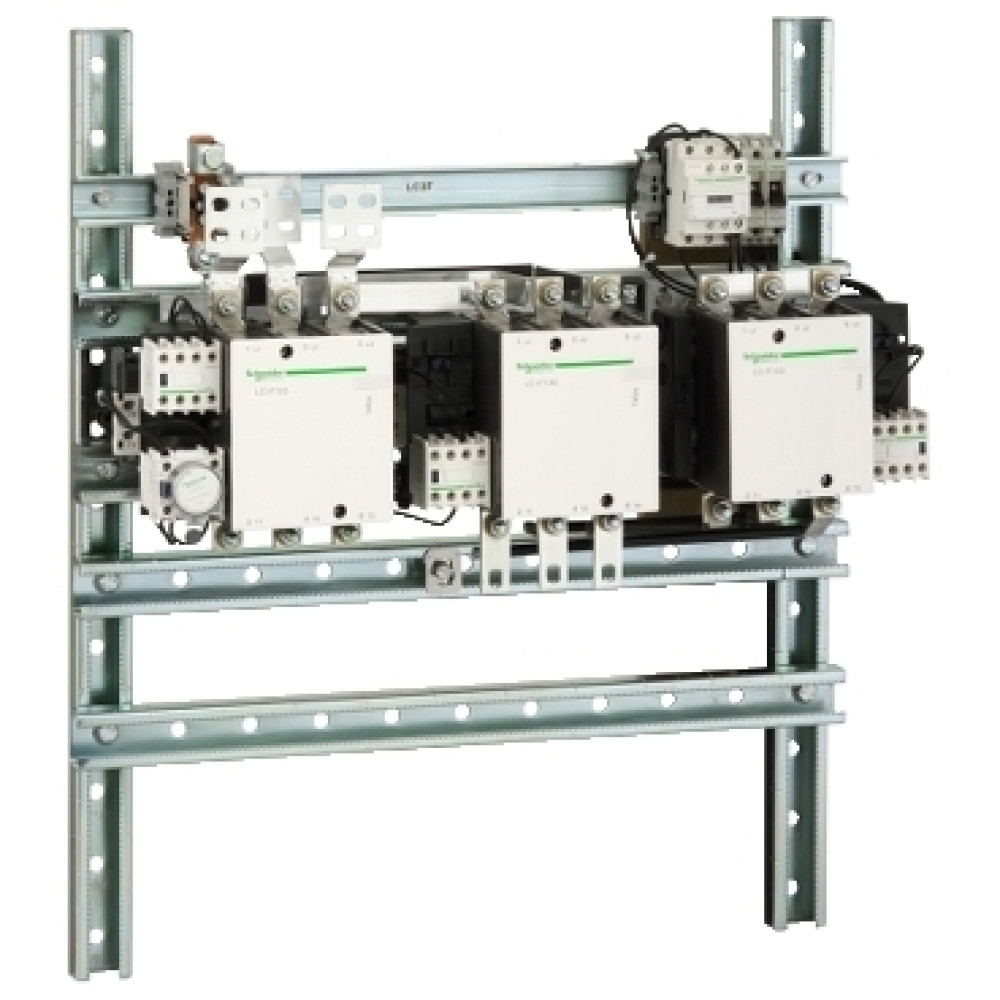

ПУСКАТ. ЗВЕЗДА-ТРЕУГ. F,185А,220V 50ГЦ

Характеристики

• Weee На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
• [icw] номинальный кратковременно допустимый ток 1500 А в
• [ie] номинальный рабочий ток 185 А 55 °C) в
• [ith] условный тепловой ток на открытом воздухе 275 А в
• [ue] номинальное рабочее напряжение силовая цепь:
• [ui] номинальное напряжение изоляции 1000 В в соответствии с IEC 60947-4-1 1500 В в соответствии с VDE 0110 группа C
• [up] номинальное импульсное выдерживаемое напряжение 8 кВ
• Время работы 20...35 мс включение 7...15 мс отключение
• Вспом. контакты, доступные на каждом контакторе 1 Н.З. для KM1 звезда контактор 1 Н.О. для KM1 звезда контактор 2 Н.З. для KM2 линейный контактор 1 Н.О. для KM2 линейный контактор 1 Н.З. для KM3 дельта контактор 2 Н.О. для KM3 дельта контактор
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диаметр болта M8
• Диапазон мощности 55-100 кВт в 200-240 В 3 фазы 110-220 кВт в 380-440 В 3 фазы
• Директива ec rohs Соответствует
• Защитное исполнение TH
• Информация о ремонтопригодности Подлежит замене
• Информация об исключениях по регламенту rohs да
• Комплектация изделия с выполненным электромонтажом
• Краткое название устройства LC3F
• Максимальная частота коммутации 2400 цикл/ч в
• Механическая износостойкость 10 млн. циклов
• Механическая стойкость вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц удары контактор замкнут: 15 g (ном.) в течение 11 мс вибрации контактор замкнут: 5 g (ном.), 5...300 Гц удары контактор разомкнут: 7 g (ном.) в течение 11 мс
• Момент затяжки цепь управления: 1.2 Н-м силовая цепь: 18 Н-м
• Монтажная опора монтаж на панель
• Наименование продукта TeSys F
• Напряжение катушки контактора 220 В пер. ток стандартный 230 В пер. ток стандартный
• Напряжение цепи управления 220/230 V переменный ток 50/60 Гц
• Не содержит ртути да
• Номинальная включающая способность irms 1850 А в соответствии с IEC 60947-4-1
• Номинальная отключающая способность 1480 А в соответствии с IEC 60947-4-1
• Описание полюсов 3 3P
• Потребляемая мощность при срабатывании 805-805 В·А 50 Гц 0.3 20 °C) 970-970 В·А 60 Hz 0.3 20 °C)
• Потребляемая мощность при удержании, в·а 55-55 В·А 50 Гц 0.3 20 °C) 66-66 В·А 60 Hz 0.3 20 °C)
• Пределы напряжения цепи управления находится в состоянии работы: 0,85...1,1 Uc в 50/60 Hz 55 °C) отпускание: 0,35...0,55 Uc в 50/60 Hz 55 °C)
• Применение контактора управление электродвигателем
• Продолжительность пуска 20 s
• Профиль кругооборота ENVEOLI100418
• Рабочая высота 3000 м без ухудшения номинальных значений
• Рабочая температура окружающей среды -5-55 °C -40-70 °C при Uc
• Регламент reach Содержание особо опасных веществ не превышает пороговую величину
• Регламент rohs китая Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
• Серия TeSys
• Серия продукта TeSys F
• Сертификаты CB RMRoS RINA DNV ABS CSA CCC UL LROS (Lloyds register of shipping)
• Соединения – клеммы силовая цепь: клеммы с кольцевыми наконечниками 1 150-150 мм² силовая цепь: болтовое соединение силовая цепь: разъем 1 150-150 мм² цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: гибкий с кабельным наконечником цепь управления: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: гибкий с кабельным наконечником цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: гибкий без наконечника цепь управления: винтовой зажим 2 1-4 мм² - жесткость кабеля: гибкий без наконечника цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: жесткий кабель без наконечника цепь управления: винтовой зажим 2 1-4 мм² - жесткость кабеля: жесткий кабель без наконечника силовая цепь: шина 2 - сечение шины: 25 x 3 mm
• Соответствующий номинал предохранителя 315 А gG в
• Состав полюсных контактов 3 3 Н.О.
• Стандарты EN 60947-1 EN 60947-4-1 JIS C8201-4-1 IEC 60947-4-1 IEC 60947-1
• Статус устойчивого продукта Грин Премиум продукция
• Температура окружающей среды при хранении -60-80 °C
• Теплоотдача 18-24 Вт
• Тип блокировки без механической блокировки переключения со звезды на треугольник
• Тип продукта пускатель "звезда-треугольник"
• Тип цепи управления пер. ток в 50/60 Гц
• Экологическая отчетнсть ENVPEP080208EN
