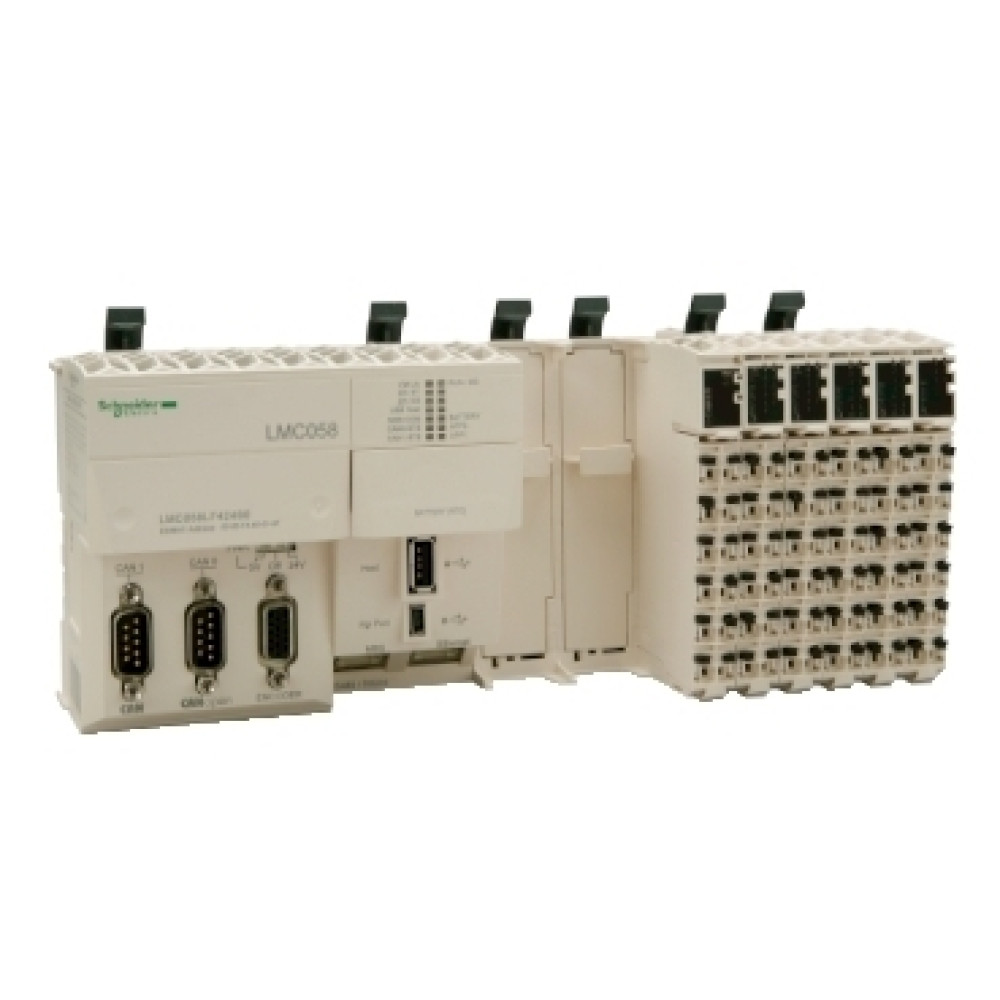

LMC058 ETH/2CAN/MOTION/2PCI/42DIO/4AI

Характеристики

• Execution time per instruction 22 ns булево
• [in] номинальный ток 0.04 А для питание встроенных экспертных модулей 10 А для сегмент питания Вх/Вых 0.3 А для питание от электросети
• Антидребезговая фильтрация 2мск…4мс задаваемый быстрый вход/обычный вход и быстрый выход
• Вес нетто 0.77 кг
• Виброустойчивость 1 gn в 8.4-150 Гц в DIN-рейка 3,5 мм в 5-8.4 Гц в DIN-рейка
• Входной импеданс 6 кОм для быстродействующий вход 6 кОм для обычный вход
• Высота хранения 0-3000 м
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Кол-во дискретных входов/выходов 42
• Количество входов счёта 8 счетные входы в 200 кГц
• Количество дискретных входов 10 для быстродействующий вход 12 для вход 4 для обычный вход
• Количество дискретных выходов 12 выход 4 быстродействующий выход
• Конфигурируемое время фильтрования 0 мс для быстрый вход/обычный вход и быстрый выход 1.5 мс для быстрый вход/обычный вход и быстрый выход 12 мс для быстрый вход/обычный вход и быстрый выход 4 мс для быстрый вход/обычный вход и быстрый выход
• Логика дискретного выхода источник
• Локальная индикация 1 светодиод для CAN0 STS 1 светодиод зеленый/красный для CAN1 STS 1 светодиод зеленый/желтый для MBS COM 1 светодиод на каждый канал для BATT (battery status) 1 светодиод красный для CAN (CANopen activity)
• Максимальная потребляемая мощность в вт 14.14 Вт
• Монтажная опора симметричная DIN рейка
• Напряжение дискретного входа 24 V
• Напряжение дискретного выхода 24 В пост. ток
• Номинальное напряжение питания [us] 24 В пост. ток для питание встроенных экспертных модулей
• Относительная влажность 5-95 % без образования конденсата
• Пиковый ток 100 кА (продолжительность =
• Помеха излучаемая/наведенная CISPR11
• Пределы выходного напряжения 19.2...28.8 В
• Пределы напряжения питания 20.4-28.8 В
• Предельный уровень коммутации напряжения в состоянии 1 >= 15 В для быстродействующий вход >= 15 В для быстродействующий выход >= 15 В для обычный вход
• Рабочая высота 0...2000 м
• Рабочая температура окружающей среды 0-55 °C без ухудшения номинальных значений (горизонтальная утановка) 0-60 °C с понижающим коэффициентом (горизонтальная утановка) 0-50 °C (вертикальная установка)
• Разрешение аналогового входа 12 бит
• Резервируемые данные батарея переменные типа временной и постоянной памяти
• Серия Modicon LMC058
• Сертификаты cULus CSA C-Tick ГОСТ Р
• Скорость передачи 10 kbit/s для шины длиной 5000-5000 м для CANopen 1000 Кбит/s для шины длиной 4-4 м для CANopen 125 kbit/s для шины длиной 500-500 м для CANopen 20 kbit/s для шины длиной 2500-2500 м для CANopen 250 kbit/s для шины длиной 250-250 м для CANopen 50 kbit/s для шины длиной 1000-1000 м для CANopen 500 kbit/s для шины длиной 100-100 м для CANopen 800 kbit/s для шины длиной 25-25 м для CANopen
• Специальная область применения продукта -
• Срок службы батареи 1.5 г.
• Стандарты UL 508 IEC 61131-2 CSA C22.2 № 213 CSA C22,2 No 142
• Температура окружающей среды при хранении -25-70 °C
• Тип встроенных клемм 1 изолированный последовательный каннал с розетка RJ45 разъем, протокол: Modbus с ведущий/ведомый метод, рама передачи: RTU/ASCII or текстовый (знаковый) резжим ASCII, физический интерфейс: RS232/RS485, скорость передачи: 300...115200 бит/с 1 порт CAN с вилка SUB-D 9 разъем, протокол: шина CANmotion или CANopen с ведущий метод 1 порт CAN с вилка SUB-D 9 разъем, протокол: CANopen с ведущий метод 1 энкодер с розетка SUB-D 15 разъем 1 изолированный последовательный каннал с розетка RJ45 разъем, протокол: Ethernet Modbus TCP/IP с ведомый метод, физический интерфейс: 10BASE-T/100BASE-TX 1 изолированный последовательный каннал с мини B USB разъем, скорость передачи: 480 Мбит/с 1 изолированный последовательный каннал с USB типа A разъем, скорость передачи: 480 Мбит/с 2 свободных PCI слота
• Тип дискретных входов "приемник" для быстродействующий вход "приемник" для обычный вход источник для вход
• Тип напряжения дискретного входа пост. Тока
• Тип продукта контроллер перемещений
• Ток дискретного входа 4 мА для быстродействующий вход 4 мА для обычный вход
• Ток дискретного выхода 4 мА для быстродействующий выход
• Часы реального времени без калибровки пользователя часы, отклонение часов < 30 с/месяц в 25-25 °C с калибровкой пользователя часы, отклонение часов
• Электромагнитная совместимость испытание стойкости к с электролитическому разряду - контрольный уровень: 8 кВ (при контакте) в соответствии с EN/IEC 61000-4-2 наведенные РЧ помехи в соответствии с EN/IEC 61000-4-6 наведенные и излучаемые помехи в соответствии с CISPR 11 испытание стойкости к с электролитическому разряду - контрольный уровень: 4 кВ (на воздухе) в соответствии с EN/IEC 61000-4-2 восприимчивость к электромагнитным полям - контрольный уровень: 1 В/м (2…2.7ГГц) в соответствии с EN/IEC 61000-4-3 восприимчивость к электромагнитным полям - контрольный уровень: 10 V/m (80…2000МГц) в соответствии с EN/IEC 61000-4-3 испытание на невосприимчивость к коммутационным помехам/коротким пакетам - контрольный уровень: 1 кВ (Вх/Вых) в соответствии с EN/IEC 61000-4-4 испытание на невосприимчивость к коммутационным помехам/коротким пакетам - контрольный уровень: 1 кВ (экранированный кабель) в соответствии с EN/IEC 61000-4-4 испытание на невосприимчивость к коммутационным помехам/коротким пакетам - контрольный уровень: 2 kV (линии питания) в соответствии с EN/IEC 61000-4-4 испытание невосприимчивости к импульсным помехам - контрольный уровень: 0,5 кВ (дифференциальн. режим) в соответствии с EN/IEC 61000-4-5 испытание невосприимчивости к импульсным помехам - контрольный уровень: 1 кВ (общий режим) в соответствии с EN/IEC 61000-4-5
