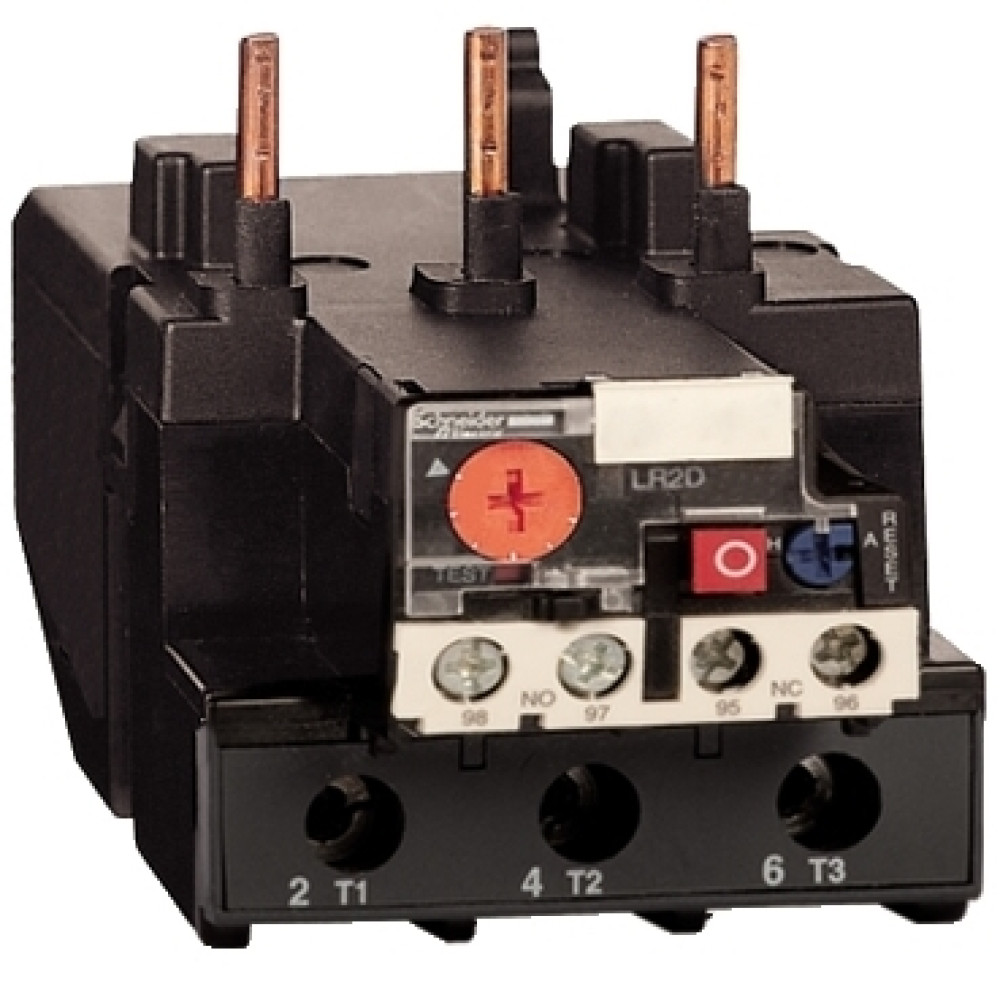

РЕЛЕ ЗАЩИТЫ 3P 48-65А CL20

Характеристики

• [ith] условный тепловой ток на открытом воздухе 5 А для цепь сигнализации
• [ue] номинальное рабочее напряжение 1000 В Переменный ток 0...400 Гц для Силовая цепь в соответствии с IEC 60947-4-1
• [ui] номинальное напряжение изоляции Силовая цепь: 600 В в соответствии с CSA Силовая цепь: 600 В в соответствии с UL Силовая цепь: 690 В в соответствии с IEC 60947-4-1
• [up] номинальное импульсное выдерживаемое на 6 кВ
• Вес нетто 0.535 кг
• Вспомогательные контакты 1 Н.О. + 1 Н.З.
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диапазон уставок тепловой защиты 48-65 А
• Допустимый ток 0.72 А в 500 V AC-15 для цепь сигнализации 0.06 А в 440 V DC-13 для цепь сигнализации
• Класс тепловой перегрузки класс 20 в соответствии с IEC 60947-4-1
• Код совместимости LR2D
• Краткое название устройства LR2D
• Механическая стойкость вибрации: 6 g (ном.) в соответствии с IEC 60068-2-6 удары: 15 ГН в течении 11 мс в соответствии с IEC 60068-2-7
• Момент затяжки Цепь управления: 1.7 Н·м - винтовой зажим Силовая цепь: 9 Н·м - винтовой зажим
• Монтажная опора монтаж на панель, со специальными принадлежностями рейка, со специальными принадлежностями под контактором
• Наименование продукта TeSys LRD TeSys Deca
• Область применения защита двигателя
• Серия TeSys
• Сертификаты МЭК UL CSA EAC BV DNV-GL LROS (Lloyds register of shipping)
• Совместимость продукта LC1D80 LC1D95
• Соединения – клеммы Силовая цепь: винтовой зажим 1 кабель(и) 4-35 мм² гибкий без наконечника Силовая цепь: винтовой зажим 1 кабель(и) 4-35 мм² гибкий с кабельным наконечником Силовая цепь: винтовой зажим 1 кабель(и) 4-35 мм² жесткий кабель без наконечника Цепь управления: винтовой зажим 2 кабель(и) 1-2.5 мм² гибкий без наконечника Цепь управления: винтовой зажим 2 кабель(и) 1-2.5 мм² гибкий с кабельным наконечником Цепь управления: винтовой зажим 2 кабель(и) 1-2.5 мм² жесткий кабель без наконечника
• Соответствующий номинал предохранителя 4 А gG для цепь сигнализации 4 А BS для цепь сигнализации
• Стандарты EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1
• Температура окружающей среды -20-60 °C без ухудшения рабочих характеристик в соответствии с IEC 60947-4-1
• Температура окружающей среды при хранении -60-70 °C
• Температурная компенсация -20-60 °C
• Тип продукта дифференциальное тепловое реле перегрузки
• Тип сети Постоянный ток (DC) Переменный ток
• Условия эксплуатации в соответствии с IACS E10
• Уставка срабатывания 1,14 +/- 0,06 Ir в соответствии с IEC 60947-4-1
• Чувствительность к обрыву фазы ток отключения 130 % от Ir на две фазы, последняя на 0
• Электрическая прочность изоляции 2.2 кВ в 50 Гц в соответствии с IEC 60947-1
