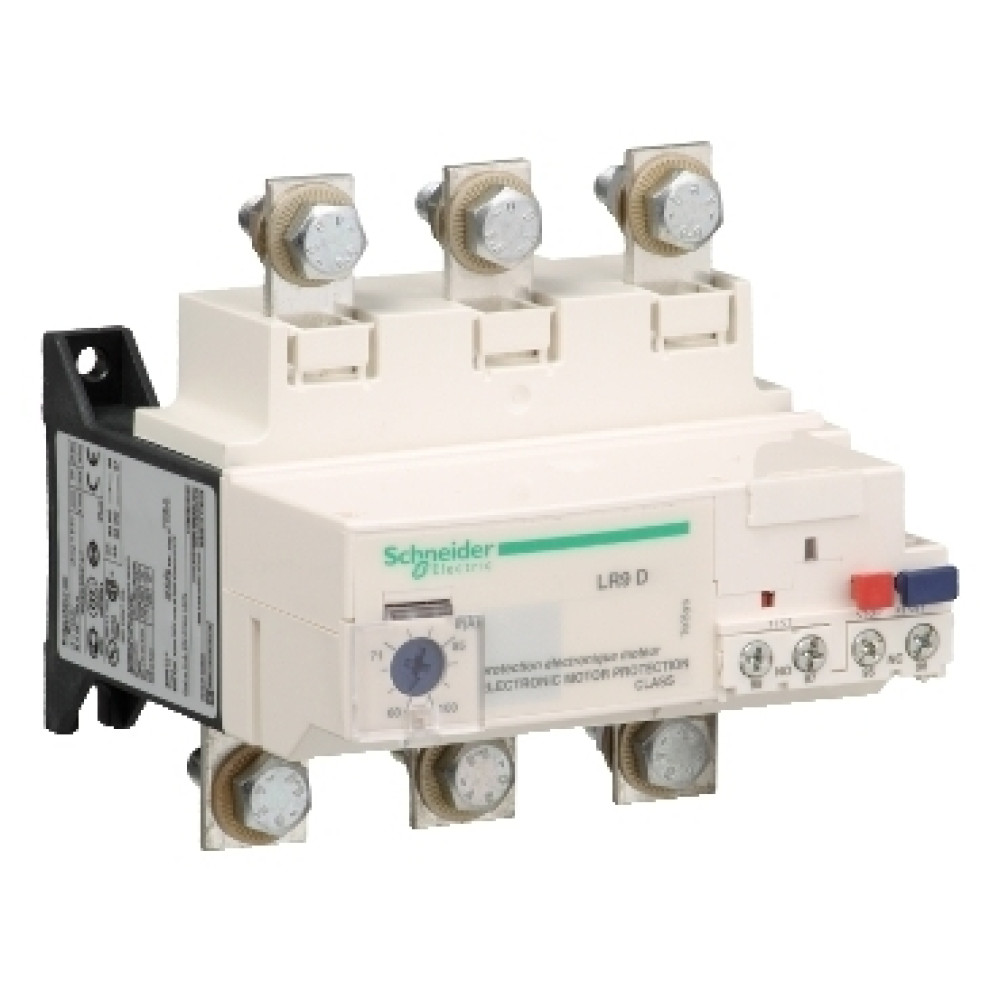

ТЕПЛ. РЕЛЕ ПЕРЕГРУЗКИ 200А КЛАСС 20

Характеристики

• Weee На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
• [ith] условный тепловой ток на открытом воздухе 5 А для цепь сигнализации
• [ue] номинальное рабочее напряжение 690 V 50...60 Hz
• [ui] номинальное напряжение изоляции силовая цепь: 1000 В в соответствии с IEC 60947-4-1 силовая цепь: 600 В в соответствии с CSA силовая цепь: 600 В в соответствии с UL
• [up] номинальное импульсное выдерживаемое напряжение 6 кВ в соответствии с IEC 61000-4-5
• [us] номинальное напряжение сети 24 В постоянный ток
• Внешняя сигнальная лампа (опция) аварийный сигнал
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диапазон уставок тепловой защиты 90-150 А
• Директива ec rohs Соответствует
• Защитное исполнение TH в соответствии с IEC 60068
• Информация об исключениях по регламенту rohs да
• Код совместимости LR9D
• Коммутационная способность, ма 0...150 мА
• Краткое название устройства LR9D
• Механическая стойкость вибрации: 2 g (ном.), 5...300 Гц в соответствии с IEC 60068-2-6 удары: 13 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-7
• Момент затяжки цепь аварийной сигнализации: 0.45 Н-м - винтовой зажим силовая цепь: 18 Н-м - шины M8 цепь управления: 1.2 Н-м - винтовой зажим
• Монтажная опора под контактором рейка
• Наименование продукта TeSys LRD
• Не содержит ртути да
• Пределы напряжения питания 17-32 В
• Применение реле защита двигателя
• Профиль кругооборота ENVEOLI100406
• Рабочая температура окружающей среды -20-60 °C без понижения в соответствии с IEC 60947-4-1
• Регламент reach Содержание особо опасных веществ не превышает пороговую величину
• Регламент rohs китая Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
• Серия TeSys
• Сертификаты CSA 22-2 UL 508
• Совместимость продукта автоматический выключатель NSX LC1D115 LC1D150
• Соединения – клеммы силовая цепь: шины цепь управления: винтовой зажим 1 кабель(и) 0.5-1.5 мм² гибкий без наконечника цепь управления: винтовой зажим 2 кабель(и) 0.5-1.5 мм² гибкий без наконечника цепь аварийной сигнализации: винтовой зажим 1 кабель(и) 0.5-1.5 мм² гибкий без наконечника
• Соответствующий номинал предохранителя 5 А gG для цепь сигнализации
• Стандарты IEC 255-8 EN 60947-4-1 IEC 60947-4-1 IEC 255-17 VDE 0660
• Статус устойчивого продукта Грин Премиум продукция
• Температура окружающей среды при хранении -60-70 °C
• Температурная компенсация -20-60 °C
• Тип продукта электронное тепловое реле защиты от перегрузки
• Тип сети переменный ток
• Уставка срабатывания 1,05 +/- 0,06 In аварийный сигнал в соответствии с IEC 60947-4-1 1,12 +/- 0,06 In снятие напряжения в соответствии с IEC 60947-4-1
• Чувствительность к обрыву фазы срабатывает за 4 с +/- 20 % в соответствии с IEC 60947-4-1
• Экологическая отчетнсть ENVPEP080207EN
• Электрическая прочность изоляции 6 кВ в 50 Гц в соответствии с IEC 60255-5
