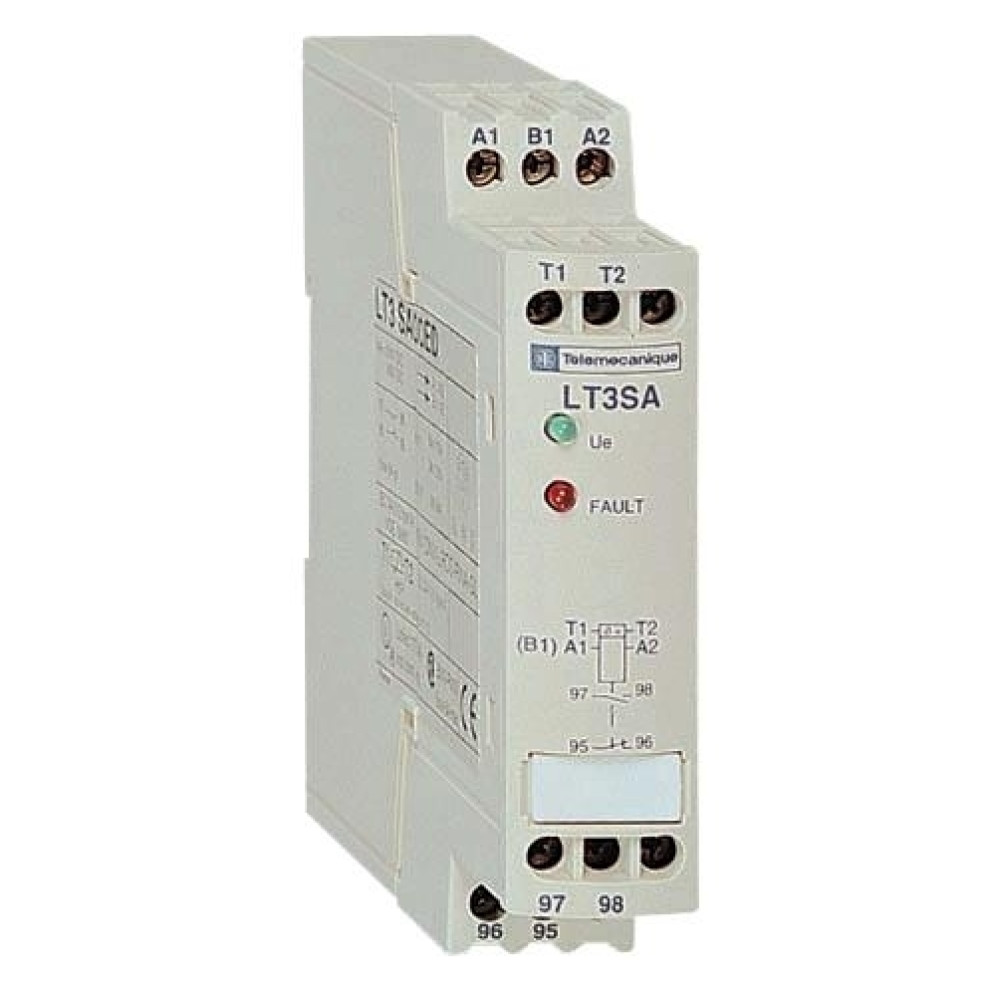

РЕЛЕ ЗАЩИТН. АВТ. 24..230V AC. DC.

Характеристики

• Maximum short circuit detection resistance 20 Ом
• [ith] условный тепловой ток на открытом воздухе 5 А для релейный выход управления
• [ue] номинальное рабочее напряжение 250 В Переменный ток 50/60 Гц для релейный выход управления
• [ui] номинальное напряжение изоляции релейный выход управления: 500 В Переменный ток
• [в] номинальное импульсное допустимое напряжение 2.5 кВ
• Вес нетто 0.22 кг
• Взаимозаменяемость датчиков маркировочная табличка A в соответствии с IEC 60034-11
• Виброустойчивость 1 gn 25...150 Hz в соответствии с IEC 60068-2-6 2,5 gn 2...25 Hz в соответствии с IEC 60068-2-6
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Информация о ремонтопригодности Подлежит замене
• Код совместимости LT3SA
• Кол-во датчиков 0-6
• Краткое название устройства LT3SA
• Момент затяжки 0.8 N.m
• Напряжение цепи управления 24...230 V Переменный ток 50/60 Гц 24...230 V постоянный ток
• Номинальная мощность, в·а 100 В·А в 220 В - электрическая устойчивость: 500000 циклы
• Отключающая способность 2 А в 24 В постоянный ток DC-13 3 А в 250 В Переменный ток AC-16 6 А в 120 В AC 50/60Hz Переменный ток AC-16
• Потребляемая мощность при удержании, ва 2.5-2.5 В·А
• Потребляемая мощность при удержании, вт 1-1 Вт
• Пределы напряжения цепи управления 0,8...1,1 Uc
• Рабочая высота 1500...3000 м с ухудшением номинальных значений в зависимости от температуры
• Рабочая температура окружающей среды -25-60 °C
• Сброс автоматический сброс
• Серия LT3
• Соединения – клеммы силовая цепь: соединитель с безвинтовыми зажимами 1 кабель (-и) 0.75-2.5 мм²Гибкий с кабельным наконечником силовая цепь: соединитель с безвинтовыми зажимами 1 кабель (-и) 0.75-2.5 мм²жесткий кабель с кабельным наконечником силовая цепь: соединитель с безвинтовыми зажимами 1 кабель (-и) 1-2.5 мм²Гибкий без наконечника силовая цепь: соединитель с безвинтовыми зажимами 1 кабель (-и) 1-2.5 мм²жесткий кабель без наконечника силовая цепь: соединитель с безвинтовыми зажимами 2 кабель (-и) 0.75-2.5 мм²Гибкий с кабельным наконечником силовая цепь: соединитель с безвинтовыми зажимами 2 кабель (-и) 0.75-2.5 мм²жесткий кабель с кабельным наконечником силовая цепь: соединитель с безвинтовыми зажимами 2 кабель (-и) 1-2.5 мм²Гибкий без наконечника силовая цепь: соединитель с безвинтовыми зажимами 2 кабель (-и) 1-2.5 мм²жесткий кабель без наконечника
• Сопротивление 1500-1650 Ом сброс 2700-3100 Ом срабатывание
• Стандарты IEC 60947-8 IEC 60034-11 VDE 0660
• Температура окружающего воздуха при хранении -40-85 °C в соответствии с IEC 60068-2-1 -40-85 °C в соответствии с IEC 60068-2-2
• Тип контактов 2 переключающ. на несколько напряжений
• Тип продукта блоки тепловой защиты по сигналу терморезисторных датчиков
• Условия эксплуатации подключение датчиков 400 м >1 мм² подключение датчиков 500 м >1.5 мм²
• Функция сигнализации Индикация аварии индикация напряжения
• Электромагнитная совместимость стойкость к электростатическому разряду уровень 3 в соответствии с IEC 61000-4-2 стойкость к коммутационным помехам уровень 3 в соответствии с IEC 61000-4-4 устойчивость к скачкам тока 1,2/50-8/20 уровень 4 в соответствии с IEC 61000-4-5 восприимчивость к электромагнитным полям уровень 3 в соответствии с IEC 61000-4-3 стойкость к кратковременным исчезновениям и провалам напряжения питания в соответствии с IEC 61000-4-11
