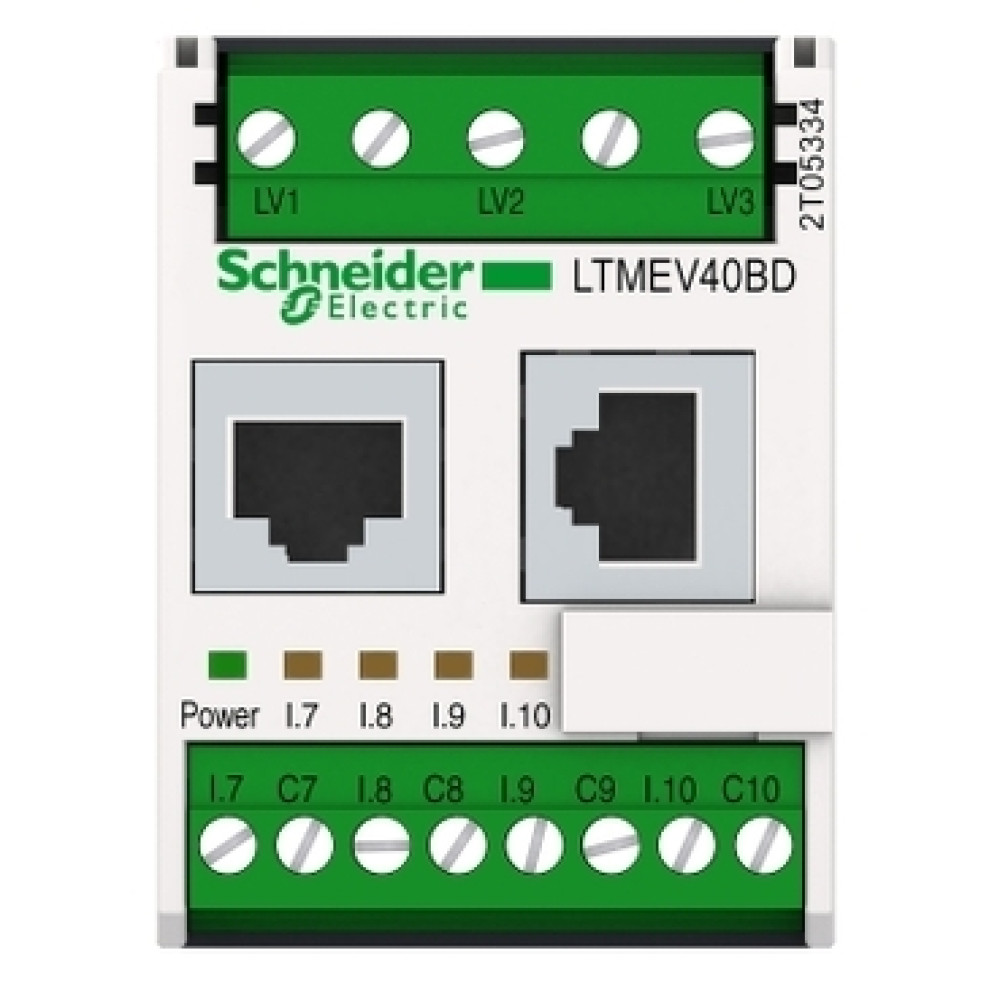

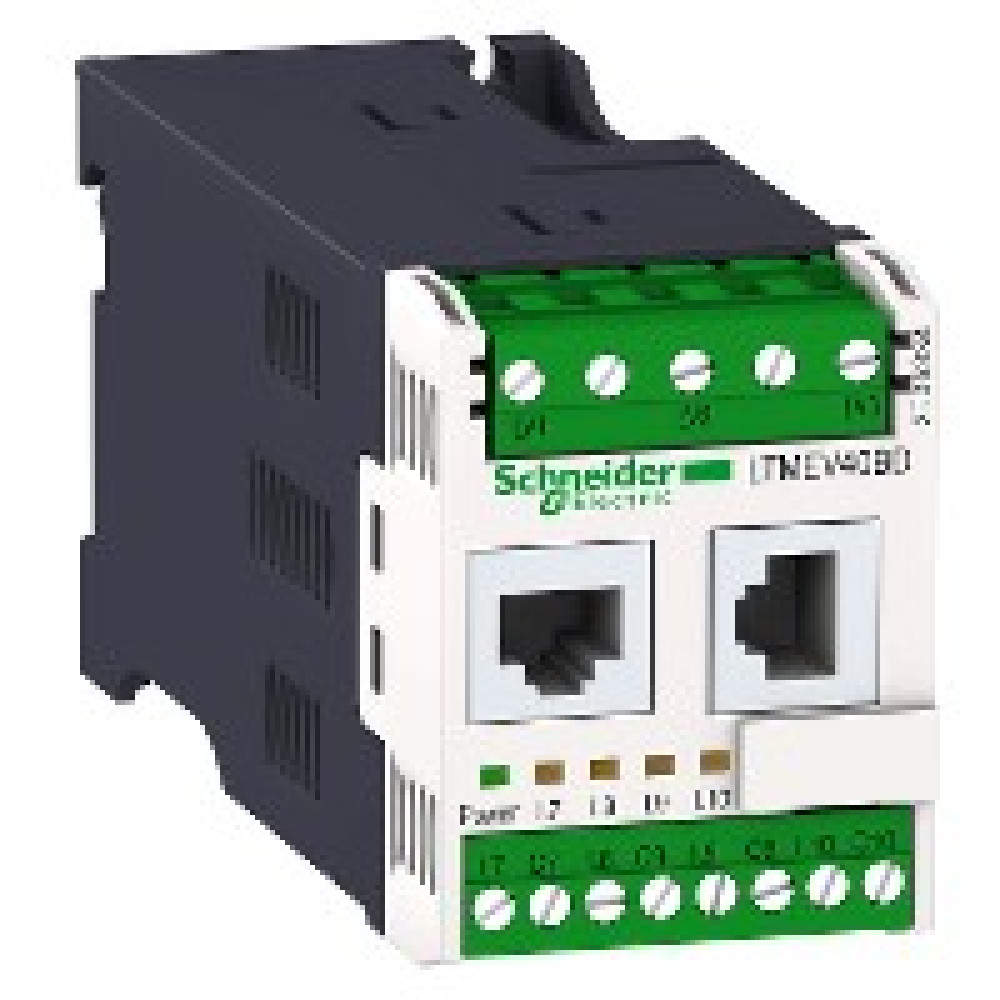

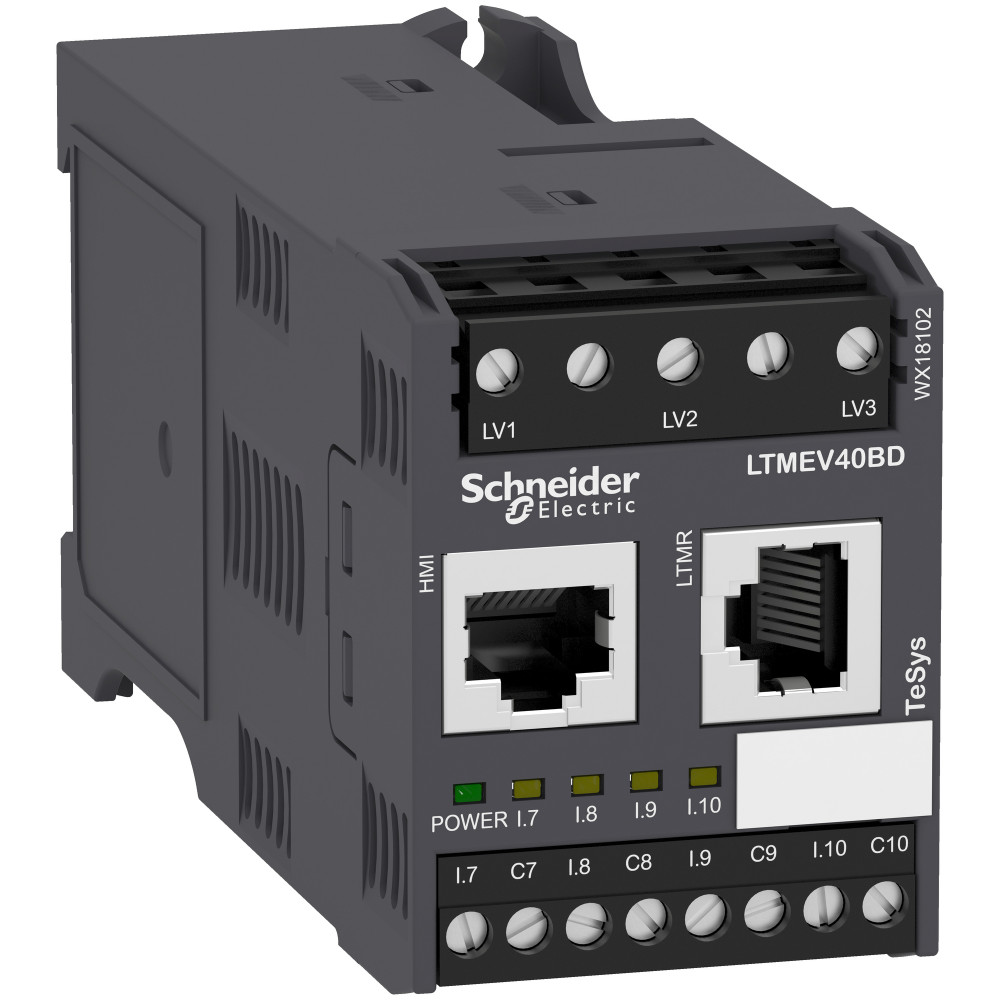

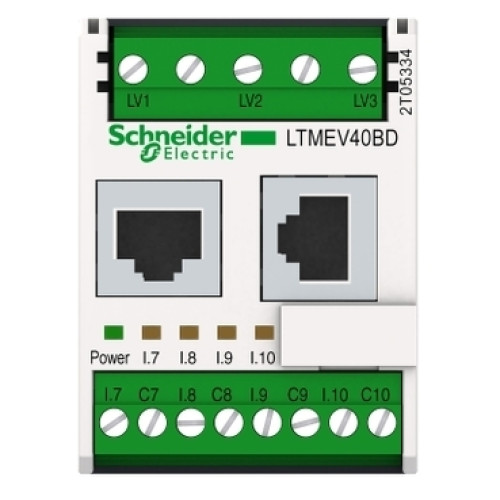

МОДУЛЬ РАСШИР. TESYS T 24VDC

Характеристики

• Current state 0 guaranteed дискретный вход: < 5 В и
• Current state 1 guaranteed дискретный вход: < 15 V и 2...15 mA для 15 ms
• [ui] номинальное напряжение изоляции 690 В в соответствии с EN/IEC 60947-1 690 В в соответствии с CSA C22.2 № 14 690 В в соответствии с UL 508
• [up] номинальное импульсное выдерживаемое напряжение 6 кВ цепь измерения тока или напряжения в соответствии с EN/IEC 60947-4-1 0.8 кВ питание, входы и выходы в соответствии с EN/IEC 60947-4-1
• [us] номинальное напряжение сети 24 В постоянный ток
• Вес нетто 0.21 кг
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Защитное исполнение 12 x 24 ч циклов в соответствии с EN/IEC 60068-2-30 48 h в соответствии с EN/IEC 60070-2-11 TH в соответствии с EN/IEC 60068
• Информация о ремонтопригодности Подлежит замене
• Код совместимости LTME
• Краткое название устройства LTME
• Максимальная рабочая частота 2 Hz
• Максимальная частота коммутации 1800 цикл/ч
• Механическая стойкость удары половина ускорения синусоидальной волны: 15 g (ном.) в течение 11 мс в соответствии с EN/IEC 60068-2-27 вибрации установлен на симметричной рейке: 1 Gn, 5...300 Гц в соответствии с EN/IEC 60068-2-6 вибрации монтируемый на плате: 4 g (ном.), 5...300 Гц в соответствии с EN/IEC 60068-2-6
• Момент затяжки цепь управления: 0.5-0.6 Н-м Плоская отвертка 3 мм
• Наименование продукта TeSys T
• Номер логического входа 4
• Область применения Контроль и мониторинг оборудования
• Питание через контроллер
• Рабочая температура окружающей среды -20-60 °C
• Серия TeSys
• Сертификаты UL NOM ATEX BV CSA EAC RINA LROS (Lloyds register of shipping) DNV ABS GL KERI RMRoS C-Tick CCC
• Совместимость серий продукта TeSys T LTMR контроллер электродвигателя
• Соединения – клеммы цепь управления: разъем 1 кабель (-и) 0.25-2.5 мм² (AWG 24…AWG 14)Гибкий с кабельным наконечником цепь управления: разъем 1 кабель (-и) 0.2-2.5 мм² (AWG 24…AWG 14)Гибкий без наконечника цепь управления: разъем 1 кабель (-и) 0.25-2.5 мм² (AWG 24…AWG 14)Гибкий без наконечника цепь управления: разъем 1 кабель (-и) 0.2-2.5 мм² (AWG 24…AWG 14)жесткий кабель без наконечника цепь управления: разъем 2 кабель (-и) 0.2-1 мм² (AWG 24…AWG 14)Гибкий с кабельным наконечником цепь управления: разъем 2 кабель (-и) 0.2-1.5 мм² (AWG 24…AWG 14)Гибкий без наконечника цепь управления: разъем 2 кабель (-и) 0.5-1.5 мм² (AWG 24…AWG 14)Гибкий без наконечника цепь управления: разъем 2 кабель (-и) 0.2-1 мм² (AWG 24…AWG 14)жесткий кабель без наконечника
• Стандарты IEC 60947-4-1 UL 508 EN 60947-4-1 IACS E10 CSA C22.2 № 14
• Температура окружающей среды при хранении -40-80 °C
• Тип измерения напряжение U21, U32, U13, V1, V2, V3 дисбаланс напряжения частота рассчитанная активная и реактивная энергия (+/- W.h, +/- VAR.h) реактивная мощность Q, Q1, Q2, Q3 коэффициент мощности активная мощность P, P1, P2, P3
• Тип контактов без
• Тип продукта модуль расширения
• Точность измерения 1 % напряжение (100...830 V) 3 % коэффициент мощности 5 % активная и реактивная мощность
• Шаг соединения 5.08 мм
• Электромагнитная совместимость электростатический разряд, 3 (8 кВ через воздух; 6 кВ при контакте) в соответствии с EN/IEC 61000-4-2 тест на стойкость к коммутационным помехам, уровень 3 (2 kV) в соответствии с EN/IEC 61000-4-4 тест на стойкость к коммутационным помехам, уровень 4 (4 кВ) в соответствии с EN/IEC 61000-4-4 наведенные РЧ помехи (10 V) в соответствии с EN/IEC 61000-4-6 импульсные помехи (1 кВ) в соответствии с EN/IEC 61000-4-5 импульсные помехи (1 кВ) в соответствии с EN/IEC 61000-4-5 импульсные помехи (2 kV) в соответствии с EN/IEC 61000-4-5 импульсные помехи (2 kV) в соответствии с EN/IEC 61000-4-5 импульсные помехи (4 кВ) в соответствии с EN/IEC 61000-4-5
