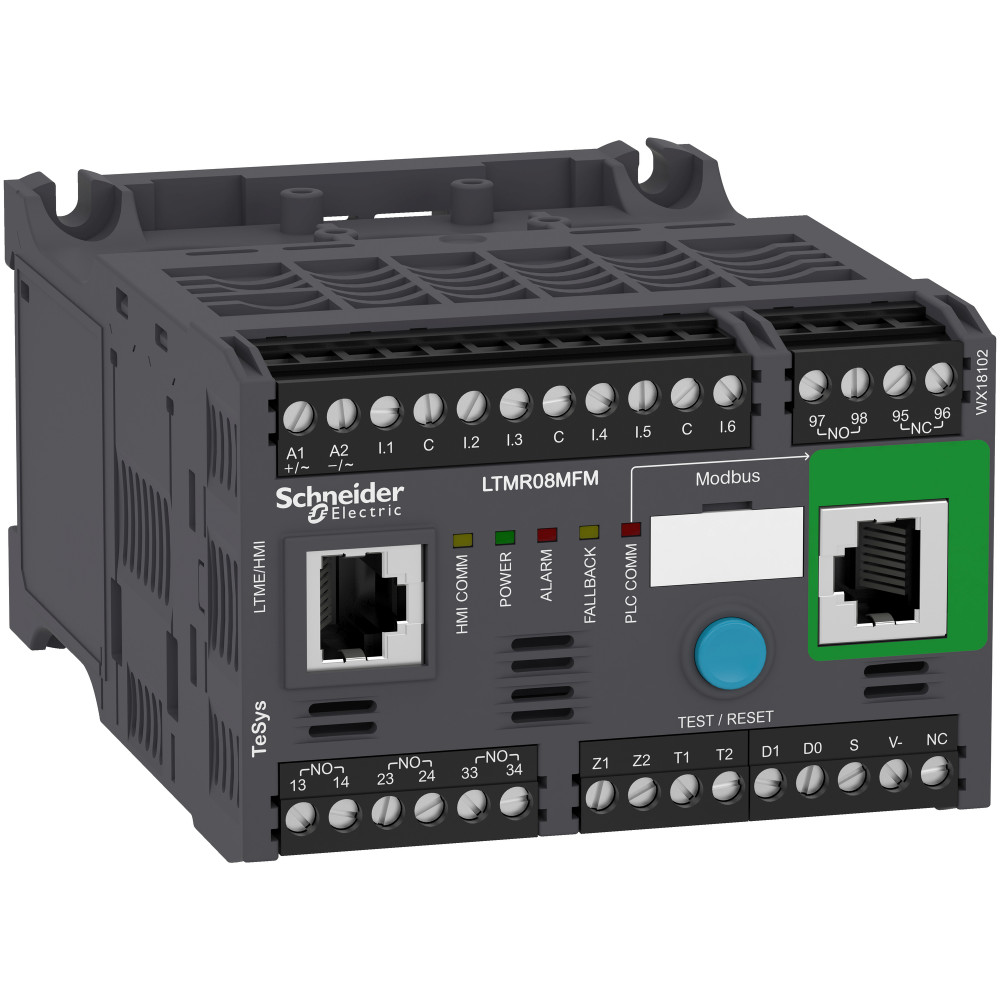

РЕЛ.TESYS TMODBUS 0.4-8A 115-230VAC

Характеристики

• Current state 0 guaranteed дискретный вход: 0...40 В и
• Current state 1 guaranteed дискретный вход: 79...264 V и >= 2 mA для 25 ms
• Weee На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
• [ui] номинальное напряжение изоляции 690 В в соответствии с EN/IEC 60947-1 690 В в соответствии с CSA C22.2 № 14 690 В в соответствии с UL 508
• [up] номинальное импульсное выдерживаемое напряжение 4 кВ питание, входы и выходы в соответствии с EN/IEC 60947-4-1 6 кВ цепь измерения тока или напряжения в соответствии с EN/IEC 60947-4-1 0.8 кВ цепь обмена данными в соответствии с EN/IEC 60947-4-1
• [us] номинальное напряжение сети 100...240 В переменный ток 50/60 Гц
• Веб-сервисы Web-сервер
• Выдерживаемое короткое замыкание 100 кА в соответствии с EN/IEC 60947-4-1
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Директива ec rohs Соответствует
• Допустимая мощность 480 VA (AC-15), Ie = 2 А, 500000 циклы (выход) 30 W (DC-13), Ie = 1.25 А, 500000 циклы (выход)
• Защитное исполнение 12 x 24 ч циклов в соответствии с EN/IEC 60068-2-30 48 h в соответствии с EN/IEC 60070-2-11 TH в соответствии с EN/IEC 60068
• Информация о ремонтопригодности Подлежит ремонту
• Информация об исключениях по регламенту rohs да
• Код совместимости LTMR
• Краткое название устройства LTMR
• Макс. рабочая частота 2 Hz
• Максимальная частота коммутации 1800 цикл/ч
• Механическая стойкость вибрации установлен на симметричной рейке: 1 Gn, 5...300 Гц в соответствии с EN/IEC 60068-2-6 вибрации монтируемый на плате: 4 g (ном.), 5...300 Гц в соответствии с EN/IEC 60068-2-6 удары половина ускорения синусоидальной волны: 15 g (ном.) в течение 11 мс в соответствии с EN/IEC 60068-2-27
• Момент затяжки цепь управления: 0.5-0.6 Н-м плоский отвертка 3 мм
• Наименование продукта TeSys T
• Не содержит ртути да
• Номер логического входа 6
• Область применения Контроль и мониторинг оборудования
• Потребляемый ток 8...62.8 mA
• Пределы напряжения питания 93.5-264 В переменный ток
• Протокол порта обмена данными Modbus
• Профиль кругооборота ENVEOLI100411EN_V2
• Рабочая температура окружающей среды -20-60 °C
• Регламент reach Содержание особо опасных веществ не превышает пороговую величину
• Регламент rohs китая Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
• Серия TeSys
• Сертификаты ABS KERI BV EAC CSA GL C-Tick ATEX UL RMRoS NOM CCC DNV RINA LROS (Lloyds register of shipping)
• Соединения – клеммы цепь управления: разъем 1 кабель (-и) 0.25-2.5 мм² (AWG 24…AWG 14)гибкий с кабельным наконечником цепь управления: разъем 1 кабель (-и) 0.2-2.5 мм² (AWG 24…AWG 14)гибкий без наконечника цепь управления: разъем 1 кабель (-и) 0.25-2.5 мм² (AWG 24…AWG 14)гибкий без наконечника цепь управления: разъем 1 кабель (-и) 0.2-2.5 мм² (AWG 24…AWG 14)жесткий кабель без наконечника цепь управления: разъем 2 кабель (-и) 0.2-1 мм² (AWG 24…AWG 14)гибкий с кабельным наконечником цепь управления: разъем 2 кабель (-и) 0.2-1.5 мм² (AWG 24…AWG 14)гибкий без наконечника цепь управления: разъем 2 кабель (-и) 0.5-1.5 мм² (AWG 24…AWG 14)гибкий без наконечника цепь управления: разъем 2 кабель (-и) 0.2-1 мм² (AWG 24…AWG 14)жесткий кабель без наконечника
• Соответствующий номинал предохранителя 4 А gG для выход 0.5 А gG для цепь управления
• Стандарты IACS E10 IEC 60947-4-1 UL 508 EN 60947-4-1 CSA C22.2 № 14
• Статус устойчивого продукта Грин Премиум продукция
• Температура окружающей среды при хранении -40-80 °C
• Тип защиты защита от включения с обратной полярностью зафиксированный ротор защита от утечки тока защита от тепловой перегрузки обрыв фазы перезагрузка тепловая защита изменение коэффициента мощности колебание нагрузки фазный дисбаланс перегрузка (долгое время)
• Тип измерения средний ток температура короткое замыкание на землю дисбаланс тока фазный ток I1, I2, I3 RMS
• Тип контактов 1 Н.О. + 1 Н.З. аварийный сигнал 3 Н.О.
• Тип продукта контроллер электродвигателя
• Тип сети и машинной диагностики запись собитий запись неисправностей время ожидания после отключения перенапряжения счетчик часов времени работы фазная неисправность и счетчики замыканий на землю контекстная информация пусковой ток и время запись команд управления двигателем оставшееся время работы до отключения по перегрузке данные об истории
• Тип шины Modbus 2-проводн. RS 485 интерфейс, обращаться к 1...247, скорость передачи 1,2...19,2 Кбит/с, RJ45 с 2 экранированных витых пары Modbus 2-проводн. RS 485 интерфейс, обращаться к 1...247, скорость передачи 1,2...19,2 Кбит/с, клеммный блок с 2 экранированных витых пары
• Ток измерения 0.4-8 А
• Ток нагрузки 5 А в 250 V переменный ток для логический выход 5 А в 30 V постоянный ток для логический выход
• Точность измерения 5...15 % измерение тока замыкания на землю встроенным ТТ (для тока > 0,1 A) 1 % напряжение (100...830 V) 3 % коэффициент мощности (cos φ > 0,6) 5 % измерение тока замыкания на землю внешним ТТ (< 5 % или 0,01 A) +/- 30 мин./год встроенные часы 0.02 температуре 1 % ток 5 % активная и реактивная мощность
• Шаг соединения 5.08 мм
• Экологическая отчетнсть ENVPEP060308EN_V2
• Электромагнитная совместимость электростатический разряд, 3 (8 кВ через воздух; 6 кВ при контакте) в соответствии с EN/IEC 61000-4-2 импульсные помехи (2 kV) в соответствии с EN/IEC 61000-4-5 импульсные помехи (2 kV) в соответствии с EN/IEC 61000-4-5 импульсные помехи (4 кВ) в соответствии с EN/IEC 61000-4-5 импульсные помехи (2 kV) в соответствии с EN/IEC 61000-4-5 излучаемые РЧ поля, 3 (10 V/m) в соответствии с EN/IEC 61000-4-3 тест на стойкость к коммутационным помехам, уровень 3 (2 kV) в соответствии с EN/IEC 61000-4-4 тест на стойкость к коммутационным помехам, уровень 4 (4 кВ) в соответствии с EN/IEC 61000-4-4 испытание на стойкость к провалам и кратковременным исчезновениям напряжения (70 %, 500 мс) в соответствии с EN/IEC 61000-4-11 наведенные РЧ помехи (10 V) в соответствии с EN/IEC 61000-4-6 импульсные помехи (0,5 кВ) в соответствии с EN/IEC 61000-4-5 импульсные помехи (1 кВ) в соответствии с EN/IEC 61000-4-5 импульсные помехи (1 кВ) в соответствии с EN/IEC 61000-4-5
