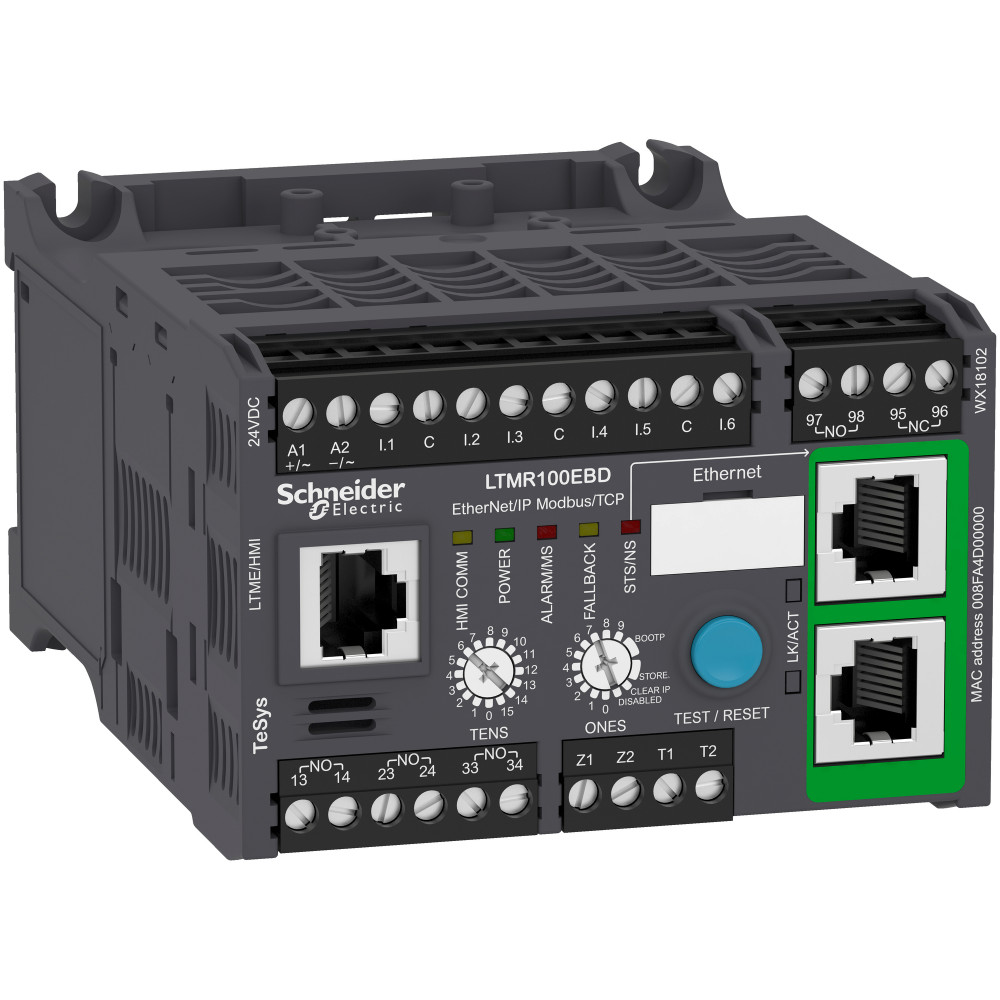

РЕЛ.TESYS T ETHERNET 5-100A 24VDC

Характеристики

• Current state 0 guaranteed дискретный вход: < 5 В и
• Current state 1 guaranteed дискретный вход: < 15 V и 2...15 mA для 15 ms
• [ui] номинальное напряжение изоляции 690 В в соответствии с EN/IEC 60947-1 690 В в соответствии с CSA C22.2 № 14 690 В в соответствии с UL 508
• [up] номинальное импульсное выдерживаемое напряжение 6 кВ цепь измерения тока или напряжения в соответствии с EN/IEC 60947-4-1 0.8 кВ цепь обмена данными в соответствии с EN/IEC 60947-4-1 0.8 кВ питание, входы и выходы в соответствии с EN/IEC 60947-4-1
• [us] номинальное напряжение сети 24 В постоянный ток
• Веб-сервисы Web-сервер
• Вес нетто 0.53 кг
• Выдерживаемое короткое замыкание 100 кА в соответствии с EN/IEC 60947-4-1
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Допустимая мощность 480 VA (AC-15), Ie = 2 А, 500000 циклы (выход) 30 W (DC-13), Ie = 1.25 А, 500000 циклы (выход)
• Защитное исполнение 12 x 24 ч циклов в соответствии с EN/IEC 60068-2-30 48 h в соответствии с EN/IEC 60070-2-11 TH в соответствии с EN/IEC 60068
• Информация о ремонтопригодности Подлежит ремонту
• Код совместимости LTMR
• Краткое название устройства LTMR
• Максимальная рабочая частота 2 Hz
• Максимальная частота коммутации 1800 цикл/ч
• Механическая стойкость вибрации установлен на симметричной рейке: 1 Gn, 5...300 Гц в соответствии с EN/IEC 60068-2-6 вибрации монтируемый на плате: 4 g (ном.), 5...300 Гц в соответствии с EN/IEC 60068-2-6 удары половина ускорения синусоидальной волны: 15 g (ном.) в течение 11 мс в соответствии с EN/IEC 60068-2-27
• Момент затяжки цепь управления: 0.5-0.6 Н-м Плоская отвертка 3 мм
• Наименование продукта TeSys T
• Номер логического входа 6
• Область применения Контроль и мониторинг оборудования
• Потребляемый ток 56...127 mA
• Пределы напряжения питания 20.4-26.24 В постоянный ток
• Протокол порта обмена данными Modbus TCP/EtherNet/IP
• Рабочая температура окружающей среды -20-60 °C
• Серия TeSys
• Сертификаты C-Tick KERI BV ABS NOM LROS (Lloyds register of shipping) RMRoS RINA GL DNV ATEX CCC EAC UL CSA
• Соединения – клеммы цепь управления: разъем 1 кабель (-и) 0.25-2.5 мм² (AWG 24…AWG 14)Гибкий с кабельным наконечником цепь управления: разъем 1 кабель (-и) 0.2-2.5 мм² (AWG 24…AWG 14)Гибкий без наконечника цепь управления: разъем 1 кабель (-и) 0.25-2.5 мм² (AWG 24…AWG 14)Гибкий без наконечника цепь управления: разъем 1 кабель (-и) 0.2-2.5 мм² (AWG 24…AWG 14)жесткий кабель без наконечника цепь управления: разъем 2 кабель (-и) 0.2-1 мм² (AWG 24…AWG 14)Гибкий с кабельным наконечником цепь управления: разъем 2 кабель (-и) 0.2-1.5 мм² (AWG 24…AWG 14)Гибкий без наконечника цепь управления: разъем 2 кабель (-и) 0.5-1.5 мм² (AWG 24…AWG 14)Гибкий без наконечника цепь управления: разъем 2 кабель (-и) 0.2-1 мм² (AWG 24…AWG 14)жесткий кабель без наконечника
• Соответствующий номинал предохранителя 4 А GG для выход 0.5 А GG для цепь управления
• Стандарты IEC 60947-4-1 UL 508 IACS E10 EN 60947-4-1 CSA C22.2 № 14
• Температура окружающей среды при хранении -40-80 °C
• Тип защиты зафиксированный ротор перезагрузка защита от тепловой перегрузки защита от утечки тока защита от включения с обратной полярностью перегрузка (долгое время) изменение коэффициента мощности фазный дисбаланс колебание нагрузки обрыв фазы тепловая защита
• Тип измерения средний ток короткое замыкание на землю температура фазный ток I1, I2, I3 RMS дисбаланс тока
• Тип контактов 1 Н.О. + 1 Н.З. аварийный сигнал 3 НО
• Тип продукта контроллер электродвигателя
• Тип сети и машинной диагностики запись неисправностей контекстная информация время ожидания после отключения перенапряжения данные об истории счетчик часов времени работы запись команд управления двигателем пусковой ток и время фазная неисправность и счетчики замыканий на землю запись событий оставшееся время работы до отключения по перегрузке
• Тип шины Ethernet IEEE 802.3 интерфейс, обращаться к 0...159, скорость передачи 10...100 Mbit/s, RJ45 с 2 экранированных витых пары
• Ток измерения 5-100 А
• Ток нагрузки 5 А в 250 V Переменный ток для логический выход 5 А в 30 V постоянный ток для логический выход
• Точность измерения 5...15 % измерение тока замыкания на землю встроенным ТТ 1 % напряжение (100...830 V) 3 % коэффициент мощности 5 % измерение тока замыкания на землю внешним ТТ +/- 30 мин./год встроенные часы 0.02 температуре 5 % активная и реактивная мощность 0.02 ток
• Шаг соединения 5.08 мм
• Электромагнитная совместимость электростатический разряд, 3 (8 кВ через воздух; 6 кВ при контакте) в соответствии с EN/IEC 61000-4-2 импульсные помехи (1 кВ) в соответствии с EN/IEC 61000-4-5 импульсные помехи (2 kV) в соответствии с EN/IEC 61000-4-5 импульсные помехи (2 kV) в соответствии с EN/IEC 61000-4-5 импульсные помехи (4 кВ) в соответствии с EN/IEC 61000-4-5 излучаемые РЧ поля, 3 (10 V/m) в соответствии с EN/IEC 61000-4-3 тест на стойкость к коммутационным помехам, уровень 3 (2 kV) в соответствии с EN/IEC 61000-4-4 тест на стойкость к коммутационным помехам, уровень 4 (4 кВ) в соответствии с EN/IEC 61000-4-4 испытание на стойкость к провалам и кратковременным исчезновениям напряжения (70 %, 500 мс) в соответствии с EN/IEC 61000-4-11 наведенные РЧ помехи (10 V) в соответствии с EN/IEC 61000-4-6 импульсные помехи (0,5 кВ) в соответствии с EN/IEC 61000-4-5 импульсные помехи (1 кВ) в соответствии с EN/IEC 61000-4-5 импульсные помехи (1 кВ) в соответствии с EN/IEC 61000-4-5
