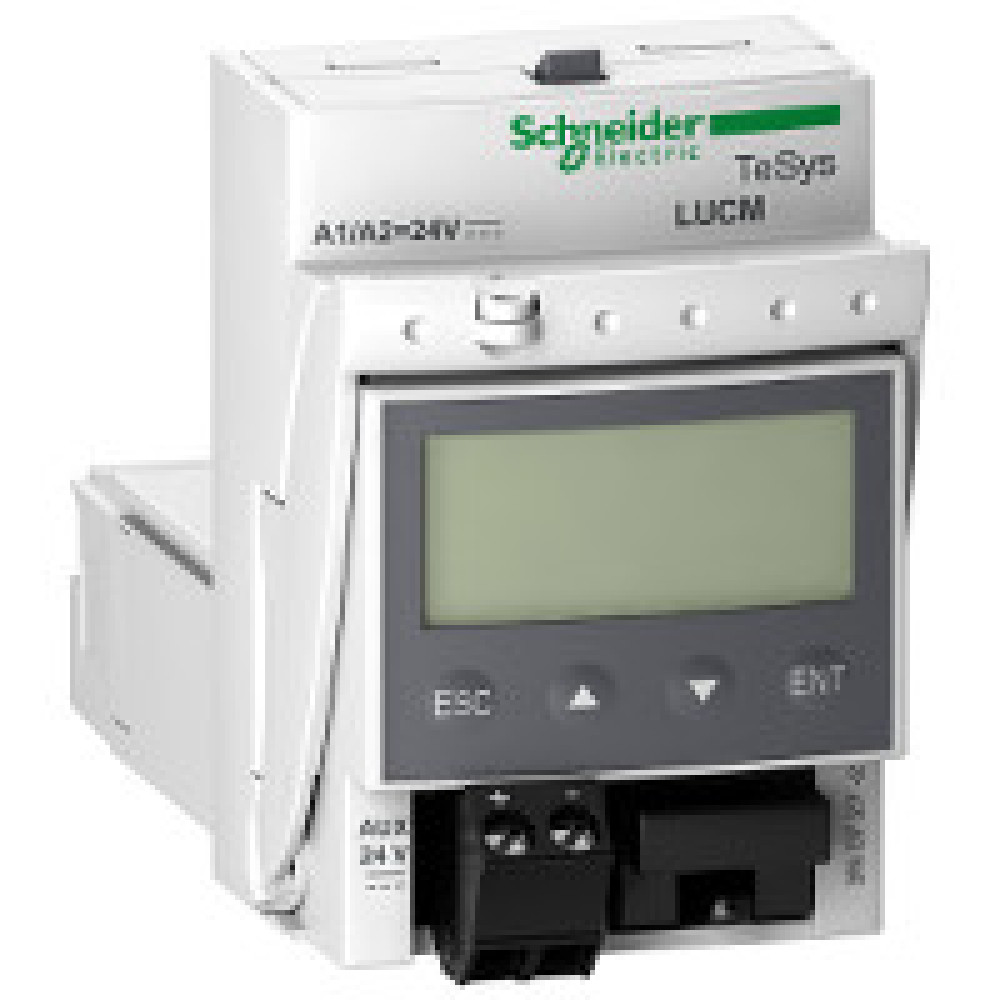

БЛОК УПР МНОГОФУНКЦ 0,35-1,05A 24VDC

Характеристики

• Weee На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
• [ui] номинальное напряжение изоляции 600 В в соответствии с UL 508 690 В в соответствии с IEC 60947-1 600 В в соответствии с CSA C22.2 № 14
• [up] номинальное импульсное выдерживаемое напряжение 6 кВ в соответствии с IEC 60947-6-2
• Безопасное разъединение цепи 400 V SELV между цепями управления и вспом. цепями в соответствии с IEC 60947-1 400 V SELV между главной цепью и цепью управления или вспом. цепью в соответствии с IEC 60947-1
• Виброустойчивость 2 gn 5-300 Гц силовые контакты разомкнуты в соответствии с IEC 60068-2-6 4 gn 5-300 Гц силовые контакты замкнуты в соответствии с IEC 60068-2-6
• Время до сброса 1-1000 с - сброс ручной или автоматический сброс - уставка задаваемый 120-120 с - сброс ручной - уставка заводская настройка
• Время работы 35 мс размыкание с LUB12 для цепь управления 35 мс размыкание с LUB32 для цепь управления 65 мс замыкание с LUB32 для цепь управления 75 мс замыкание с LUB12 для цепь управления
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диапазон уставок тепловой защиты 0.35-1.05 А
• Директива ec rohs Соответствует
• Длина отображаемого сообщения 2 строки длиной 12 символов - дисплей LCD - английский - точность +/- 5 % - разрешение 1 % значения Ir 2 строки длиной 12 символов - дисплей LCD - Французский - точность +/- 5 % - разрешение 1 % значения Ir 2 строки длиной 12 символов - дисплей LCD - немецкий - точность +/- 5 % - разрешение 1 % значения Ir 2 строки длиной 12 символов - дисплей LCD - Итальянский - точность +/- 5 % - разрешение 1 % значения Ir 2 строки длиной 12 символов - дисплей LCD - испанский - точность +/- 5 % - разрешение 1 % значения Ir
• Доступные функции перегрузка, холостой ход защита от небаланса и обрыва фаз защита от перегрузки и короткого замыкания ручной или автоматический сброс защита от замыкания на землю функция "журнал" различение тепловой перегрузки и короткого замыкания сигнализация функции защиты функция контроля, индикация основных параметров двигателя
• Защитное исполнение TH в соответствии с IEC 60068
• Информация об исключениях по регламенту rohs да
• Исполнение выключателя втычной
• Класс тепловой перегрузки class 5…30 - граничная частота: 50-60 Гц - термокомпенсация: -25-55 °C в соответствии с IEC 60947-6-2 class 5…30 - граничная частота: 50-60 Гц - термокомпенсация: -25-55 °C в соответствии с UL 508
• Код совместимости LUCM
• Краткое название устройства LUCM
• Место монтажа передняя сторона
• Наименование продукта TeSys U
• Напряжение цепи управления 24 V пост. ток
• Не содержит ртути да
• Невосприимчивость к просадкам напряжения 70 % / 500 ms в соответствии с IEC 61000-4-11
• Отображаемая информация средний ток (заводская настройка) средний ток (задаваемый) причины последних 5 отказов (задаваемый) ток в фазе (задаваемый) ток утечки (задаваемый) небаланс фаз (задаваемый) тепловое состояние двигателя (задаваемый)
• Пределы напряжения цепи управления 20...28 V для пост. ток цепь 24 V в рабочем режиме
• Профиль кругооборота ENVEOLI100414
• Рабочая высота 2000 м
• Рабочая температура окружающей среды -25-55 °C
• Регламент reach Содержание особо опасных веществ не превышает пороговую величину
• Регламент rohs китая Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
• Сброс автоматический сброс - уставка: диапазон уставок ручной - уставка: заводская настройка ручной - уставка: диапазон уставок дистанционный сброс - уставка: диапазон уставок
• Серия TeSys
• Серия продукта TeSys U
• Сертификаты DNV GL BV ASEFA CCC CSA LROS (Lloyds register of shipping) ГОСТ ABS ATEX UL
• Совместимость продукта LULC09 LULC15 LULC08 LULC031 LUFV2 LUFN.. ASILUFC5 LUFC00 LULC07 LULC033 ASILUFC51
• Специальная область применения продукта требования к интеллектуальному управлению и защите, с дисплеем
• Стандарты UL 508 тип E, с межполюсной перегородкой EN 60947-6-2 IEC 60947-6-2 CSA C22.2 № 14 тип E
• Статус устойчивого продукта Грин Премиум продукция
• Стойкость к коммутационным помехам 2 кВ класс 3 последовательный канал в соответствии с IEC 61000-4-4 4 кВ класс 4 все цепи за исключением последовательных линий в соответствии с IEC 61000-4-4
• Стойкость к кратковременным исчезновениям напряжения питания 3 мс
• Стойкость к помехам, наведенным электромагнитными полями 10 В в соответствии с IEC 61000-4-6
• Стойкость к электростатическому разряду 8 кВ уровень 3 на открытом воздухе в соответствии с IEC 61000-4-2 8 кВ уровень 4 при контакте в соответствии с IEC 61000-4-2
• Температура окружающей среды при хранении -40-85 °C
• Теплоотдача 1.7-1.7 Вт для цепь управления с LUB12 1.8-1.8 Вт для цепь управления с LUB32 0.8-0.8 Вт для внешн. вспом. цепь
• Тип продукта многофункциональный блок управления
• Типовой потребляемый ток 150 мА в 24 V пост. ток макс. ток при замыкании с LUB12 200 мА в 24 V пост. ток макс. ток при замыкании с LUB32 70 мА в 24 V пост. ток ток при удержании (действ. значение) с LUB12 75 мА в 24 V пост. ток ток при удержании (действ. значение)
• Уставка срабатывания 14,2 x Ir +/- 20 %
• Устойчивость к радиополям 10 В/м 3 в соответствии с IEC 61000-4-3
• Физический интерфейс RS485 многоточечная - разъём(ы): RJ45 - расположение: передняя панель - протокол связи: Modbus RTU 19200 bit/s
• Экологическая отчетнсть ENVPEP080204EN
• Язык английский - уставка заводская настройка английский, французский, немецкий, итальянский, испанский - уставка задаваемый
