4П ВЫКЛ. РАЗЪЕД. NSX100NA
LV429639

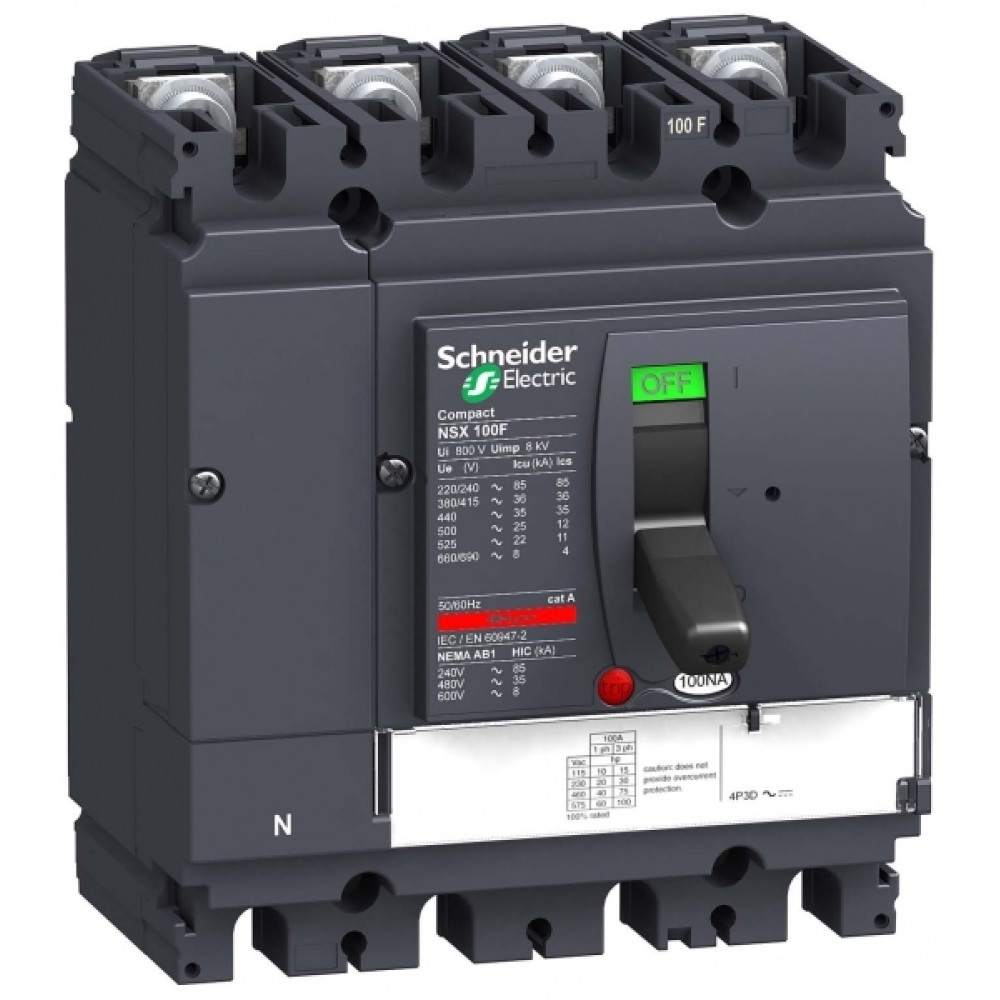

Выключатель-разъединитель Compact NSX100NA Schneider Electric, 4-полюсный; номинальный ток 100 А, ШхВхГ - 152x116x144 мм; стационарный, монтаж - на плате.
Выключатели-разъединители Compact NSX имеют встроенную самозащиту от высоких токов КЗ.
Выключатели-разъединители используют те же аксессуары и имеют те же возможности подключения, что и автоматические выключатели Compact NSX. Возможна взаимная блокировка выключателя-разъединителя с другим выключателем для реализации ввода резерва.
Класс: Выключатель-разъединитель нагрузки (ID: EC000216)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF001389 | Номин. продолжительный ток Iu | 100 | А |
| EF001391 | Количество полюсов | 4 | |
| EF001435 | Номин. раб. напряжение | 690...690 | В |
| EF003118 | Степень защиты (IP), передняя сторона | EV006410 IP30 | |
| EF003531 | Количество вспомогат. переключающих контактов | 5 | |
| EF005586 | Количество выключателей/переключателей | 1 | |
| EF006281 | С блокировкой/запираемый (-ая) | Нет | |
| EF006697 | Моторный привод встроенный | Да | |
| EF006819 | Тип подключения силовой электрич. цепи | EV000415 Винтовое соединение | |
| EF006959 | Пригоден в качестве устройства аварийной остановки | Да | |
| EF006976 | Тип элемента управления | EV000421 Ручка-переключатель | |
| EF006981 | Пригоден в качестве главного выключателя | Нет | |
| EF006985 | Пригоден в качестве предохранительного выключателя | Да | |
| EF006986 | Пригоден в качестве сервисного выключателя | Нет | |
| EF007050 | Номин. кратковременно выдерживаемый ток Icw | 1.8 | кА |
| EF007167 | Цвет управляющего элемента | EV000206 Черный | |
| EF007243 | Подходит для напольного монтажа | Нет | |
| EF007247 | Подходит для фронтал. монтажа через 4 отверстия | Нет | |
| EF007248 | Подходит для фронтал. монтажа в центре | Да | |
| EF007262 | Подходит для установки в распределит. щит | Нет | |
| EF007264 | Подходит для промежуточного монтажа | Да | |
| EF007355 | Макс. допустимое раб. напряжение Ue AC | 690 | В |
| EF007386 | Моторный привод опционально | Нет | |
| EF007491 | Напряжение дополнит. расцепителя | Нет | |
| EF008240 | Конструкция прибора | EV009211 Встраив. устройство фиксированной установки (стационарный) | |
| EF009165 | Номин. постоянный ток при AC-21, 400 В | 100 | А |
| EF009408 | Реверсивный переключатель | Да | |
| EF011777 | Номин. постоянный ток при AC-23, 400 В | 100 | А |
Характеристики
- [icm] номинальная включающая способность (на кз) 330 кА с вышестоящим автоматическим выключателем для защиты 2.6 кА выключатель-разъединитель
- [icw] номинальный кратковременно выдерживаемый ток 0.69 кА в течение 20 с в соответствии с МЭК 60947-3 1.8 кА в течение 1 с в соответствии с МЭК 60947-3 1.8 кА в течение 3 с в соответствии с МЭК 60947-3
- [ie] номинальный рабочий ток AC-22A: 100 А Переменный ток 50/60 Гц 220...690 В AC-23A: 100 А Переменный ток 50/60 Гц 220...690 В DC-22A: 100 А постоянный ток 250 В 1 полюс DC-22A: 100 А постоянный ток 500 V 2 полюса последовательно DC-23A: 100 А постоянный ток 250 В 1 полюс DC-23A: 100 А постоянный ток 500 V 2 полюса последовательно
- [in] номинальный ток 100 А
- [ith] условный тепловой ток на открытом воздухе 100 А в 60 °C
- [ue] номинальное рабочее напряжение 690 V Переменный ток 50/60 Гц в соответствии с МЭК 60947-3 750 V постоянный ток 3 полюса последовательно в соответствии с МЭК 60947-3 500 V постоянный ток 2 полюса последовательно в соответствии с МЭК 60947-3 250 В постоянный ток 1 полюс в соответствии с МЭК 60947-3
- [ui] номинальное напряжение изоляции 800 В Переменный ток 50/60 Гц в соответствии с МЭК 60947-3
- [up] номинальное импульсное выдерживаемое напряжение 8 кВ в соответствии с МЭК 60947-3
- Вес нетто 2.2 кг
- Видимый разрыв нет
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Индикатор положения контакта да
- Исполнение монтажа стационарный
- Код отключающей способности NA
- Код совместимости NSX100
- Краткое название устройства Compact NSX100NA
- Механическая износостойкость 50000 циклы в соответствии с МЭК 60947-3
- Монтажная опора задняя монтажная панель
- Наименование выключателя-разъединителя Compact NSX100NA
- Наименование продукта Compact NSX
- Описание полюсов 4P
- Присоединение с верхней стороны передний
- Рабочая температура окружающей среды -35-70 °C
- Серия NSX100...250 Compact
- Сертификаты EAC CCC
- Соединение с нижней стороны передний
- Соответствие требованиям по изоляции да в соответствии с EN 60947-3 да в соответствии с МЭК 60947-3
- Стандарты EN/IEC 60947 UL 508
- Степень ударостойкости ik IK07 в соответствии с МЭК 62262
- Температура окружающей среды при хранении -55-85 °C
- Тип продукта выключатель-разъединитель
- Тип сети Переменный ток постоянный ток
- Шаг соединения 35 мм
- Электрическая износостойкость AC-22A: 10000 циклы 250 В постоянный ток In/2 (1 полюс) в соответствии с МЭК 60947-3 AC-22A: 15000 циклы 690 В Переменный ток 50/60 Гц In/2 в соответствии с МЭК 60947-3 AC-22A: 20000 циклы 440 В Переменный ток 50/60 Гц In в соответствии с МЭК 60947-3 AC-22A: 35000 циклы 440 В Переменный ток 50/60 Гц In/2 в соответствии с МЭК 60947-3 AC-22A: 5000 циклы 500 В постоянный ток In (2 полюса последовательно) в соответствии с МЭК 60947-3 AC-22A: 8000 циклы 690 В Переменный ток 50/60 Гц In в соответствии с МЭК 60947-3 AC-23A: 10000 циклы 250 В постоянный ток In/2 (1 полюс) в соответствии с МЭК 60947-3 AC-23A: 15000 циклы 690 В Переменный ток 50/60 Гц In/2 в соответствии с МЭК 60947-3 AC-23A: 20000 циклы 440 В Переменный ток 50/60 Гц In в соответствии с МЭК 60947-3 AC-23A: 35000 циклы 440 В Переменный ток 50/60 Гц In/2 в соответствии с МЭК 60947-3 AC-23A: 5000 циклы 500 В постоянный ток In (2 полюса последовательно) в соответствии с МЭК 60947-3 AC-23A: 8000 циклы 690 В Переменный ток 50/60 Гц In в соответствии с МЭК 60947-3
В наличии на складе: Ожидается поступление
20300.00р.
- Ожидается поступление
- Код товара: LV429639
- Артикул: LV429639
