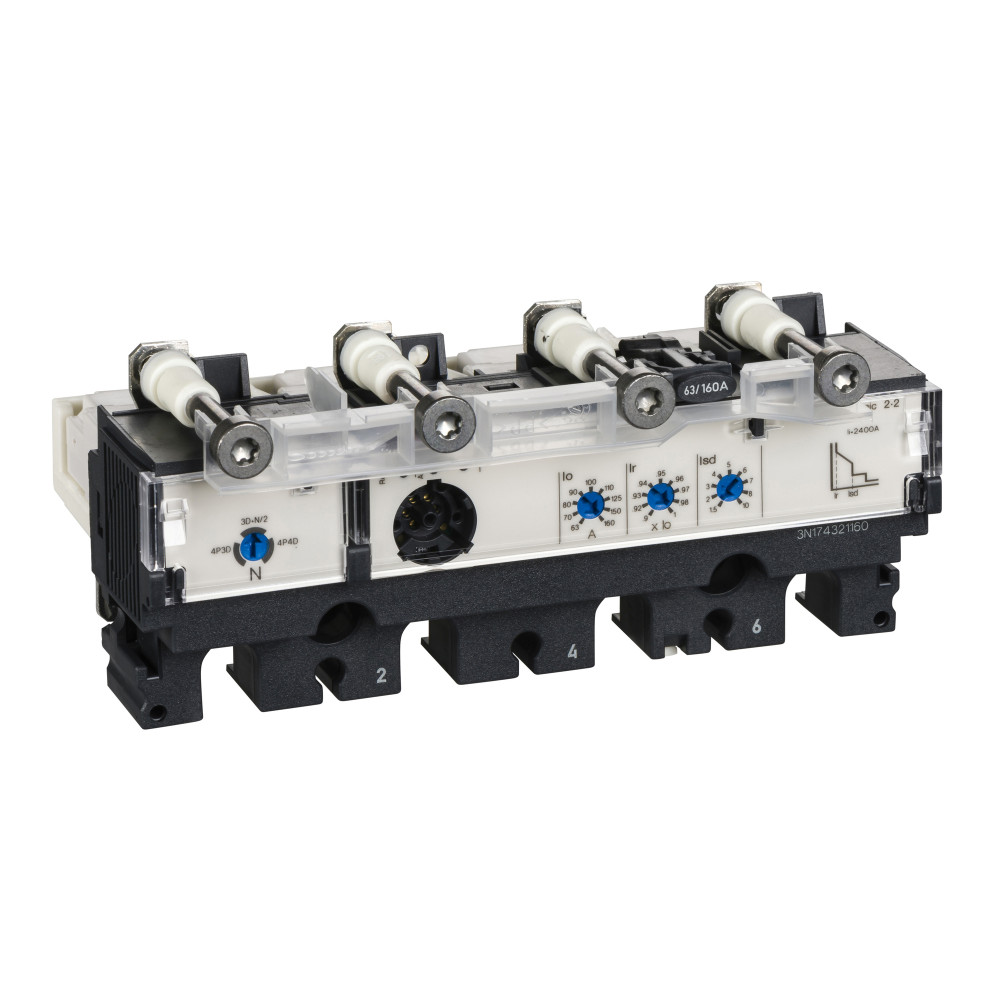

4П4T MICR. 2.2160A РАСЦЕП.ДЛЯ NSX160/250

Характеристики

• [isd] уставки тока срабатывания при коротком замыкании 1.5...10 x Ir
• [tr] регулируемая уставка времени защиты от перегрузки 11-11 с в 7,2 x Ir 16-16 с в 6 x Ir 400-400 с в 1,5 x Ir
• [tsd] диапазон регулирования уставки времени задержки срабатыва 0.02-0.02 с
• [ue] номинальное рабочее напряжение 690 V Переменный ток 50/60 Гц
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диапазон длительных задержек срабатывания 63...160 A
• Диапазон совместимости Compact NSX160 Compact NSX250
• Диапазон уставок защиты от короткого замыкания [isd] 9 регулируемых настроек
• Диапазон уставок мгновенной защиты типа ii фиксированный
• Диапазон уставокмгновенной защиты 2400 A
• Задание длительной задержки срабатывания фиксированный
• Защита от замыкания на землю Без
• Защитные функции блока управления LSoI
• Наименование продукта Micrologic
• Наименование расцепителя Micrologic 2.2
• Область применения распределение
• Описание защищенных полюсов 4t 3t + N/2 3t
• Описание полюсов 4P
• Положение нейтрали слева
• Рабочая температура окружающей среды -25-70 °C
• Серия ComPact NSX100...250 Compact
• Сертификаты CCC Морское исполнение EAC
• Стандарты UL 508 EN/IEC 60947-2
• Температура окружающей среды при хранении -50-85 °C
• Тепловая память 20 минут до и после срабатывания
• Технология расцепителя электронный
• Тип защиты защита от перегрузки (с длительной выдержкой времени) защита от короткого замыкания с фиксированной задержкой мгновенная защита от короткого замыкания
• Тип продукта расцепитель
• Тип сети Переменный ток
• Тип уставки времени срабатывания защиты при коротком замыкании фиксированный
• Уставка защиты нейтрали 0,5 x Ir (3t + N/2) 1 x Ir (4t) нет защиты (3t)
• Уставка тока ir защиты с длительной выдержкой времени 9 регулируемых настроек
