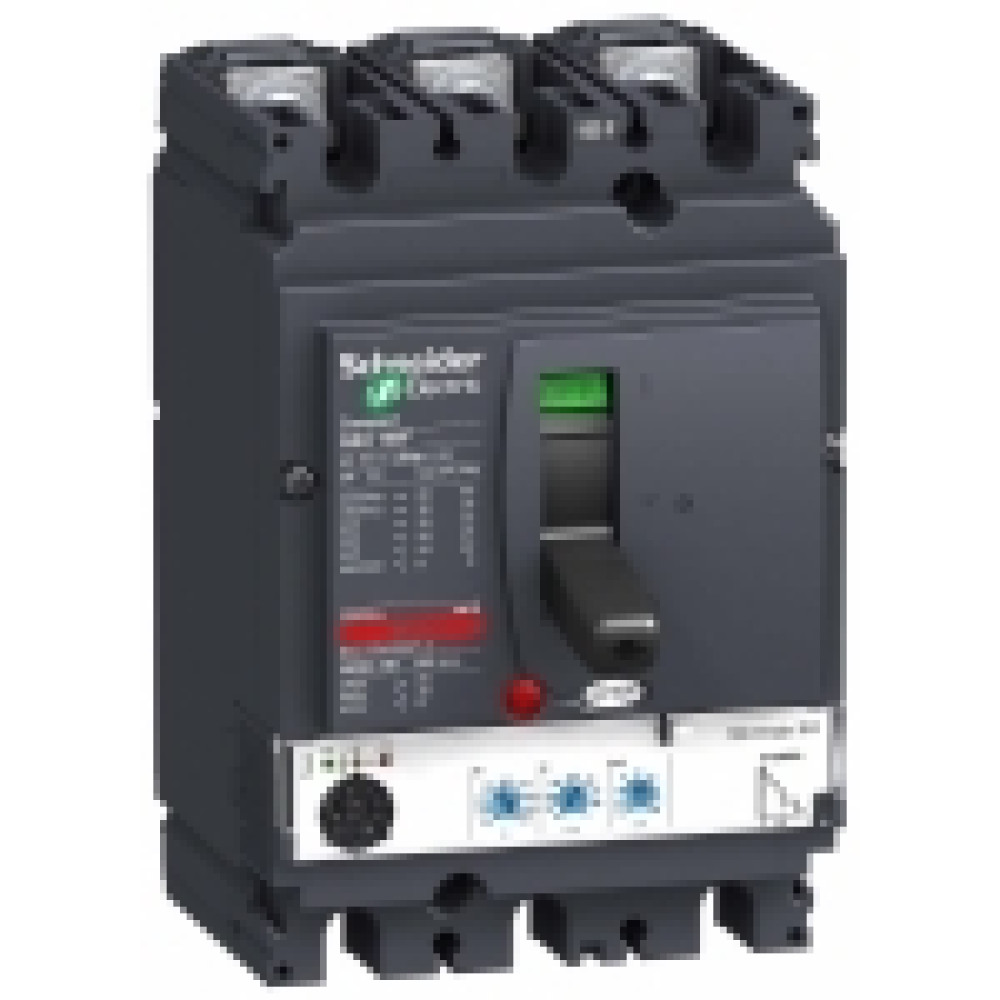

3П3Т АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ MICROLOGIC 2.2 160A NSX160B

Характеристики

• [ics] номинальная рабочая отключающая способность 20 кА в 440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 25 кА в 380/415 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 40 кА в 220/240 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 15 кА в 500 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
• [in] номинальный ток 160 А в 40 °C
• [isd] уставки тока срабатывания при коротком замыкании 1.5...10 x Ir
• [tr] регулируемая уставка времени защиты от перегрузки 11-11 с в 7,2 x Ir 16-16 с в 6 x Ir 400-400 с в 1,5 x Ir
• [ue] номинальное рабочее напряжение 690 V Переменный ток 50/60 Гц
• [ui] номинальное напряжение изоляции 800 В Переменный ток 50/60 Гц
• [up] номинальное импульсное выдерживаемое напряжение 8 кВ
• Вес нетто 2.2 кг
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диапазон длительных задержек срабатывания 63...160 A
• Диапазон уставок защиты от короткого замыкания [isd] 9 регулируемых настроек
• Диапазон уставок мгновенной защиты типа ii фиксированный
• Задание длительной задержки срабатывания фиксированный
• Защита от замыкания на землю Без
• Защитные функции блока управления LSoI
• Информация о ремонтопригодности Подлежит замене
• Исполнение монтажа стационарный
• Код совместимости NSX160
• Количество слотов 5 разъемы
• Краткое название устройства NSX160B
• Локальная индикация Готов к использованию: flashing LED (зеленый) перегрузка: светодиод "105 % Ir" (красный) перегрузка: светодиод "90 % Ir" (желтый)
• Межполюсный шаг 35 мм
• Механическая износостойкость 40000 циклы
• Монтажная опора задняя монтажная панель
• Наименование продукта Compact NSX
• Наименование расцепителя Micrologic 2.2
• Номинальный ток расцепителя 160-160 А в 40 °C
• Область применения распределение
• Описание защищенных полюсов 3t
• Описание полюсов 3P
• Отключающая способность 15 кА Icu в 500 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 20 кА Icu в 440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 25 кА Icu в 380/415 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 40 кА Icu в 220/240 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 B 25 кА 415 V Переменный ток
• Относительная влажность 0-95 %
• Присоединение с верхней стороны передний
• Рабочая высота 0...2000 м без ухудшения рабочих характеристик 2000 m...5000 m с ухудшением рабочих характеристик
• Рабочая температура окружающей среды -25-70 °C
• Серия ComPact NSX100...250 Compact
• Сертификаты CCC EAC Морское исполнение
• Соединение с нижней стороны передний
• Соответствие требованиям по изоляции да в соответствии с EN/IEC 60947-2
• Стандарты EN/IEC 60947
• Степень ударостойкости ik IK07 в соответствии с МЭК 62262
• Температура окружающей среды при хранении -50-85 °C
• Тепловая память 20 минут до и после срабатывания
• Технология расцепителя электронный
• Тип защиты защита от перегрузки (с длительной выдержкой времени) защита от короткого замыкания с фиксированной задержкой мгновенная защита от короткого замыкания
• Тип продукта выключатель
• Тип сети Переменный ток
• Тип уставки времени срабатывания защиты при коротком замыкании фиксированный
• Уставка тока ir защиты с длительной выдержкой времени 9 регулируемых настроек
• Уставка тока мгновенного срабатывания 2400 A
• Электрическая износостойкость 7500 циклы в 690 V In 15000 циклы в 690 V In/2 20000 циклы в 440 V In 40000 циклы в 440 V In/2
