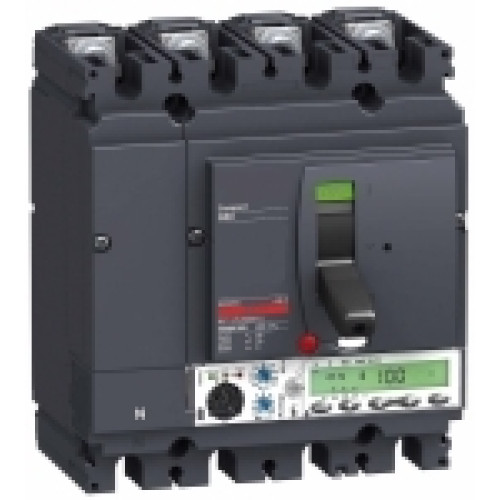

4П4Т АВТОМ. ВЫКЛ. MIC. 5.2A 40A NSX160N

Характеристики

• [ics] номинальная рабочая отключающая способность 10 кА в 660/690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 35 кА в 525 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 36 кА в 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА в 380/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 90 кА в 220/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
• [in] номинальный ток 40 А в 40 °C
• [isd] уставки тока срабатывания при коротком замыкании 1.5...10 x Ir
• [tr] регулируемая уставка времени защиты от перегрузки 15-400 с в 1,5 x Ir 0.35-11 с в 7,2 x Ir 0.5-16 с в 6 x Ir
• [tsd] уставка выдержки времени при коротком замыкании 0-0.4 с
• [ue] номинальное рабочее напряжение 690 V переменный ток 50/60 Гц
• [ui] номинальное напряжение изоляции 800 В переменный ток 50/60 Гц
• [up] номинальное импульсное выдерживаемое напряжение 8 кВ
• Вспомогательные контакты без
• Гарантия Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
• Диапазон длительных задержек срабатывания 18...40 A
• Диапазон уставок защиты от короткого замыкания isd регулируем.
• Диапазон уставок мгновенной защиты типа ii регулируем.
• Задание длительной задержки срабатывания регулируем.
• Защитные функции блока управления LSI
• Индикатор наличия напряжения светодиод "90 % Ir" светодиод "105 % Ir" светодиод "готов к работе"
• Исполнение выключателя стационарный
• Код совместимости NSX160
• Краткое название устройства Compact NSX160N
• Логическая селективность zci с
• Механическая износостойкость 40000 циклы
• Монтажная опора задняя монтажная панель
• Наименование продукта Compact NSX
• Наименование расцепителя Micrologic 5.2 A
• Номинальный ток расцепителя 40-40 А в 40 °C
• Область применения распределение
• Обмен данными журналы и таблицы событий с отметками времени индикаторы необходимости обслуживания отображ. мин./макс. значений подсчет энергии потребляемый ток и мощность мгновенные значения и значения потребления уставки защиты и аварийной сигнализации качество электропитания
• Описание защищенных полюсов 3t + N/2 3t 3t + 1,6 Н 4t
• Описание полюсов 4P
• Отключающая способность 10 кА в 600 В переменный ток 50/60 Гц в соответствии с UL 508 85 кА в 240 V переменный ток 50/60 Гц в соответствии с UL 508 10 кА Icu в 660/690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 35 кА Icu в 525 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА в 480 V переменный ток 50/60 Гц в соответствии с UL 508 36 кА Icu в 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА Icu в 380/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 90 кА Icu в 220/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 N 50 кА 415 V переменный ток
• Положение нейтрали слева
• Присоединение с верхней стороны передний
• Рабочая температура -35-70 °C
• Серия Compact
• Серия продукта NSX100...250
• Сертификаты CCC EAC Морское исполнение
• Соединение с нижней стороны передний
• Соответствие требованиям по изоляции Да в соответствии с EN 60947-2 Да в соответствии с IEC 60947-2
• Сохраняемые электричечкие параметры индикаторы необходимости обслуживания
• Стандарты EN/IEC 60947 UL 508
• Степень защиты ik IK07 в соответствии с IEC 62262
• Температура окружающей среды при хранении -55-85 °C
• Тепловая память 20 минут до и после срабатывания
• Технология расцепителя электронный
• Тип дисплея ЖК дисплей
• Тип защиты защита от перегрузки (с длительной выдержкой времени) защита от короткого замыкания с малой выдержкой времени мгновенная защита от короткого замыкания
• Тип измерения амперметр
• Тип продукта выключатель
• Тип сети переменный ток
• Тип уставки времени срабатывания защиты при коротком замыкании регулируемая
• Уставка защиты нейтрали 0,5 x Ir (3t + N/2) 1 x Ir (4t) 1,6 x Ir (3t + OSN) нет защиты (3t)
• Уставка тока ir защиты с длительной выдержкой времени регулируемый
• Уставка тока мгновенного срабатывания 1,5...15 x In
• Шаг соединения 35 мм
• Электрическая износостойкость 10000 циклы 440 V In/2 в соответствии с IEC 60947-2 15000 циклы 690 V In/2 в соответствии с IEC 60947-2 20000 циклы 440 V In в соответствии с IEC 60947-2 7500 циклы 690 V In в соответствии с IEC 60947-2
