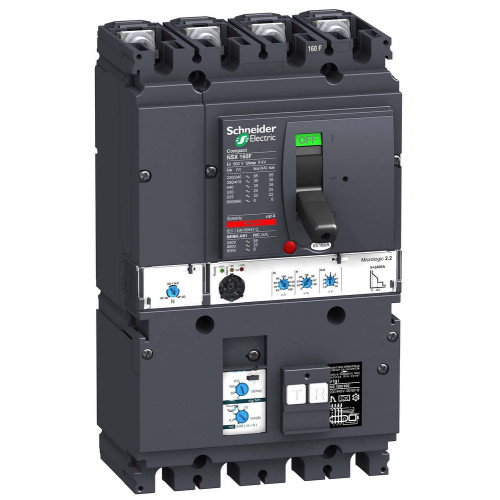

4П4Т АВТ.ВЫК. M.2.2 40A VIGI MH NSX160B

Характеристики

• [ics] номинальная рабочая отключающая способность 20 кА в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 25 кА в 380/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 40 кА в 220/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 15 кА в 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
• [in] номинальный ток 40 А в 40 °C
• [isd] уставки тока срабатывания при коротком замыкании 1.5...10 x Ir
• [iδn] уставка защиты по дифференциальному току 0.03-10 А
• [tr] регулируемая уставка времени защиты от перегрузки 11-11 с в 7,2 x Ir 16-16 с в 6 x Ir 400-400 с в 1,5 x Ir
• [ue] номинальное рабочее напряжение 440 V переменный ток 50/60 Гц
• [ui] номинальное напряжение изоляции 800 В переменный ток 50/60 Гц
• [up] номинальное импульсное выдерживаемое напряжение 8 кВ
• Гарантия Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
• Диапазон длительных задержек срабатывания 0,9...1 x Io
• Диапазон уставок защиты от короткого замыкания isd 9 регулируем. настроек
• Диапазон уставок мгновенной защиты типа ii фиксированный
• Задание длительной задержки срабатывания фиксированный
• Защита от замыкания на землю с
• Защитные функции блока управления LSoI
• Индикатор наличия напряжения светодиод "105 % Ir" светодиод "90 % Ir" светодиод "готов к работе"
• Исполнение выключателя стационарный
• Класс защиты от тока утечки класс А
• Код совместимости NSX160
• Краткое название устройства VigiCompact NSX160B
• Механическая износостойкость 40000 циклы
• Монтажная опора задняя монтажная панель
• Наименование дополнительного модуля защиты от тока утечки MH
• Наименование продукта Compact NSX
• Наименование расцепителя Micrologic 2.2
• Номинальный ток расцепителя 40-40 А в 40 °C
• Область применения распределение
• Описание защищенных полюсов 3t + N/2 3t 4t
• Описание полюсов 4P
• Отключающая способность 15 кА Icu в 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 20 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 25 кА Icu в 380/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 40 кА Icu в 220/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 B 25 кА 415 V переменный ток
• Положение нейтрали слева
• Присоединение с верхней стороны передний
• Рабочая температура -35-70 °C
• Серия Compact
• Серия продукта NSX100...250
• Сертификаты Морское исполнение EAC CCC
• Соединение с нижней стороны передний
• Соответствие требованиям по изоляции Да в соответствии с EN 60947-2 Да в соответствии с IEC 60947-2
• Стандарты EN/IEC 60947
• Степень защиты ik IK07 в соответствии с IEC 62262
• Температура окружающей среды при хранении -55-85 °C
• Тепловая память 20 минут до и после срабатывания
• Технология расцепителя электронный
• Тип защиты защита от перегрузки (с длительной выдержкой времени) short time short-circuit protection with fixed delay мгновенная защита от короткого замыкания
• Тип настройки задержки срабатывания защиты от тока утечки 4 регулируем. настройки
• Тип настройки чувствительности к току утечки 5 регулируем. настроек
• Тип продукта circuit breaker with Vigi add-on
• Тип сети переменный ток
• Тип уставки времени срабатывания защиты при коротком замыкании фиксированный
• Уставка защиты нейтрали 0,5 x Ir (3t + N/2) 1 x Ir (4t) нет защиты (3t)
• Уставка тока ir защиты с длительной выдержкой времени 9 регулируем. настроек
• Уставка тока мгновенного срабатывания 600 A
• Шаг соединения 35 мм
• Электрическая износостойкость 10000 циклы 440 V In/2 в соответствии с IEC 60947-2 15000 циклы 690 V In/2 в соответствии с IEC 60947-2 20000 циклы 440 V In в соответствии с IEC 60947-2 7500 циклы 690 V In в соответствии с IEC 60947-2
