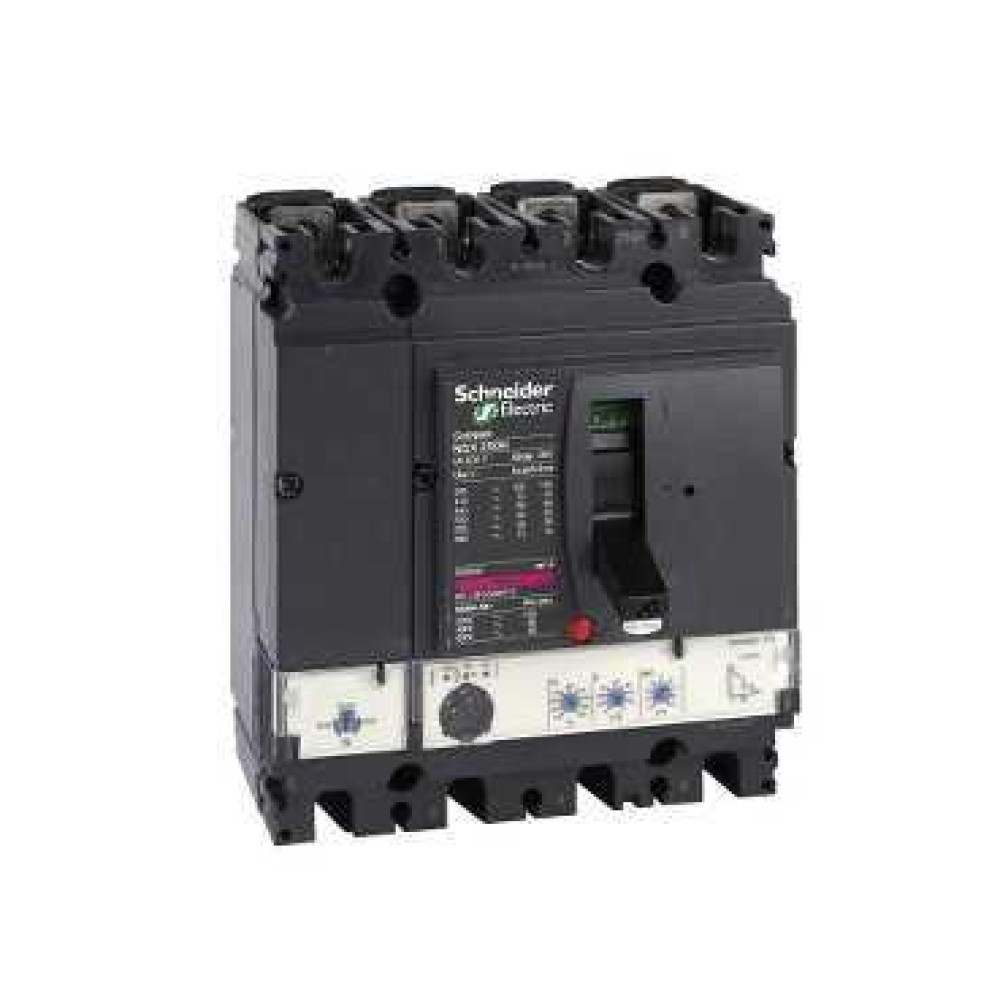

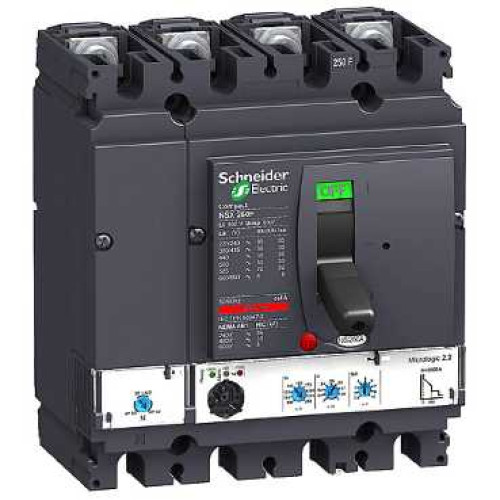

4П4Т АВТ. ВЫКЛ. MICR. 2.2 250A NSX250F

Характеристики

• [ics] рабочая отключающая способность 35 кА в 440 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 36 кА в 380/415 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 85 кА в 220/240 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 22 кА в 525 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 30 кА в 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 8 кА в 660/690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
• [ii] регулируемая уставка тока мгновенного с фиксированный
• [in] номинальный ток 250 А в 40 °C
• [ir] уставка тока защиты с длительной выдержк 9 регулируемых настроек
• [isd] диапазон регулирования уставки защиты 1.5...10 x Ir
• [isd] регулируемая уставка защиты с малой выд 9 регулируемых настроек
• [tr] диапазон регулирования выдержки времени 11-11 с в 7,2 x Ir 16-16 с в 6 x Ir 400-400 с в 1,5 x Ir
• [ue] номинальное рабочее напряжение 690 В Переменный ток 50/60 Гц
• [ui] номинальное напряжение изоляции 800 В Переменный ток 50/60 Гц
• [up] номинальное импульсное выдерживаемое на 8 кВ
• Верхние присоединения передний
• Вес нетто 2.8 кг
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диапазон длительных задержек срабатывания 100...250 A
• Диапазон уставки тока мгновенного срабатыв 3000 A
• Задание длительной задержки срабатывания фиксированный
• Защита от замыкания на землю без
• Защитные функции блока управления LSoI
• Информация о ремонтопригодности Подлежит замене
• Исполнение монтажа стационарный
• Класс защиты от поражения электрическим то класс II
• Код совместимости NSX250
• Количество слотов 5 разъемы
• Краткое название устройства NSX250F
• Логическая селективность zsi без
• Локальная индикация готов к использованию: мигающий светодиод (зеленый) Перегрузка: светодиод "105 % Ir" (красный) Перегрузка: светодиод "90 % Ir" (желтый)
• Межполюсный шаг 35 мм
• Механическая износостойкость 20000 циклы
• Наименование продукта Compact NSX
• Наименование расцепителя Micrologic 2.2
• Нижние присоединения передний
• Номинальный ток расцепителя 250-250 А в 40 °C
• Область применения распределение
• Описание защищенных полюсов 3t + N/2 3t 4t
• Описание полюсов 4P
• Отключающая способность 85 кА в 240 В Переменный ток 50/60 Гц в соответствии с UL 508 22 кА Icu в 525 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 35 кА Icu в 440 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 36 кА Icu в 380/415 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 8 кА Icu в 660/690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 85 кА Icu в 220/240 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 35 кА в 480 В Переменный ток 50/60 Гц в соответствии с UL 508 30 кА Icu в 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 15 кА в 600 В Переменный ток 50/60 Гц в соответствии с UL 508 F 36 кА 415 В Переменный ток
• Относительная влажность 0-95 %
• Положение нейтрали слева
• Рабочая высота 0...2000 м без ухудшения рабочих характеристик 2000...5000 м с ухудшением рабочих характеристик
• Рабочая температура окружающей среды -25-70 °C
• Серия ComPact NSX100...250 Compact
• Сертификаты CCC морское исполнение EAC
• Соответствие требованиям по изоляции да в соответствии с EN/IEC 60947-2
• Стандарты EN/IEC 60947
• Степень ударостойкости ik IK07 в соответствии с IEC 62262
• Температура окружающей среды при хранении -50-85 °C
• Тепловая память 20 минут до и после срабатывания
• Технология расцепителя электронный
• Тип защиты защита от перегрузки (с большой выдержкой времени) защита от короткого замыкания с фиксированной выдержк мгновенная защита от короткого замыкания
• Тип продукта Автоматический выключатель
• Тип сети Переменный ток
• Тип уставки времени срабатывания защиты пр фиксированный
• Уставка защиты нейтрали 0,5 x Ir (3t + N/2) 1 x Ir (4t) нет защиты (3t)
• Электрическая износостойкость 5000 циклы в 690 В In 10000 циклы в 690 В In/2 10000 циклы в 440 В In 20000 циклы в 440 В In/2
