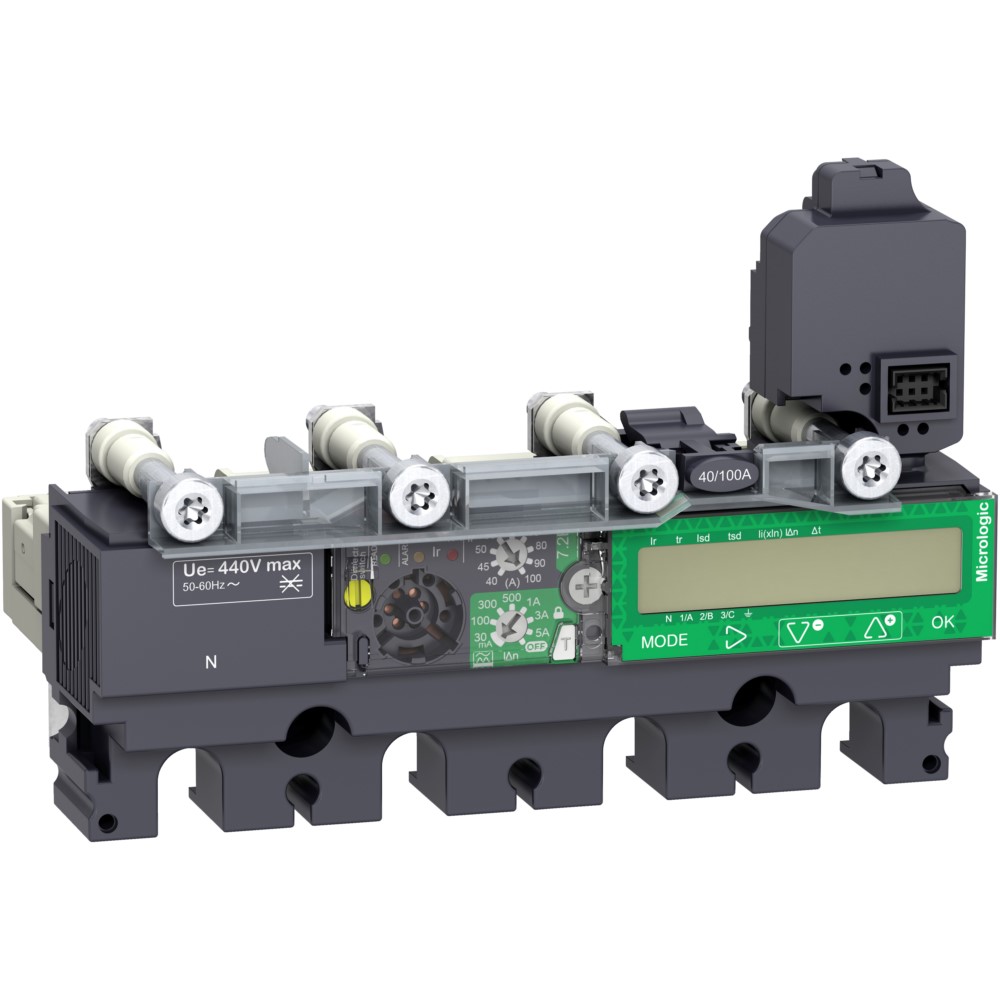

4П РАСЦЕП.MIC. 7.2E Vigi 100А/NSX100-250

Характеристики

• [ii] регулируемая уставка тока мгновенного с регулируемый
• [ir] уставка тока защиты с длительной выдержк 9 регулируемых настроек
• [isd] диапазон регулирования уставки защиты 1.5...10 x Ir
• [isd] регулируемая уставка защиты с малой выд регулируемый
• [iδn] регулируемая уставка защиты от токов ут 500-500 мА 30-30 мА 5-5 А 100-100 мА 300-300 мА 3-3 А 1-1 А
• [tr] диапазон регулирования выдержки времени 15-400 с в 1,5 x Ir 0.35-11 с в 7,2 x Ir 0.5-16 с в 6 x Ir
• [tsd] диапазон регулирования выдержки времен 0-0.4 с
• [ue] номинальное рабочее напряжение 440 В Переменный ток 50/60 Гц
• [δt] регулируемая выдержка времени защиты от 0-0 мс 150-150 мс 500-500 мс 60-60 мс 1-1 с
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диапазон длительных задержек срабатывания 40...100 A
• Диапазон совместимости ComPact NSX100 ComPact NSX160 ComPact NSX250
• Диапазон уставок мгновенной защиты 1500 A
• Задание длительной задержки срабатывания регулируемый
• Защита от замыкания на землю интегрированный
• Защитные функции блока управления LSIR
• Класс защиты от тока утечки класс А
• Логическая селективность zsi без
• Наименование продукта Micrologic
• Наименование расцепителя Micrologic 7.2 E
• Область применения распределение
• Описание защищенных полюсов 3t + N/2 3t 4t 3t + OSN
• Описание полюсов 4P
• Передача данных отображ. мин./макс. значений индикаторы необходимости обслуживания отчеты об испытаниях потребляемый ток и мощность журналы и таблицы событий с метками времени ток утечки на землю подсчет энергии уставки защиты и аварийной сигнализации качество электропитания мгновенные значения и значения потребления
• Положение нейтрали слева
• Рабочая температура окружающей среды -25-70 °C
• Серия ComPact NSX100...250 Compact
• Сертификаты CCC CB EAC
• Стандарты IEC 60947-2 UL 508 NEMA AB1 EN 60947-2
• Температура окружающей среды при хранении -40-85 °C
• Тепловая память 20 минут до и после срабатывания
• Технология расцепителя электронный
• Тип дисплея ЖК дисплей
• Тип защиты защита от перегрузки (с большой выдержкой времени) защита от короткого замыкания с малой выдержкой време мгновенная защита от короткого замыкания защита от утечки тока
• Тип измерения счетчик энергии
• Тип настройки задержки срабатывания защиты регулируемый
• Тип настройки чувствительности к току утеч регулируемый
• Тип продукта расцепитель
• Тип сети Переменный ток
• Тип уставки времени срабатывания защиты пр регулируемая
• Уставка защиты нейтрали 0,5 x Ir (3t + N/2) 1 x Ir (4t) 1,6 x Ir (3t + OSN) нет защиты (3t)
