МОДУЛЬ ВХОДА/ВЫХОДА ДЛЯ АВТОМ. ВЫКЛ/ I/O
LV434063

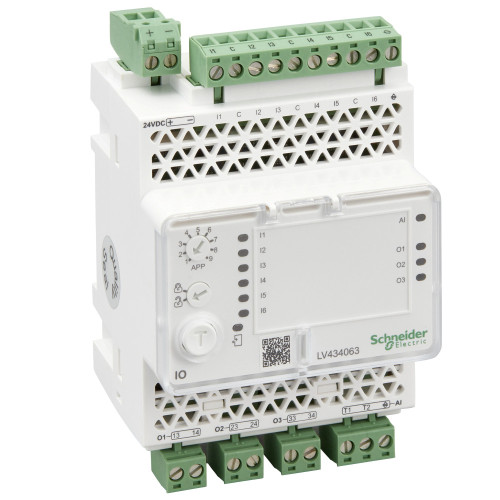

Модуль ввода/вывода IO Schneider Electric, модуль шасси выкатного выключателя
- 2 порта RJ45
- исполнение - 6 дискретных входов и 1 аналоговый вход, 3 дискретных выхода
- питание - 24 В пост.тока
- потребляемый ток - 165 мА
- ВхШхГ – 71.7x116x70.6 мм
- монтаж На DIN-рейку.
Модуль ввода/вывода IO предназначен для выкатных выключателей MasterPact и ComPact.
Модуль IO совместим с техническими требованиями Кабельной системы ULP.
В одной сети ULP могут быть соединены друг с другом два модуля IO.
- 2 порта RJ45
- исполнение - 6 дискретных входов и 1 аналоговый вход, 3 дискретных выхода
- питание - 24 В пост.тока
- потребляемый ток - 165 мА
- ВхШхГ – 71.7x116x70.6 мм
- монтаж На DIN-рейку.
Модуль ввода/вывода IO предназначен для выкатных выключателей MasterPact и ComPact.
Модуль IO совместим с техническими требованиями Кабельной системы ULP.
В одной сети ULP могут быть соединены друг с другом два модуля IO.
Класс: Полевая шина, децентрализованн. периферия - аналог./цифров. блок ввода/вывода (ID: EC001597)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000008 | Ширина | 71.7 | мм |
| EF000040 | Высота | 116 | мм |
| EF000049 | Глубина | 70.6 | мм |
| EF001428 | Ток на входе на сигнале 1 | 6.1 | мА |
| EF001597 | Подходит для функций безопасности | Да | |
| EF001992 | Количество цифров. входов | 6 | |
| EF001993 | Количество цифров. выходов | 3 | |
| EF001994 | Количество аналог. входов | 1 | |
| EF002382 | Задержка при обмене сигналом | 0...20 | мс |
| EF002991 | Тип питающего напряжения | EV000461 DC (постоян.) | |
| EF003017 | Поддержка протокола LON | Да | |
| EF003027 | Количество других HW-интерфейсов | 2 | |
| EF003028 | С оптическим интерфейсом | Да | |
| EF003033 | Тип вход. напряжения | EV000461 DC (постоян.) | |
| EF003050 | Поддержка протокола TCP/IP | Да | |
| EF003051 | Поддержка протокола ASI | Да | |
| EF003052 | Поддержка протокола PROFIBUS | Да | |
| EF003053 | Поддержка протокола CAN | Да | |
| EF003054 | Поддержка протокола INTERBUS | Да | |
| EF003055 | Поддержка протокола KNX | Да | |
| EF003057 | Поддержка протокола MODBUS | Да | |
| EF003058 | Поддержка протокола Data-Highway | Да | |
| EF003059 | Поддержка протокола DeviceNet | Да | |
| EF003060 | Поддержка протокола SUCONET | Да | |
| EF003062 | Поддержка протокола других шинных систем | Да | |
| EF003215 | Выходящее напряжение на цифров. выходе | 250...250 | В |
| EF003218 | Выходящий ток на цифров. выходе | 5 | А |
| EF003219 | Аналог. вход, ток | Да | |
| EF003221 | Аналог. вход, напряжение | Да | |
| EF003222 | Аналог. вход, резистор | Да | |
| EF003224 | Аналог. вход, резисторный термометр | Нет | |
| EF003225 | Аналог. вход, термопара | Нет | |
| EF003227 | Аналог. вход, конфигурируемый сигнал | Нет | |
| EF003234 | Аналог. выход, ток | Да | |
| EF003235 | Аналог. выход, напряжение | Да | |
| EF003236 | Конфигурируемый аналог. выходной сигнал | Да | |
| EF003320 | Защита от короткого замыкания, возможны цифров. выходы | Нет | |
| EF003601 | Тип цифров. выхода | EV000154 Прочее | |
| EF003961 | Тип подключения | EV000415 Винтовое соединение | |
| EF003972 | Возможность монтажа на рейку | Нет | |
| EF004118 | Системное комплектующее | Да | |
| EF005474 | Степень защиты (IP) | EV006409 IP2X | |
| EF006657 | Поддержка протокола SERCOS | Да | |
| EF006662 | Поддержка протокола INTERBUS-Safety | Да | |
| EF007016 | Возможна установка спереди | Да | |
| EF007018 | Возможна установка в стойку | Да | |
| EF007020 | Монтаж на стену/непосредственная установка | Да | |
| EF007178 | Радиостандарт Bluetooth | Да | |
| EF007179 | Радиостандарт WLAN 802.11 | Да | |
| EF007298 | Задатчик связей вводы/вывода | Нет | |
| EF007519 | Поддержка протокола AS-Interface Safety at Work | Да | |
| EF007520 | Поддержка протокола DeviceNet Safety | Да | |
| EF007521 | Поддержка протокола EtherNet/IP | Нет | |
| EF007522 | Поддержка протокола Foundation Fieldbus | Да | |
| EF007524 | Поддержка протокола PROFINET CBA | Да | |
| EF007525 | Поддержка протокола PROFINET IO | Да | |
| EF007526 | Поддержка протокола PROFIsafe | Да | |
| EF007527 | Поддержка протокола SafetyBUS p | Да | |
| EF007534 | Напряжение питания постоян. тока (DC) | 19.2...26.4 | В |
| EF007554 | Предельно допуст. напряжение на входе | 19.8...25.2 | В |
| EF008222 | Тип выход. напряжения | EV000460 AC (перемен.) | |
| EF008516 | Конфигурируемые цифров. входы | Нет | |
| EF008518 | Конфигурируемые аналог. входы | Нет | |
| EF008519 | Конфигурируемые аналог. выходы | Да | |
| EF008520 | Конфигурируемые цифров. выходы | Нет | |
| EF008523 | Радиостандарт GPRS | Да | |
| EF008524 | Радиостандарт GSM | Да | |
| EF008525 | Радиостандарт UMTS | Да | |
| EF009889 | Сертифицировано по IEC 61508 | EV000494 Нет (без) |
Характеристики
- Вес нетто 229.5 г
- Временная задержка 0...20 s
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Длина кабеля 10 м
- Информация о ремонтопригодности Подлежит замене
- Исполнение монтажа защелками
- Код совместимости вх./вых.
- Краткое название устройства вх./вых.
- Монтажная опора DIN рейка 35 мм
- Наименование продукта Enerlin'X IO
- Номинальное напряжение питания [us] 24 В постоянный ток - 20...10 %
- Относительная влажность 5-85 %
- Потребляемый ток 165 мА
- Рабочая температура окружающей среды -20-70 °C
- Серия ComPact NSX100...250 ComPact NSX400...630 ComPact NS630b...1600 ComPact NS1600b...3200 Enerlin'X
- Сертификаты FCC ГОСТ CE cULus
- Совместимость серий продукта Masterpact MTZ Masterpact NT Masterpact NW Compact NSX Compact NS630b...1600 Compact NS1600b...3200 PowerPact J PowerPact L PowerPact H PowerPact P PowerPact R
- Соединения – клеммы клеммный блок с винтовыми зажимами
- Стандарты IEC 60947-6-2 UL 60950 IEC 60950 UL 508
- Температура окружающей среды при хранении -40-85 °C
- Тип входа цифровых в состоние "1": 19.8-25.2 В - постоянный ток - 6.1-8.8 мА цифровых в состоние "0": 0-19.8 В - постоянный ток - 0-0 мА
- Тип выхода цифровых: 250 В - Переменный ток - 5 А
- Тип продукта модуль входов/выходов
- Тип сети обмена данными Universal Plug Logic в 2 разъема RJ45
- Частота вибрации 5-8.4 Гц
- Электромагнитная совместимость испытание стойкости к с электролитическому разряду в соответствии с EN/IEC 61000-4-2 стойкость к излучаемым помехам 10 V/m в соответствии с EN/IEC 61000-4-3 испытание невосприимчивости к импульсным помехам в соответствии с EN/IEC 61000-4-5
