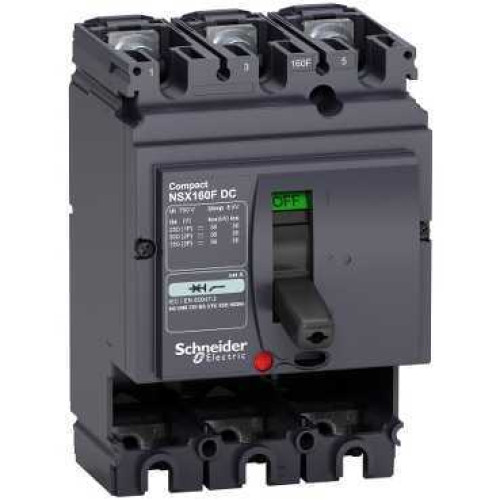

3П NSX160F DC КОММУТАЦ.БЛОК
LV438103
Класс: Силовой автоматический выключатель (ID: EC000228)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF001389 | Номин. продолжительный ток Iu | 160 | А |
| EF001391 | Количество полюсов | 3 | |
| EF003977 | Номин. напряжение | 750...750 | В |
| EF005474 | Степень защиты (IP) | EV006410 IP30 | |
| EF006671 | Вид подключения главной электрич. цепи | EV007926 Передняя сторона | |
| EF006697 | Моторный привод встроенный | Да | |
| EF006819 | Тип подключения силовой электрич. цепи | EV000415 Винтовое соединение | |
| EF006976 | Тип элемента управления | EV000421 Ручка-переключатель | |
| EF007006 | Возможность установки индикатора отключения | Нет | |
| EF007048 | Номин. отключающая способность Icu при 400 В, 50 Гц | 36 | кА |
| EF007250 | Подходит для монтажа на DIN-рейку (Ω-типа) | Да | |
| EF007296 | Встроенная защита от замыканий на землю | Да | |
| EF007386 | Моторный привод опционально | Нет | |
| EF007518 | С расцепителем минимального напряжения | Да | |
| EF008240 | Конструкция прибора | EV009211 Встраив. устройство фиксированной установки (стационарный) | |
| EF008904 | Монтаж на DIN-рейку (Ω-типа) опционально | Нет | |
| EF008906 | Комплектное устройство с блоком защиты | Да |
Характеристики
- [ics] рабочая отключающая способность 36 кА в 250 В Постоянный ток (DC) в соответствии с IEC 60947-2 (1P) 36 кА в 48/125 В Постоянный ток (DC) в соответствии с IEC 60947-2 (1P) 36 кА в 500 В Постоянный ток (DC) в соответствии с IEC 60947-2 (2P) 36 кА в 750 В Постоянный ток (DC) в соответствии с IEC 60947-2 (3P)
- [in] номинальный ток 160 А в 40 °C
- [ue] номинальное рабочее напряжение 750 В Постоянный ток (DC)
- [ui] номинальное напряжение изоляции 750 В Постоянный ток (DC) в соответствии с IEC 60947-2
- [up] номинальное импульсное выдерживаемое на 8 кВ в соответствии с IEC 60947-2
- Верхние присоединения передний
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Исполнение монтажа стационарный
- Краткое название устройства Compact NSX160F DC
- Максимальное время отключения 10 мс
- Механическая износостойкость 10000 циклы в соответствии с IEC 60947-2
- Наименование автоматического выключателя Compact NSX160F DC
- Наименование продукта Compact NSX DC
- Нижние присоединения передний
- Область применения распределение
- Описание полюсов 3P
- Отключающая способность 36 кА Icu в 250 В Постоянный ток (DC) 1P в соответствии с IEC 60947-2 36 кА Icu в 24...125 В Постоянный ток (DC) 1P в соответствии с IEC 60947-2 36 кА Icu в 500 В Постоянный ток (DC) 2P в соответствии с IEC 60947-2 36 кА Icu в 750 В Постоянный ток (DC) 3P в соответствии с IEC 60947-2
- Рабочая температура окружающей среды -25-70 °C
- Серия ComPact NSX100...250 DC Compact
- Сертификаты KEMA ASEFA ASTA LCIE
- Соответствие требованиям по изоляции да в соответствии с EN/IEC 60947-2
- Стандарты IEC 60947-2
- Степень ударостойкости ik IK07 в соответствии с EN 50102
- Температура окружающей среды при хранении -50-85 °C
- Тип защиты Без защиты
- Тип продукта базовая рама
- Тип сети Постоянный ток (DC)
- Шаг соединения 35 мм
- Электрическая износостойкость 10000 циклы 250 В Постоянный ток (DC) In/2 в соответствии с IEC 60947-2 10000 циклы 500 В Постоянный ток (DC) In/2 в соответствии с IEC 60947-2 10000 циклы 750 В Постоянный ток (DC) In/2 в соответствии с IEC 60947-2 5000 циклы 250 В Постоянный ток (DC) In в соответствии с IEC 60947-2 5000 циклы 500 В Постоянный ток (DC) In в соответствии с IEC 60947-2 5000 циклы 750 В Постоянный ток (DC) In в соответствии с IEC 60947-2
В наличии на складе: Ожидается поступление
21300.00р.
- Ожидается поступление
- Код товара: LV438103
- Артикул: LV438103
