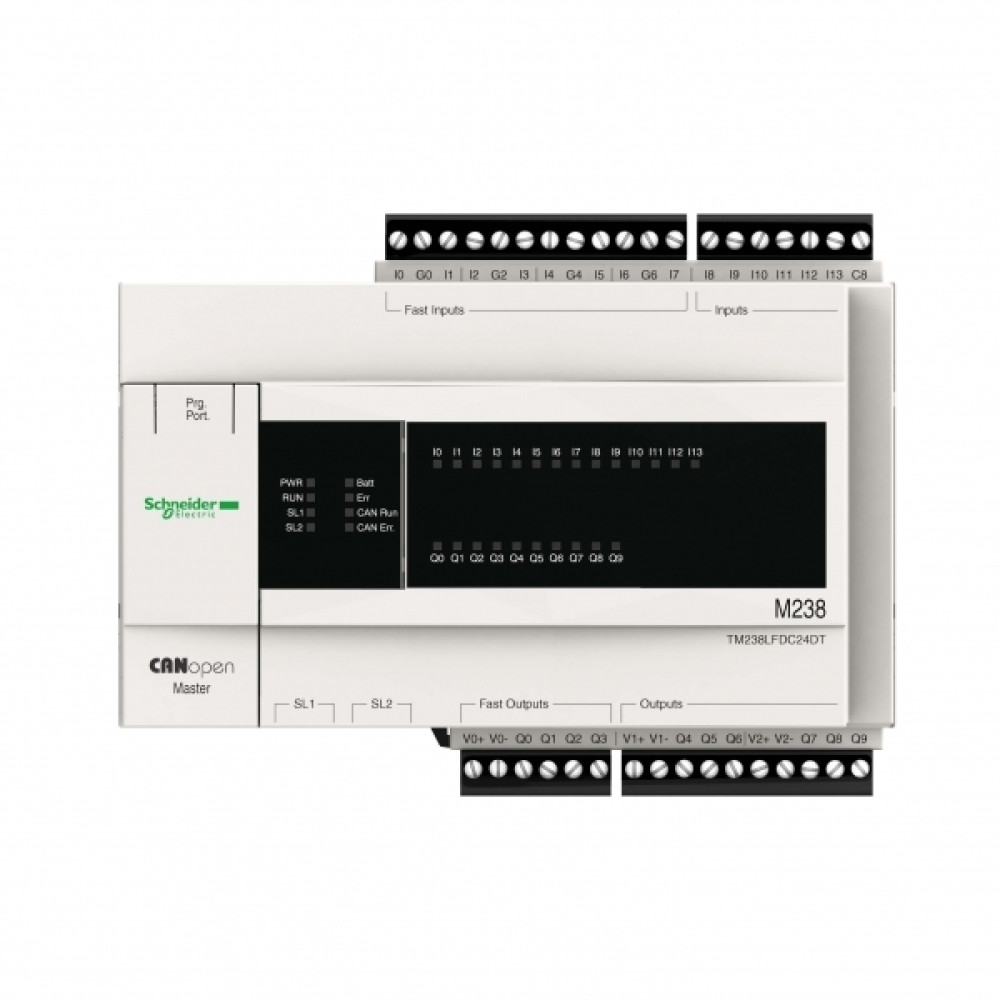

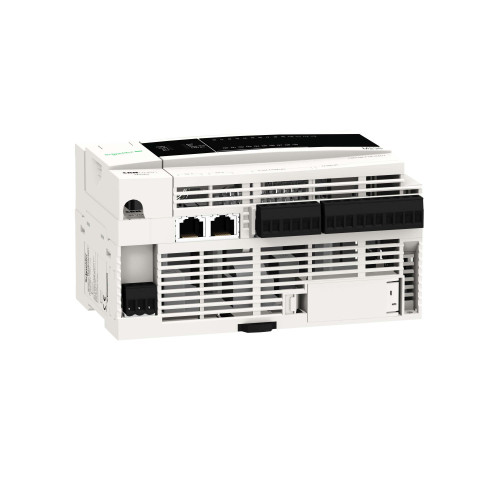

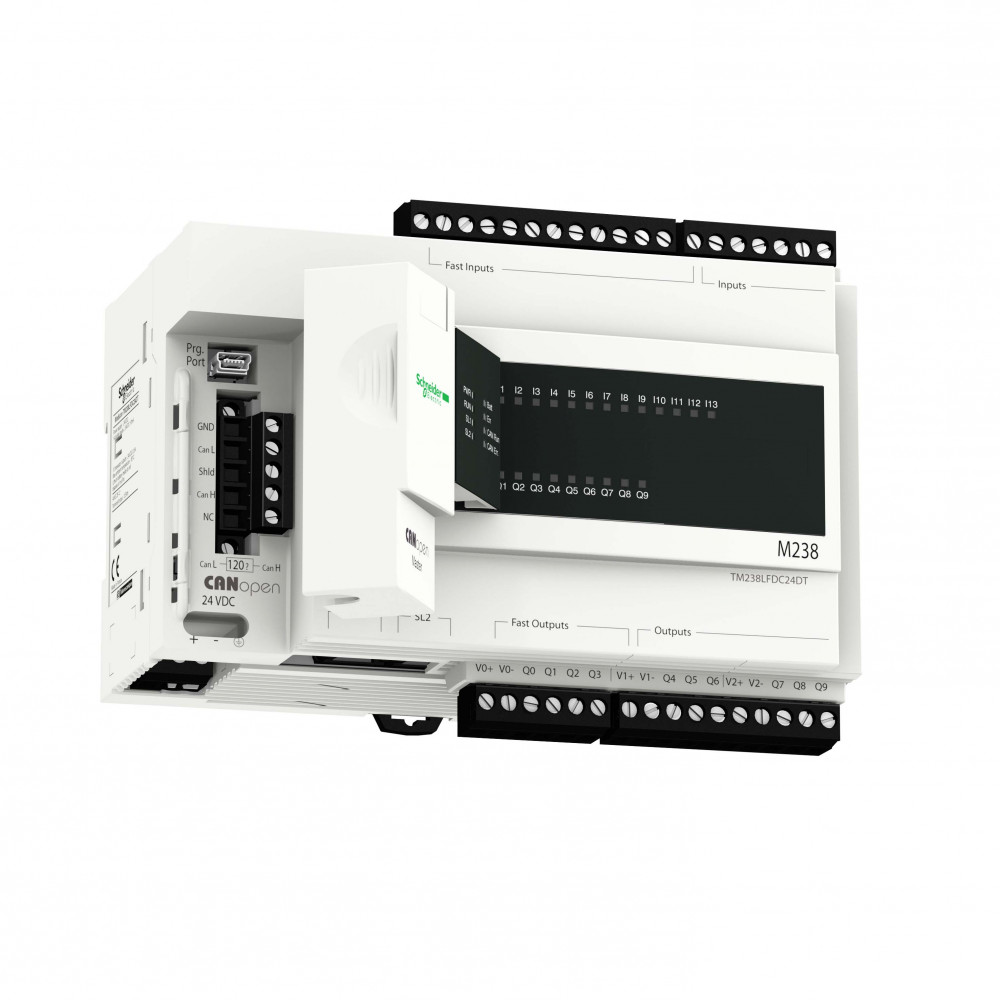

M238 24ВХ/ВЫХ CANOPEN МАСТЕР 24В= ТРАНЗ

Характеристики

• Exct time for event task = 0.75 ms арифм. слово DINT 0.95 ms арифм. двойное слово DINT
• Execution time per instruction 0.42 µs арифм. слово DINT LD и ST 0.439 µs арифм. слово DINT операции +, -, x 0.459 µs арифм. двойное слово DINT LD и ST 0.506 µs арифм. двойное слово DINT операции +, -, x 0.648 µs арифм. с плав. точкой REAL LD и ST 5111 µs арифм. с плав. точкой REAL операции +, -, x 7.25 µs арифм. с плав. точкой REAL операцией 0.971 µs булево
• Maximum cable distance between devices экранированный кабель:
• Maximum input/output number 136 съемный клеммный блок с винтовыми зажимами с модулем расширения вв.-выв. 192 клеммный блок с пружинными зажимами с модулем расширения вв.-выв. 248 разъем HE -10 с модулем расширения вв.-выв.
• Maximum leakage current 2 мА для быстродействующий выход 0.05 мА для выход
• Maximum number of i/o expansion module 7
• Maximum output frequency 100 кГц для быстродействующий выход (режим PTO) 100 кГц для выход 20 кГц для быстродействующий выход (режим ШИМ)
• [ures] напряжение нулевой последовательности 2 В для обычный и быстродействующий выход
• Абсолютная погрешность измерения 1 % полной шкалы скважность 20...80% для быстродействующий выход (режим ШИМ) 1 % полной шкалы для быстродействующий выход (режим PTO)
• Антидребезговая фильтрация 0 мс задаваемый вход/быстродействующий вход 1.5 мс задаваемый вход/быстродействующий вход 12 мс задаваемый вход/быстродействующий вход 4 мс задаваемый вход/быстродействующий вход
• Вес нетто 0.595 кг
• Виброустойчивость 1 gn, амплитуда: 3.5мм (f = 5-150 Гц)
• Время срабатывания < 1 мс для выход 0,25 мс для быстродействующий выход 3 ms для вход 300 нс для быстродействующий вход
• Входной импеданс 2.3 кОм для вход 3 кОм для быстродействующий вход
• Высота над уровнем моря 0...2000 м
• Высота хранения 0-3000 м
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Дополнительная функция PID обработка событий
• Кол-во дискретных входов/выходов 24
• Кол-во общих точек 1 для быстродействующий выход 1 для вход 2 для выход 4 для быстродействующий вход
• Количество входов счёта 8 счетные входы в 100 кГц 32 бит
• Количество дискретных входов 6 для вход в соответствии с EN/МЭК 61131-2 тип 1 8 для быстродействующий вход в соответствии с EN/МЭК 61131-2 тип 1
• Количество дискретных выходов 4 быстродействующий выход 6 выход
• Конфигурируемое время фильтрования 0.004 мс для быстродействующий вход 0.4 мс для быстродействующий вход 1 мс для быстродействующий вход 2 мс для быстродействующий вход 4 мс для быстродействующий вход
• Логика дискретного выхода =+ lgc (source)/ngtv lgc (sink)
• Локальная индикация RUN: 1 светодиод бат.: 1 светодиод ошибка модуля (ERR): 1 светодиод состояние вх/вых.: 1 светодиод на каждый канал PWR: 1 светодиод последовательныя линия1 (SL1): 1 светодиод CAN ERR: 1 светодиод CAN RUN: 1 светодиод последовательныя линия2 (SL2): 1 светодиод
• Максимальный пусковой ток 35 А
• Накладные расходы системы 0.15 мс для управляющая задача (ШИМ, частотомер) 0.15 мс для управляющая задача (простой счет) 0.2 мс для управляющая задача (выход импульсной последовательности) 0.35 мс для управляющая задача (расширенный счет) 0.9 мс для управляющая задача (вв/выв.)
• Напряжение дискретного входа 24 V
• Напряжение дискретного выхода 24 В пост. ток
• Номинальное напряжение питания [us] 24 В постоянный ток
• Описание памяти встроенное ОЗУ 1000 кБ
• Относительная влажность 95-95 % без образования конденсата
• Питание питание последовательного канала 5 В,
• Питание датчика 19.2-30 В пост. тока
• Пределы выходного напряжения 19,2...32 В
• Пределы напряжения питания 19.2-28.8 В
• Предельный уровень коммутации напряжения в >= 15 В для вход/быстродействующий вход
• Профиль функции canopen DS 301 V4.02 DR 303-1
• Рабочая температура окружающей среды -10-55 °C
• Развязка между каналами 500 V для группы из 2 быстродействующих входов 500 V для обычного и быстродействующего выхода отсутствует вход
• Развязка между каналом и внутренними логическими схемами 500 V Постоянный ток (DC)
• Распределение входов-выходов чтение/запись модуль вв/выв. на монт. основании чтение/запись вв/выв. на шине CANopen чтение/запись вв/выв. на модулях расширения
• Резервируемые данные переменные типа временной и постоянной памяти встроенная батарея, 3 суток автономность, время зарядки: 22 ч, срок службы батареи: 10 г. переменные типа временной и постоянной памяти доп. литий-тионил хлоридная батарея (TSXPLP01), 1 год автономность
• Серия логический контроллер Modicon M238
• Сертификаты ГОСТ CTick CSA UL
• Скорость передачи 1000 Кбит/s для шины длиной 20-20 м для CANopen 125 kbit/s для шины длиной 500-500 м для CANopen 250 kbit/s для шины длиной 250-250 м для CANopen 425 Кбит/с для шины длиной 125-125 м для CANopen 50 kbit/s для шины длиной 1000-1000 м для CANopen 500 kbit/s для шины длиной 100-100 м для CANopen 800 kbit/s для шины длиной 50-50 м для CANopen
• Сопротивление изоляции > 10 МОм при 500 В между зажимами вх/вых. и землей > 10 МОм при 500 В между зажимами питания и заземления
• Специальная область применения продукта -
• Стойкость к кратковременным исчезновениям 10 мс
• Структура приложения 32 уровня важности между задачами 2 конфигурируемые непериодические/циклические/инициируемые событиями доп. задачи 1 конфигурируемая непериодическая/циклическая управляющая задача 4 задачи прерывания
• Температура окружающей среды при хранении -40-70 °C
• Тип встроенных клемм 1 изолированный последовательный каннал с розетка RJ45 разъем, протокол: Modbus с ведущий/ведомый метод, рама передачи: RTU/ASCII или SoMachine-Network, физический интерфейс: RS485, скорость передачи: 1,2...1150,2 Кбит/с (115,2 Кбит/с по умолчанию) 1 изолированный последовательный каннал с розетка RJ45 разъем, протокол: Modbus с ведущий/ведомый метод, рама передачи: RTU/ASCII, символьный режим или SoMachine-Network, физический интерфейс: RS232/RS485, скорость передачи: 1,2,.38,4 Кбит/с (19,2 Кбит/с по умолчанию) CANopen с съемный клеммный блок с винтовыми зажимами разъем, протокол: CANopen
• Тип дискретных входов положительная логика (приемник) для быстродействующий вход "приемник" или "источник" (положительная/отрицательная для вход
• Тип напряжения дискретного входа пост. тока
• Тип продукта компактный базовый блок
• Ток дискретного входа 10.4 мА для вход 8 мА для быстродействующий вход
• Точное время для 1 к инструкций 0.3 ms (70 % булевых + 30 % арифметических с фикс. запятой)
• Уровень или класс класс M20 - 16 подчиненные устройства для CANopen
• Функции позиционирования PWM (ШИМ)/PTO 2 каналы в 100 кГц
• Часы реального времени с часы, отклонение часов 10 с/месяц в 25-25 °C
• Электрическая прочность изоляции 500 В в течение 1 мин., между зажимами вх/вых. и заземления 500 В в течение 1 мин., между зажимами питания и заземления
• Электрическое соединение 1 разъем mini B USB 2.0для программируемого терминала 1 съемный клеммный блок с винтовыми зажимами (12 зажимов)для подключения датчиков (быстродейств. входы) 1 съемный клеммный блок с винтовыми зажимами (7 зажимов)для подключения датчиков (входы) 1 съемный клеммный блок с винтовыми зажимами (10 зажимов)для подключения 4 формирователей сигналов исп. устройства (быстродейств. выход) 1 съемный клеммный блок с винтовыми зажимами (6 зажимов)для подключения 6 формирователей сигналов исп. устройства (выход) 1 съемный клеммный блок с винтовыми зажимамидля подключения питания 24 В пост. тока 1 съемный клеммный блок с винтовыми зажимами (5 зажимов)для подключения к шине CANopen
