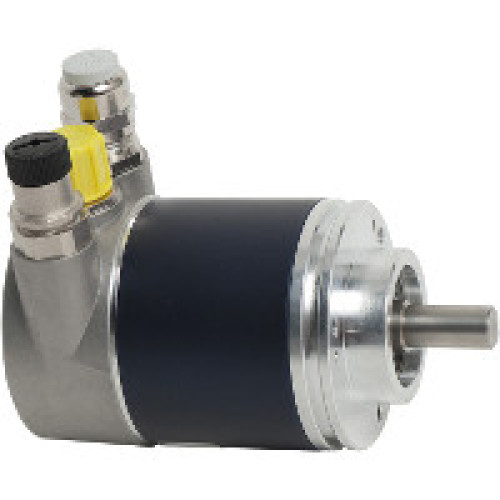

МНОГООБОРОТ. АБСОЛ. ЭНКОДЕР CAN OPEN 25

Характеристики

• [us] номинальное напряжение сети 24 В пост. ток
• Виброустойчивость 10 gn (частота= 10-2000 Гц) в соответствии с IEC 60068-2-6
• Выдерживаемая импульсная помеха 0.5 кВ, уровень 1 в соответствии с IEC 61000-4-5
• Выходная частота 800-800 кГц
• Гарантия Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
• Диаметр 58 мм
• Диаметр вала 10 мм
• Директива ec rohs Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
• Допуск вала h8
• Значение момента 0.003 Н-м
• Информация об исключениях по регламенту rohs да
• Краткое название устройства XCC
• Максимальная нагрузка 11 daN радиальный
• Максимальное число оборотов 6000 об/мин
• Материал вала нержавеющая сталь
• Материал основания алюминий
• Материал шкафа алюминий
• Момент инерции вала 30 г/см²
• Не содержит особо опасных веществ согласно декларации reach да
• Не содержит ртути да
• Не содержит токсичных тяжелых металлов да
• Потребляемый ток 0...100 мА холостой ход
• Пределы напряжения питания 10-30 В пост. ток
• Рабочая температура -40-85 °C
• Разрешение 4096 turns/8192 points
• Регламент reach Содержание особо опасных веществ не превышает пороговую величину
• Светодиодный индикатор состояния CAN_RUN: 1 светодиод (зеленый) CAN_ERR: 1 светодиод (красный)
• Серия продукта OsiSense XCC
• Сертификаты CiA стандарты оперативной совместимости Schneider Electric
• Скорость передачи 20 kbit/s 1000 kbit/s 800 kbit/s 500 kbit/s 250 kbit/s 50 kbit/s 125 kbit/s 10 kbit/s
• Специальная область применения продукта -
• Стойкость к коммутационным помехам 1 кВ сигнальные порты уровень 3 в соответствии с IEC 61000-4-4 2 кВ разъемы питания уровень 3 в соответствии с IEC 61000-4-4
• Стойкость к электромагнитным полям 10 В/м уровень 3 в соответствии с IEC 61000-4-3
• Стойкость к электростатическому разряду 2 кВ (разряд при контакте) уровень 2 в соответствии с IEC 61000-4-2 4 кВ (выброс воздуха) уровень 2 в соответствии с IEC 61000-4-2
• Температура окружающей среды при хранении -40-85 °C
• Тип выходного каскада CANopen 25-разрядн.
• Тип датчика положения mltrn abs encoder fieldbus
• Тип защиты защита от включения с обратной полярностью защита от бросков напряжения
• Тип управляющего вала сплошной вал
• Тип шарикоподшипников 6000ZZ1
• Тип шины CANopen S10 (Transparent Ready) DS 406 V3.1, class C2 в соответствии с DR303-1V1.3, DR303-3 V1.2., ISO 11898, DS301 V4.02/CAN2.A
• Электрическое соединение 1 вилка + 1 розетка + 1 кабельный сальник M12 радиальный 5 контактов Pg 9 radial для подключения сетевых входов/выходов и внешнего питания
