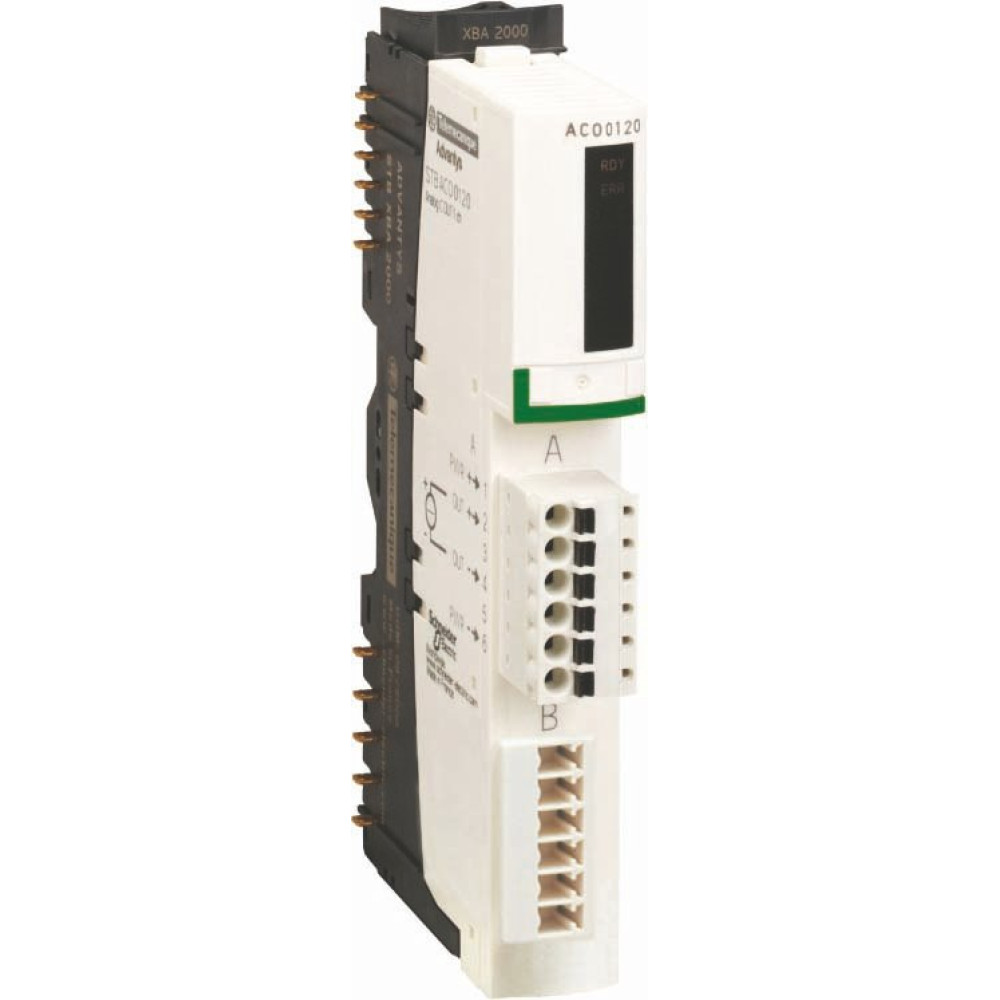

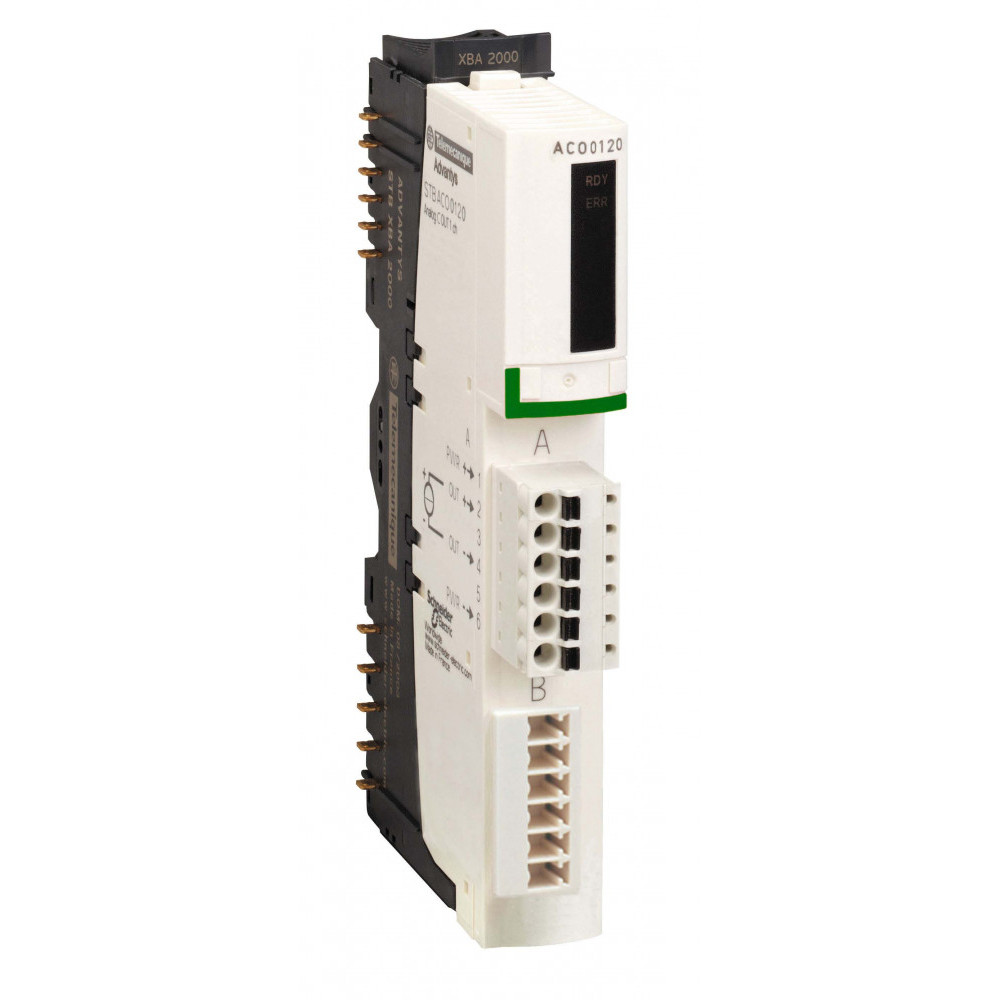

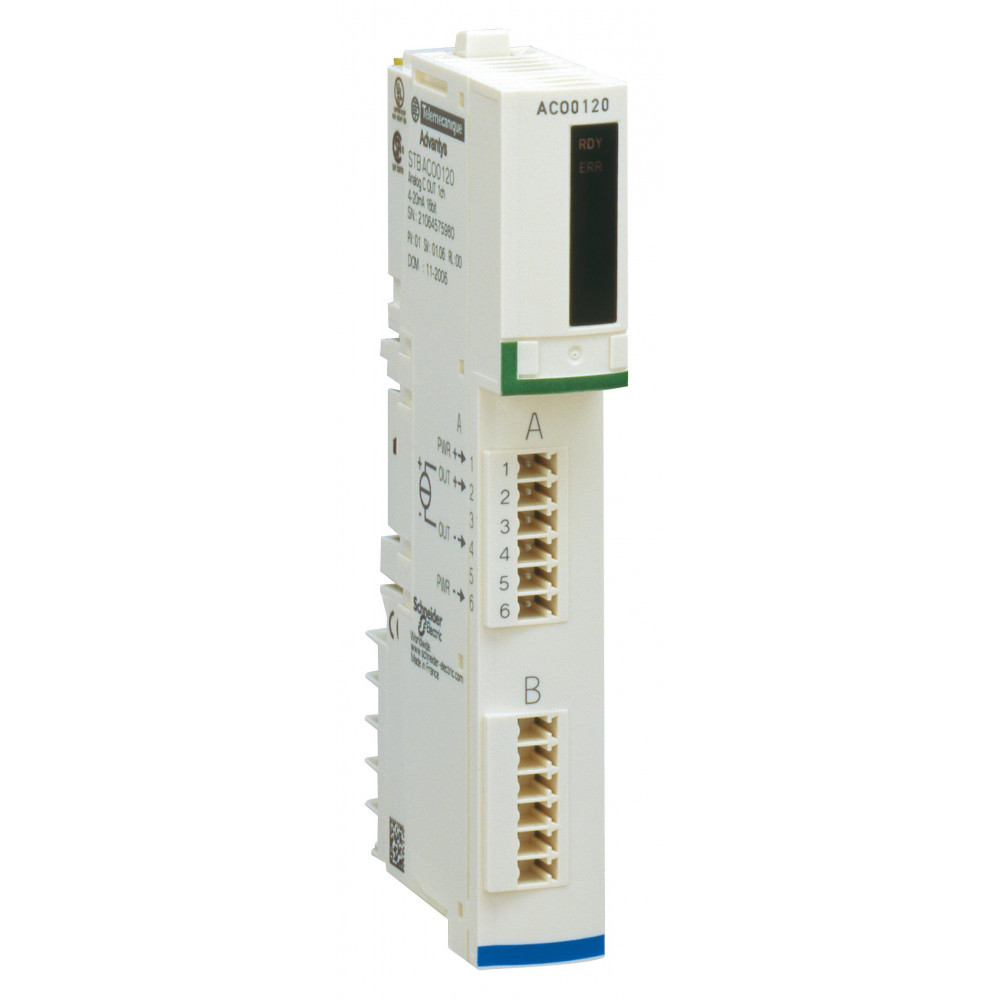

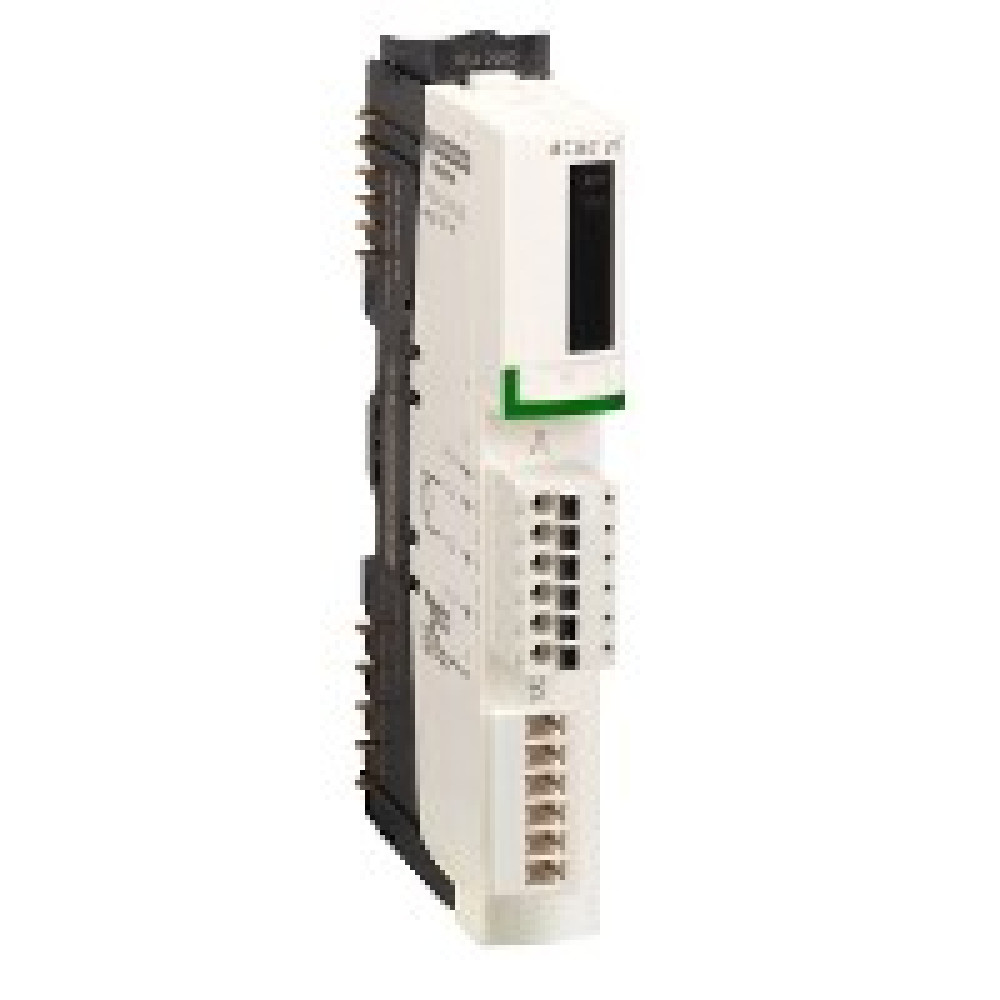

МОДУЛЬ АН. ВЫХ, 1 КАНАЛ 4..20MA (KОМПЛ)
STBACO0120K
Класс: Полевая шина, децентрализованная периферия - аналог. модуль ввода/вывода (ID: EC001596)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000008 | Ширина | 128.3 | мм |
| EF000040 | Высота | 18.4 | мм |
| EF000049 | Глубина | 70 | мм |
| EF001597 | Подходит для функций безопасности | Да | |
| EF001995 | Количество аналог. выходов | 1 | |
| EF002991 | Тип питающего напряжения | EV000509 AC/DC (перемен./постоян.) | |
| EF003017 | Поддержка протокола LON | Да | |
| EF003050 | Поддержка протокола TCP/IP | Да | |
| EF003051 | Поддержка протокола ASI | Да | |
| EF003052 | Поддержка протокола PROFIBUS | Да | |
| EF003053 | Поддержка протокола CAN | Да | |
| EF003054 | Поддержка протокола INTERBUS | Да | |
| EF003055 | Поддержка протокола KNX | Да | |
| EF003057 | Поддержка протокола MODBUS | Да | |
| EF003058 | Поддержка протокола Data-Highway | Да | |
| EF003059 | Поддержка протокола DeviceNet | Да | |
| EF003060 | Поддержка протокола SUCONET | Да | |
| EF003062 | Поддержка протокола других шинных систем | Да | |
| EF003204 | Вход, ток | Нет | |
| EF003205 | Вход, напряжение | Да | |
| EF003206 | Вход, резистор | Да | |
| EF003207 | Вход, резисторный термометр | Да | |
| EF003208 | Вход, термопара | Да | |
| EF003209 | Входящий сигнал, конфигурируемый | Нет | |
| EF003212 | Выход, по току | Да | |
| EF003213 | Выход, по напряжению | Да | |
| EF003214 | Выходящий сигнал, конфигурируемый | Да | |
| EF003575 | Разрядность аналог. входов | 15 | бит |
| EF003961 | Тип подключения | EV000415 Винтовое соединение | |
| EF003972 | Возможность монтажа на рейку | Нет | |
| EF003997 | Категория взрывобезопасности по газу | EV006563 ATEX Взрывобезопасность по газу Категории 3G | |
| EF003998 | Категория взрывобезопасности по пыли | EV000154 Прочее | |
| EF004002 | Возможно соединение полевой шины через отдельный шинный коплер | Нет | |
| EF004118 | Системное комплектующее | Нет | |
| EF004141 | Дополнит. исполннение (EX ia) | Да | |
| EF004142 | Дополнит. исполнение (EX ib) | Да | |
| EF005474 | Степень защиты (IP) | EV006405 IP20 | |
| EF006657 | Поддержка протокола SERCOS | Да | |
| EF006662 | Поддержка протокола INTERBUS-Safety | Да | |
| EF006782 | Категория согл. EN 954-1 | EV000599 1 | |
| EF007016 | Возможна установка спереди | Да | |
| EF007018 | Возможна установка в стойку | Нет | |
| EF007020 | Монтаж на стену/непосредственная установка | Да | |
| EF007178 | Радиостандарт Bluetooth | Да | |
| EF007179 | Радиостандарт WLAN 802.11 | Да | |
| EF007298 | Задатчик связей вводы/вывода | Да | |
| EF007399 | Уровень исполнения согл. EN ISO 13849-1 | EV000494 Нет (без) | |
| EF007519 | Поддержка протокола AS-Interface Safety at Work | Да | |
| EF007520 | Поддержка протокола DeviceNet Safety | Да | |
| EF007521 | Поддержка протокола EtherNet/IP | Да | |
| EF007522 | Поддержка протокола Foundation Fieldbus | Да | |
| EF007524 | Поддержка протокола PROFINET CBA | Да | |
| EF007525 | Поддержка протокола PROFINET IO | Да | |
| EF007526 | Поддержка протокола PROFIsafe | Да | |
| EF007527 | Поддержка протокола SafetyBUS p | Да | |
| EF007534 | Напряжение питания постоян. тока (DC) | 24...24 | В |
| EF008518 | Конфигурируемые аналог. входы | Нет | |
| EF008519 | Конфигурируемые аналог. выходы | Да | |
| EF008523 | Радиостандарт GPRS | Да | |
| EF008524 | Радиостандарт GSM | Да | |
| EF008525 | Радиостандарт UMTS | Да | |
| EF009889 | Сертифицировано по IEC 61508 | EV000494 Нет (без) |
Характеристики
- Cтепень защиты ip IP20 EN 61131-2 класс 1
- Абсолютная погрешность измерения +/- 0,3 % полной шкалы 25 °C
- Виброустойчивость +/-0,35 мм 10...58 Гц 5 gn 58...150 Гц симметричная DIN рейка 35 x 35 мм 3 gn 58...150 Гц симметричная DIN рейка 35 x 7,5 мм
- Время обновления 8 мс
- Время отклика 4 мс плюс время обновления
- Директива rohs #N/A
- Дифференциальная линейность Монотонный
- Изоляция между каналами и логической шиной 1500 В в течение 1 минуты
- Изоляция между каналами и шиной исполнительного устройства 500 В
- Номер аналогового выхода 1
- Номинальное напряжение питания [us] 24 V пост. ток
- Отклонение ном. характеристик в зависимости от температуры +/-0,005 %/°C
- Относительная влажность 95 % 60 °C без образования конденсата
- Питание Модуль распределения питания
- Поведение при горячей замене Да - для стандартных NIMs
- Потребляемый ток 155 мА 5 V пост. ток логическая шина
- Рабочая высота <= 2000 м
- Рабочая температура -25...75 °C без
- Разрешение аналогового выхода 15 бит + знак
- Регламент reach Продукт не содержит превышающее норму количество особо опасных веществ
- С маркировкой CE
- Светодиодный индикатор состояния 1 светодиод красный ошибка модуля (ERR) 1 светодиод зеленый состояние модуля (RDY)
- Семейство продуктов Modicon STB решение по распределенным входам/выходам
- Сертификация UL CSA FM класс 1 раздел 2
- Собственная нелинейность +/- 0,5 % полной шкалы
- Совместимость продуктов Модуль распределения питания STBPDT3100/3105 Монтажное основание STBXBA1000
- Состав комплекта STBXTS2100, 6-контактный блок пружинных зажимов STBXTS1100, 6-контактный блок винтовых зажимов Модуль STBAVI1270 Монтажное основание STBXBA1000
- Состояние пропадания обмена данными Задается пользователем стандартные NIM Состоние "0" базовые NIM
- Статус предложения Продукт не входит в категорию Green Premium
- Температура окружающего воздуха при хранении -40...185 °F без
- Температура окружающей среды при работе - 13...158 °F без
- Тип аналогового выхода Ток 4...20 mA
- Тип защиты Защита от короткого замыкания
- Тип изделия или компонента Стандартный комплект аналогового выхода
- Ток аналогового выхода 3.5 мА...20 А
- Требование адресации 2 выходных слов
- Формат данных IEC 61131-2 EN 61131-2
- Холодная замена Да
- Экологический профиль продукта Доступен
