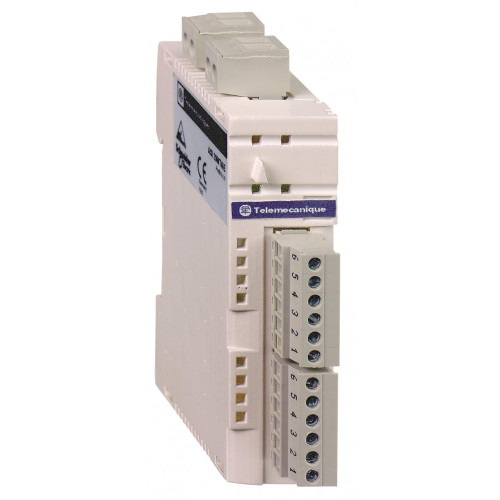

модуль ASI

Характеристики

• Current state 1 guaranteed >= 6 mA (сторона датчика)
• Switching time 10 ms в изОТКЛ. во ВКЛ. для сторона исполнителного устройства 10 ms в из ВКЛ. в ОТКЛ. для сторона исполнителного устройства
• [ie] номинальный рабочий ток 2 А, производительность
• Адресация расширенн. A/B
• Биты параметров Не используется
• Виброустойчивость +/-1 mm (f = 2-13.2 Гц) 1 gn (f = 13.2-100 Гц)
• Гарантия Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
• Кол-во адресов 0-62
• Количество дискретных входов 4
• Количество дискретных выходов 3 реле (2 А)
• Локальная индикация включение питания AS-Interface: 1 светодиод (зеленый) вспом. питание вкл.: 1 светодиод (зеленый) нет обмена данными AS-Interface (ровное свечение), отказ периферии (мигание): 1 светодиод (красный) состояние вх/вых.: 7 светодиодов (желтый)
• Максимальный ток, потребляемый датчиком 170 мА
• Механическая износостойкость 20000000 циклы
• Минимальный выходной ток 10 мА
• Напряжение испытания изоляции 3.75 кВ между линией AS-Interface и релейными выходами в соответствии с EN/IEC 60364-4-41
• Номинальное напряжение питания [us] 26.5...31.6 V пост. ток для линия AS-Interface
• Питание датчик: через линию AS-Interface исполнительное устройство: через внешнее питание
• Предельный уровень коммутации напряжения в состоянии 0 < 5 В для сторона датчика
• Предельный уровень коммутации напряжения в состоянии 1 > 11 В для сторона датчика
• Рабочая температура -20-60 °C
• Серия продукта Advantys
• Сертификаты CSA AS-Interface № 52201 UL
• Совместимость as-interface V2.1
• Совместимость входа 2- или 3-проводн. PNP в соответствии с МЭК61131-2 тип 2
• Совместимость серий продукта кабельная система AS-Interface
• Состояние пропадания обмена данными через выходы state 0 если сработала сторожевая схема
• Способ установки 2 винтами диаметр: 3 мм в панель защелкивающ. в 35 мм симметричная DIN-рейка, рабочее положение: горизонт.
• Стойкость к коммутационным помехам 2 кВ в соответствии с EN/IEC 61000-4-4
• Стойкость к электростатическому разряду 6 кВ в соответствии с EN/IEC 61000-4-2
• Температура окружающей среды при хранении -40-85 °C
• Тепловой ток на канал 2 А (сторона исполнителного устройства)
• Тепловой ток на общую точку 4 А (сторона исполнителного устройства)
• Тип продукта модульный интерфейс
• Устойчивость к радиополям 10 В/м в соответствии с EN/IEC 61000-4-3
• Электрическое соединение съемный клеммный блок для сторона исполнителного устройства съемный клеммный блок для линия AS-Interface съемный клеммный блок для сторона датчика
