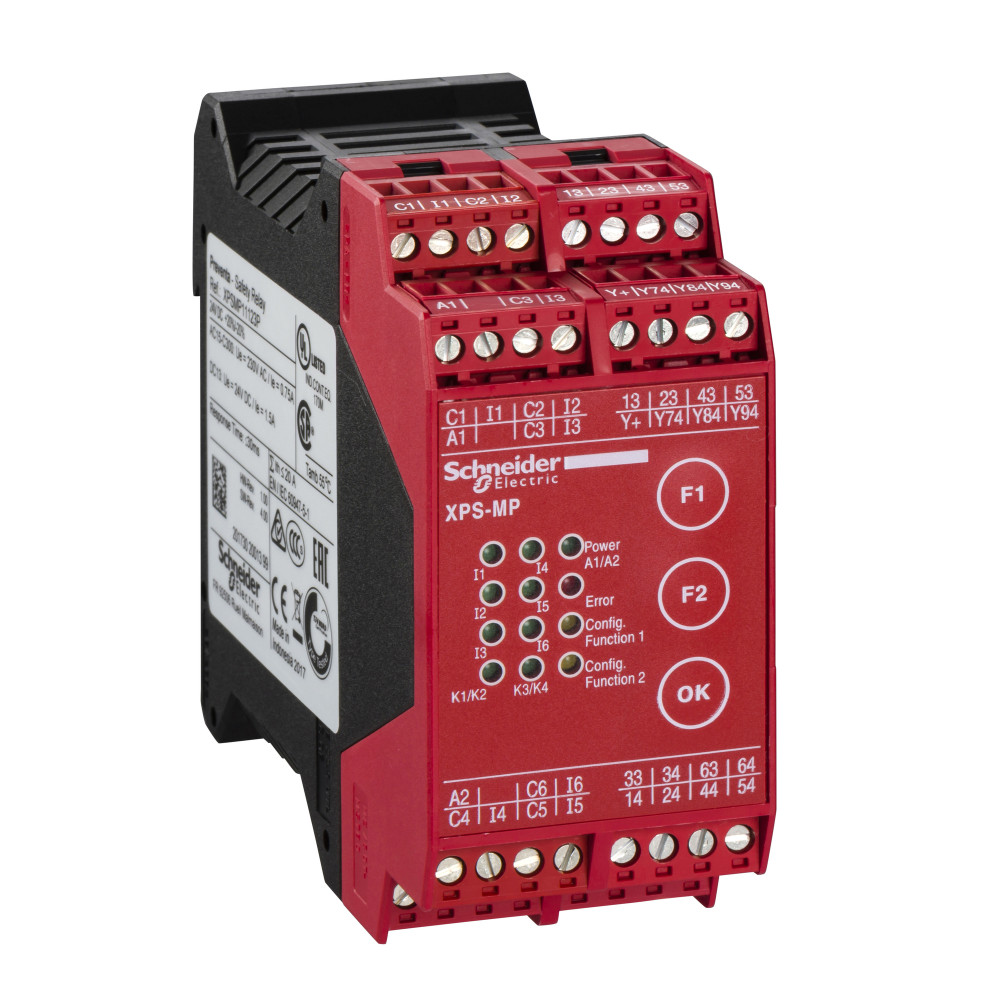

МОДУЛЬ БЕЗОПАСН. МНОГОФУНКЦ. 24В

Характеристики

• Maximum line resistance 100 Ом
• Maximum response time on input open 30 мс
• [ith] условный тепловой ток на открытом воздухе 20 А
• [uc] напряжение вторичных цепей 24 В
• [ui] номинальное напряжение изоляции 300 В (степень загрязнения 2) в соответствии с EN/МЭК 60947-5-1, DIN VDE 0110 части 1 и 2
• [up] номинальное импульсное выдерживаемое напряжение 4 кВ категория перенапряжения III в соответствии с EN/МЭК 60947-5-1, DIN VDE 0110 части 1 и 2
• Вес нетто 0.32 кг
• Время синхронизации между входами 0,5 с (конфигурация 13) не ограничено (конфигурация 8) 1,5 с (конфигурация 14) 1,5 с (конфигурация 15) 1,5 с (конфигурация 5) 1,5 с (конфигурация 6) 1,5 с (конфигурация 9) не ограничено (конфигурация 3) не ограничено (конфигурация 4) не ограничено (конфигурация 7)
• Выходной тепловой ток 2 A через 1 выход и 4 A через 2 других выхода для реле 3,3 A одновременно для всех 3 релейных выходов 6 A через 1 выход и 2 A через 2 других выхода для реле
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Категория безопасности применения категория 4 максимум в соответствии с EN/IEC 60954-1
• Кол-во дополнительных цепей 3 полупроводниковых выхода
• Кол-во защитных цепей 3 Н.О. реле на функцию (6 Н.О. всего), беспотенциальный
• Локальная индикация 12 светодиодов
• Максимальная потребляемая мощность в вт 5 Вт
• Минимальное выходное напряжение 17 В для релейный выход
• Минимальный выходной ток 10 мА для релейный выход
• Монтажная опора 35 мм симметричная DIN-рейка
• Наименование модуля защиты XPSMP
• Номинальное напряжение питания [us] 24 В пост. ток - 20...20 %
• Отключающая способность 20 мА в 24 В для цепь дискретного выхода 1.5 А в 24 В (DC-13) постоянная времени: 50 мс для релейный выход 180 В·А удержание AC-15 C300 релейный выход 1800 В·А бросок AC-15 C300 релейный выход
• Применение модуля защиты 2 независимых функции
• Проверки конфигурация (конфигурация 10) конфигурация (конфигурация 13) конфигурация (конфигурация 3) конфигурация (конфигурация 4) конфигурация (конфигурация 5) конфигурация (конфигурация 6) конфигурация (конфигурация 9)
• Рабочая температура окружающей среды -10-55 °C
• Серия автоматизированная система безопасности Preventa
• Сертификаты UL BIA CSA
• Соединения – клеммы зажимы с невыпадающ. винтами, съемный клеммный блок жесткий кабель кабель: 0,2...1 мм² Без наконечника, 2-проводн. зажимы с невыпадающ. винтами, съемный клеммный блок Гибкий кабель: 0,2...1,5 мм² Без наконечника, 2-проводн. зажимы с невыпадающ. винтами, съемный клеммный блок Гибкий кабель: 0,2...2,5 мм² Без наконечника, 1 провод зажимы с невыпадающ. винтами, съемный клеммный блок жесткий кабель кабель: 0,2...2,5 мм² Без наконечника, 1 провод зажимы с невыпадающ. винтами, съемный клеммный блок Гибкий кабель: 0,25...1 мм² с кабельным наконечником, без окантовки, 2-проводн. зажимы с невыпадающ. винтами, съемный клеммный блок Гибкий кабель: 0,25...2,5 мм² с кабельным наконечником, с окантовкой, 1 провод зажимы с невыпадающ. винтами, съемный клеммный блок Гибкий кабель: 0,25...2,5 мм² с кабельным наконечником, без окантовки, 1 провод зажимы с невыпадающ. винтами, съемный клеммный блок Гибкий кабель: 0,5...1,5 мм² с кабельным наконечником, с двойной окантовкой, 2-проводн.
• Соответствующий номинал предохранителя 4 А gG для релейный выход в соответствии с EN/МЭК 60947-5-1, DIN VDE 0660 часть 200 6 А быстродействующий для релейный выход в соответствии с EN/МЭК 60947-5-1, DIN VDE 0660 часть 200
• Стандарты DIN V VDE 801 + A1 EN/IEC 60204-1 EN/IEC 60947-1 + A11 EN/IEC 60947-5-1
• Температура окружающей среды при хранении -25-85 °C
• Тип защиты входа внутренн., электрон.
• Тип продукта контроллер безопасности с предустановленной функцией
• Тип пуска автоматический или неконтролируемый (конфигурация 1) контролируем. (конфигурация 15) контролируем. (конфигурация 2) контролируем. (конфигурация 4) контролируем. (конфигурация 6) контролируем. (конфигурация 8) контролируем. (конфигурация 9) автоматический или неконтролируемый (конфигурация 10) автоматический или неконтролируемый (конфигурация 11) автоматический или неконтролируемый (конфигурация 14) автоматический или неконтролируемый (конфигурация 3) автоматический или неконтролируемый (конфигурация 5) автоматический или неконтролируемый (конфигурация 7) контролируем. (конфигурация 12) контролируем. (конфигурация 13)
• Уровень безопасности can reach PL e/category 4 в соответствии с EN/ISO 13849-1 может достигать SIL 3 в соответствии с EN/IEC 62061
• Функция модуля конфигурация 0: функции отключены (настройка по умолчанию) конфигурация 3: 2-канальная схема контроля авар. останова, или контроль ограждения, категория 4 конфигурация 4: 2-канальная схема контроля авар. останова, или контроль ограждения, категория 4 конфигурация 5: 2-канальная схема контроля авар. останова, или контроль ограждения, категория 4 конфигурация 6: 2-канальная схема контроля авар. останова, или контроль ограждения, категория 4 конфигурация 7: 2-канальная схема контроля авар. останова, или контроль ограждения, категория 4 конфигурация 8: 2-канальная схема контроля авар. останова, или контроль ограждения, категория 4 конфигурация 9: контроль ограждения прессов для литья под давлением и выдувных машин, категория 4 конфигурация 1: 1-канальная схема контроля авар. останова, категория 2 конфигурация 10: контроль переносных выключателей блокировки (3-позиционный переключатель), категория 4 конфигурация 11: контроль сенсорных матов и защитных кромок, категория 3 конфигурация 12: контроль сенсорных матов и защитных кромок, категория 3 конфигурация 13: контроль релейного выхода фотобарьера, категория 4 конфигурация 14: контроль кодового магнитного выключателя, категория 4 конфигурация 15: контроль кодового магнитного выключателя, категория 4 конфигурация 2: 1-канальная схема контроля авар. останова, категория 2
